铁-碳相图（动图解析+精美金相图），速收藏！
2020-02-06 12:43:33
作者：本网整理 来源：国家材料腐蚀与防护科学数据中心
亚共析钢
亚共析钢平衡结晶示意图
亚共析钢典型金相图
亚共析钢结晶过程的基本反应为：匀晶反应+包晶反应+固溶体转变反应+共析反应。
亚共析钢室温平衡组织：先析铁素体（F）+珠光体（P），P的量随含碳量增加而增加。
共析钢
共析钢平衡结晶示意图
共析钢结晶过程的基本反应为：匀晶反应+共析反应。
共析钢室温组织为：100%的珠光体（P），铁素体和渗碳体相的相对重量比为8:1。
共析钢典型金相图
过共析钢
过共析钢平衡结晶示意图
过共析钢结晶过程的基本反应为：匀晶反应+二次析出反应+共析反应。
共析钢室温组织为：珠光体（P）+二次渗碳体（Fe3CⅡ），Fe3CⅡ沿奥氏体晶界呈网状析出，使材料的整体脆性加大。
过共析钢典型金相图
亚共晶白口铸铁
亚共晶铸铁平衡结晶示意图
亚共晶白口铸铁结晶过程的基本反应为：匀晶反应+共晶反应+二次析出反应+共析反应。
亚共晶白口铸铁室温组织为：珠光体（P）+二次渗碳体（Fe3CⅡ）+低温莱氏体（Ld’）。
亚共晶铸铁典型金相图
共晶白口铸铁
共晶铸铁平衡结晶示意图
共晶白口铸铁结晶过程的基本反应为：共晶反应+二次析出反应+共析反应。
共晶白口铸铁室温组织为：低温莱氏体（Ld’）。
共晶铸铁典型金相图
过共晶白口铸铁

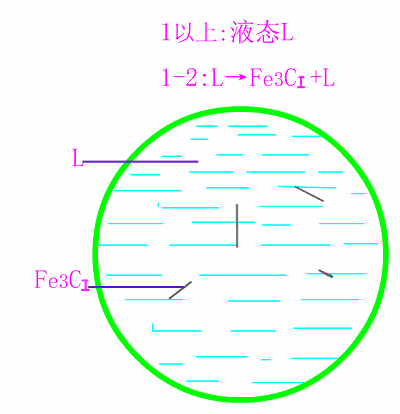

过共晶铸铁平衡结晶示意图
过共晶白口铸铁结晶过程的基本反应为：匀晶反应+共晶反应+二次析出反应+共析反应。
过共晶白口铸铁室温组织为：一次渗碳体（Fe3C）+低温莱氏体（Ld’）。
过共晶白口铸铁典型金相图
