微生物腐蚀
2019-07-23 10:46:13
作者：本网整理 来源：《化工设备创新基地》
CORROSION 2019期间，来自俄亥俄大学的顾亭月教授在CSCP Seminar分会场上和大家分享了通过因果关系研究解读微生物驱动腐蚀的内在机制，这个报告引起了与会人员的强烈反响。在不同的环境中，不同种类的微生物能在材料上附着繁殖，其生命活动会引起或加剧材料的腐蚀。根据种类及功能的不同，腐蚀微生物可以分为硫酸盐还原菌、硫氧化菌、产酸菌、铁氧化细菌、铁还原细菌、硝酸盐还原菌以及产粘液细菌等。微生物腐蚀几乎能使所有现用的材料受到严重影响，破坏材料的结构与性能，在建筑、运输管道、工业环境（石油化工等）以及海洋环境中造成巨大的安全隐患和财产损失。今天小编就和大家一起来了解微生物腐蚀的相关情况与防治办法。
神秘的微生物令人敬畏，它无时无刻不吸引着人类对它进行探知、利用和对抗。同时，微生物也成了人类的朋友，从我们一出生，体内就有无数的微生物，它们是我们身体中非常复杂的一部分，它们时刻与我们互动，而我们对它们却知之甚少。
亦敌亦友的“神秘力量”
作为地球上最古老的生物，微生物在自然界分布极广。无论是人迹罕至的南北极还是环境苛刻的沙漠；无论是神秘的外太空还是深邃的海底世界，都有它们的足迹。人们利用微生物来生产抗菌素、抗生素等药品，帮助人类对抗疾病；利用微生物来生产饮料，啤酒，肥料和杀虫剂等产品以服务大众，甚至可以生产出电池所需要的燃料解决能源短缺。那么是不是所有微生物都是对人类有益呢？答案是令人失望的。
微生物并没有我们想象的那么友好，在服务人类的同时，它也“吃”掉了我们的GDP。
微生物正在“吃掉”人类的GDP
众所周知，不是所有的微生物都对我们有益。当微生物遇到钢材时就会产生异样的“电火花”，使得管道、桥梁和船舶等受到严重腐蚀——微生物腐蚀（MIC）。我们先看三个例子：
12000年，韩国石油天然气公司一条X65输油管道发生腐蚀失效。调查发现管道表面覆盖着一层黑色沉淀物，滴加盐酸后散发出臭鸡蛋气味，表明腐蚀产物中含有硫化物。证实了埋地管线剥离涂层下受到了土壤中硫酸盐还原菌 （SRB）的腐蚀。硫酸盐还原菌 （SRB）是一种广泛存在于土壤、海水、地下管道以及油气井等环境的厌氧细菌。大量研究表明SRB的存在加速了钢的腐蚀。
2同年，我国某型舰艇船底在下水后不到2年内船底就发生了多处的腐蚀穿孔。经检测舱内积水部位单位体积内SRB数量约是舱外海水的103-104倍，说明SRB在舰船的舱底水中大量存在。
32003年，新疆一条X52钢输油管道发生爆管泄露事件。该管道曾多次发生内腐蚀穿孔泄漏事故，但令人不解的是均发生在管道沿线起伏管段。原来罪魁祸首就是“微生物”！事故最终调查结果认为该管段起伏较大，原油流量较低，管道低洼处有微量游离水或积水聚积，从而为微生物生长提供了环境，使得硫酸盐还原菌（SRB）大量繁殖导致管道局部腐蚀失效。
据了解，2013年美国的腐蚀成本已经达到2.5万亿美元，约占GDP的3.4%。而其中由微生物腐蚀造成的损失约占20%。可见，微生物已经在慢慢地吃掉我们的“GDP”。

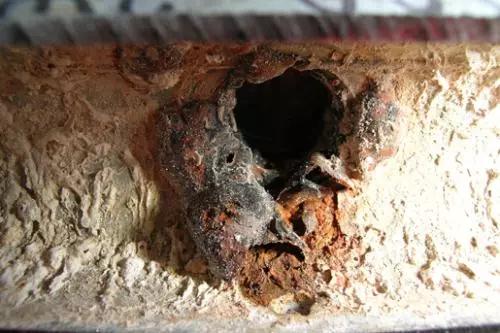

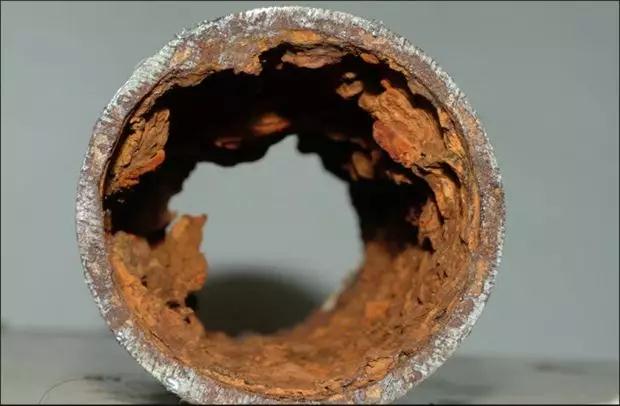

腐蚀严重的管道

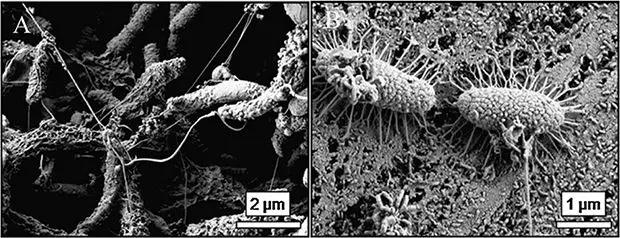

扫描电镜下观察到的钢材上附着的微生物
微生物腐蚀该如何防治？
腐蚀是一种常见的自然现象。大多数的腐蚀都是物质与环境相互作用的电化学过程。那么微生物是怎样参与腐蚀过程的呢？
科学家研究表明微生物参与腐蚀过程，金属表面会附着一层具有腐蚀能力的生物膜，在微生物体内生物酶的作用下，细菌将硫酸盐还原成硫离子，硫离子与腐蚀产生的铁离子进一步反应生成铁硫化物（反应1和2），从而参与并加速腐蚀过程。
SO42- + 8H → S2- + 4H2 （1）
Fe2+ + S2- → FeS （2）
目前科学家对于微生物腐蚀的机理也有了初步认识，并提出了多种措施防治微生物腐蚀。例如：
01表面技术
涂层作为一道屏障可以使金属表面光滑以减少微生物附着。目前研发抗生物污染的有机涂层，已经广泛地用于埋地管线、建筑物外墙、海洋结构材料的防护。
02电化学保护
阴极保护可以使金属腐蚀过程的电子迁移得到抑制，避免或减弱腐蚀的发生。因此可以采用更低的阴极保护电位来控制微生物引起的钢铁厌氧腐蚀，同时阴极保护与有机涂层联合使用也有效地弥补了有机涂层会发生降解的缺欠。
03生物抑制剂
目前采用杀菌剂注入工业水系统中，也可以作为防治细菌腐蚀的方法。
04实时监测
大多数的腐蚀都可以通过早期监测来采取控制措施从而减缓腐蚀，避免事故发生。因此对腐蚀过程中微生物的生长，数量，生物膜的厚度等进行监测，也有助于我们采取控制措施。
通过上述案例，我们看到微生物不容小觑的力量，只有了解微生物腐蚀，控制微生物腐蚀和利用微生物腐蚀，这样才能为工业装备保驾护航。而微生物腐蚀的复杂性注定控制腐蚀是长期斗争的过程，关于微生物腐蚀，国内外科学家们一直在行动，齐心协力和贡献才智，让我们与微生物腐蚀宣战，抗争到底！
免责声明：本网站所转载的文字、图片与视频资料版权归原创作者所有，如果涉及侵权，请第一时间联系本网删除。
