干货| 一文看懂免喷涂材料
2019-06-20 10:32:18
作者：本网整理 来源：寻材问料
一、免喷涂材料特点
1、高光泽、强质感、多炫彩
2、耐气候、耐化学品、性能强
3、节约成本、30%-50%
4、绿色低碳、100%回收利用
5、防刮耐磨、使用寿命长

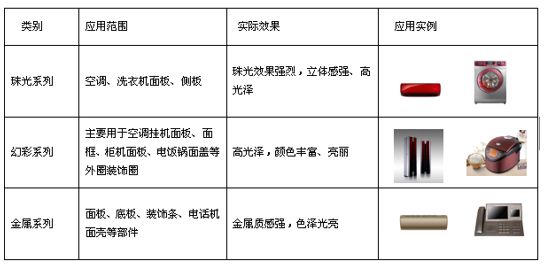

二、免喷涂材料色彩种类
1、星光璀璨、亮丽奔放，珠光系列
2、晶莹剔透、千变万幻，幻彩系列
3、金属感强、高端典雅，金属系列
三、物理机械性能
1、力学性能通过相容改性技术，加入珠光、金属颜料后，树脂力学性能基本保持不变。
|
测试内容
|
检测标准
|
单位
|
检验结果
|
|
原料
|
行业领先公司
|
亮彩系列
|
|
ABS 758
|
ABS珠光
|
ABS珠光
|
PC/ABS
珠光
|
ABS 金
|
ABS 银
|
|
密度
|
ASTM D792
|
g/c㎥
|
1.04
|
1.05
|
1.05
|
1.10
|
1.05
|
1.04
|
|
拉伸强度
|
ASTM D638
|
MPa
|
40.19
|
38.19
|
41.06
|
48.94
|
40.28
|
40.12
|
|
断裂伸长率
|
ASTM D638
|
%
|
11.72
|
9.89
|
12.57
|
12.32
|
11.25
|
11.89
|
|
弯曲强度
|
ASTM D790
|
MPa
|
63.89
|
67.11
|
66.89
|
78.34
|
64.56
|
64.78
|
|
缺口冲击强度
|
ASTM D256
|
KJ/㎡
|
18.38
|
13.03
|
15.90
|
16.71
|
13.48
|
13.62
|
2、应力应变性能
应力应变曲线反应材料在外力作用下发生的脆性、塑性、屈服、断裂等各种形变过程，下图1为ABS758、行业领先公司ABS珠光、ABS珠光、 PC/ABS珠光应力应变曲线图。从上表1中可以看出，PC/ABS珠光和ABS758珠光、ABS758相比较，保持了较好的刚性和延伸率。

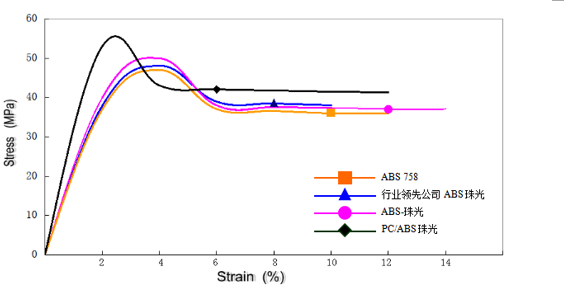

图1 不同材料应力应变曲线
3、耐候性能
根据GB/T14522标准，采用条件为：UV-B型灯管，波长280～315nm，在60 ±3 ℃暴露4h，然后无辐照冷凝4h，冷凝温度50 ±3 ℃，辐照度0.55W /㎡，进行耐候试验结果见下图，由图中可以看出耐候可以满足家用电器耐候标准要求。
图2 ABS758、行业领先公司ABS珠光和ABS珠光的耐候曲线
4、耐刮擦性能
耐刮擦性能通常用表面硬度来反映，由于基材的不同，不同型号的色彩效果树脂表面硬度有所不同。下图中为不同基材铅笔硬度，从图中可以看出，PMMA/ABS耐刮擦性能优异。

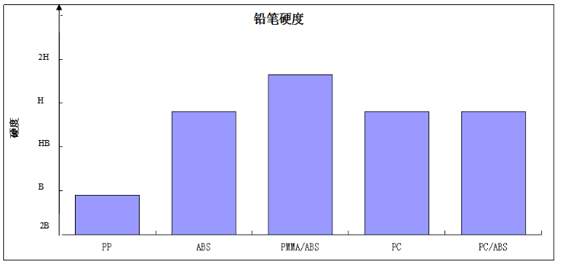

图 3 不同基材的铅笔硬度
5、耐化学品性能
具有对日常化学品很强的耐受性，不受大多数水溶液、清洁剂的影响，但应避免暴露和浸泡在某些卤代烃和芳烃中。
四、免喷涂树脂基材的选择
其基材选择原则：
1、流动性好
2、高光、透明或半透明树脂
3、稳定性好，不易产生挥发物
4、耐刮性能好
5、优异的韧性和一定的刚性
五、免喷涂树脂用珠光、金属颜料选择注意事项
1、选择分散性好的颜料与珠光金属混合
2、珠光金属粒径影响产品性能、颜色选择、炫彩效果3、使用前尽可能对颜料进行干燥
六、工艺过程注意事项
1、水路设计 确保模具快速升温和降温且模温均匀
2、浇口设计 尽可能减少熔接线，且有利于排气
3、模温控制 合理选择加热技术，精确控制模温
七、免喷涂工艺与与传统加工工艺分析比较
|
项目
|
类别
|
色母着色加工
|
喷涂加工
|
免喷涂加工
|
|
效果
|
外观
|
无质感
|
质感、光泽
|
时尚、质感、光泽
|
|
物理性能
|
耐磨、有少许影 哬
|
不耐磨,不影响
|
防刮耐磨，不影响
|
|
经济效益
|
材料类别
|
ABS
|
ABS
|
ABS合成
|
|
材料重量（kg)
|
0.65
|
0.65
|
0.65
|
|
材料单价（元/kg)
|
12
|
12
|
30
|
|
材料成本(元)
|
约8元(含色母)
|
7.5
|
19.5
|
|
模具费用（万元）
|
30
|
30
|
40
|
|
模具费分摊（30万PCS)
|
1
|
1
|
1.3
|
|
注塑加工成本（元）
|
5
|
5
|
5
|
|
喷涂加工成本（元）
|
0
|
26.4
|
0
|
|
合计成本（元）
|
14
|
39.9
|
25.8
|
|
社会效益
|
杯保
|
不污染、可回收
|
污染严重、不可回收
|
绿色低碳、100%回收
|
八、免喷涂应用案例
免责声明：本网站所转载的文字、图片与视频资料版权归原创作者所有，如果涉及侵权，请第一时间联系本网删除。
