1.背景

    在现代工业中，在机械及其他工业领域大量使用油漆涂层在碳钢板表面，主要用于防止钢板腐蚀。但由于某些原因，比如涂漆操作的时候钢板表面除锈未除干净，导致涂漆以后在漆层下有腐蚀存在，并由此造成漆层与钢板之间不断产生分开和剥离，所以如果在无需去掉漆层的前提下能够发现漆层下腐蚀，将会更早地发现并解决此问题。

    2.检测工件基本情况

    （1）材质：碳钢，外涂一层漆层

    （2）缺陷类型：在漆层与本体之间有的会有一层锈蚀层，因为需要对涂漆之后的零件进行检测，以判断是否有锈蚀层存在

    3.   实验设备配置

    （1）主机：Nortec 500D

    （2）探头：常规涡流探头

    （3）导线：9122083

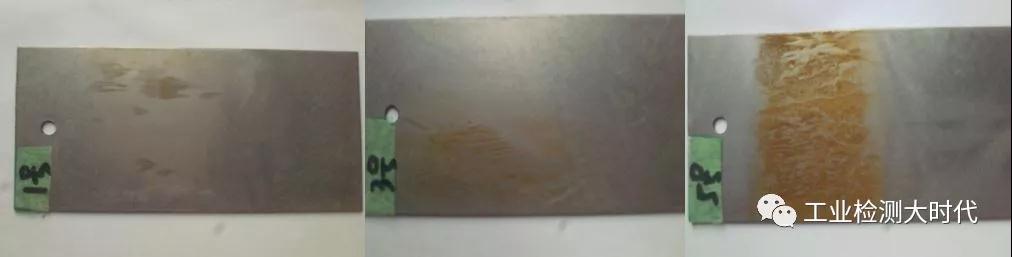

    4.检测结果说明：选取三块试板作为示例进行说明

    （1）5号试板在中间位置有锈蚀层，检测结果如下：

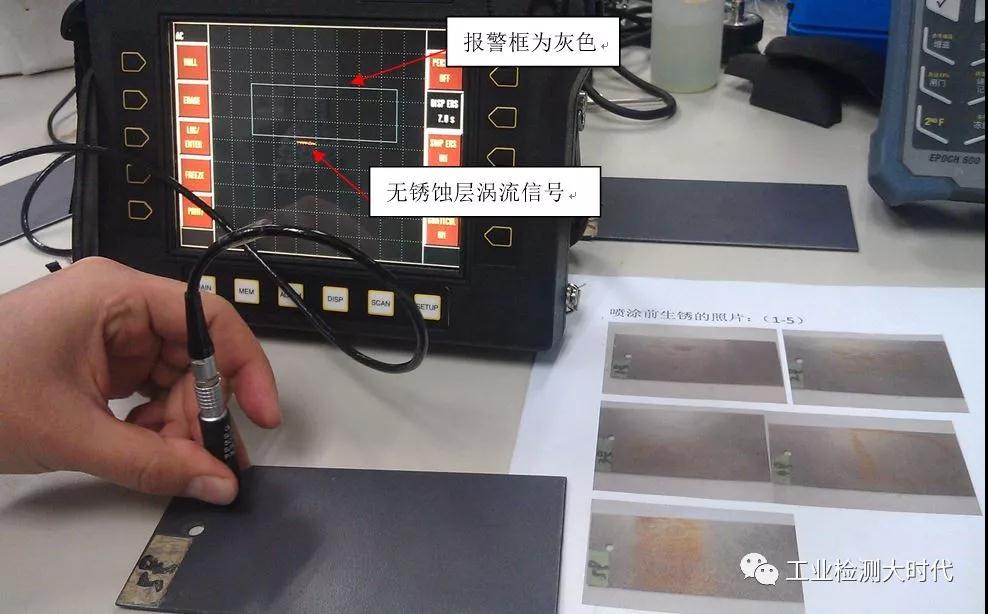

    在左上角位置没有锈蚀层，信号在屏幕中间位置，且只在水平方向移动。

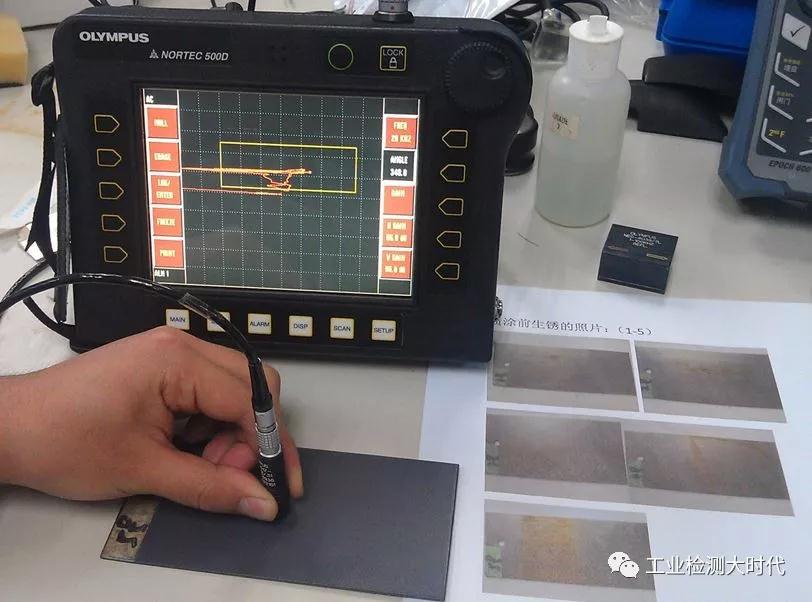

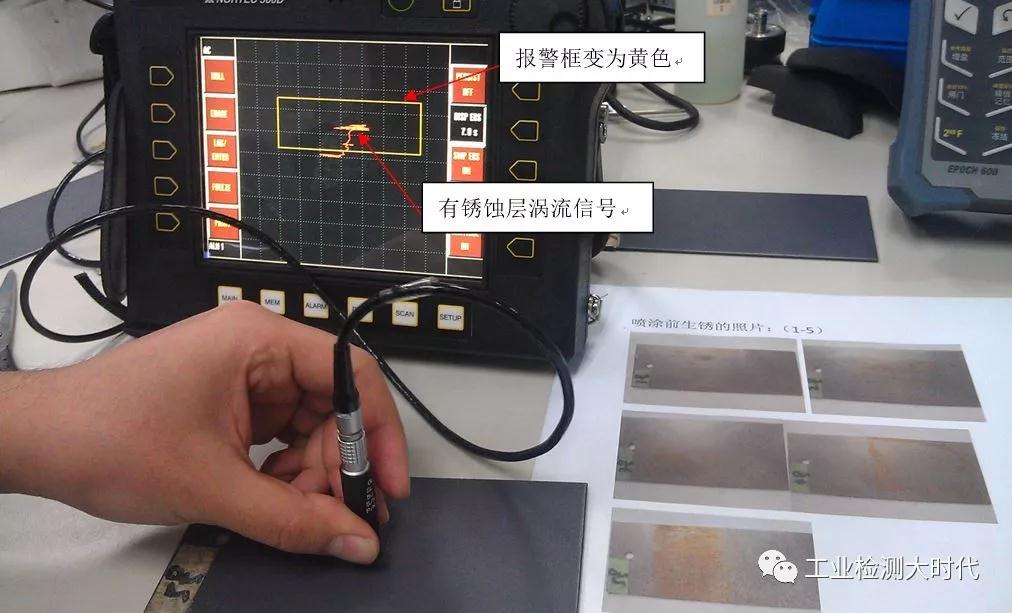

    进入中间位置，由于存在锈蚀层，信号移动到屏幕靠上的位置，进入报警框，触发报警框变黄报警，同时仪器发出滴滴的报警音

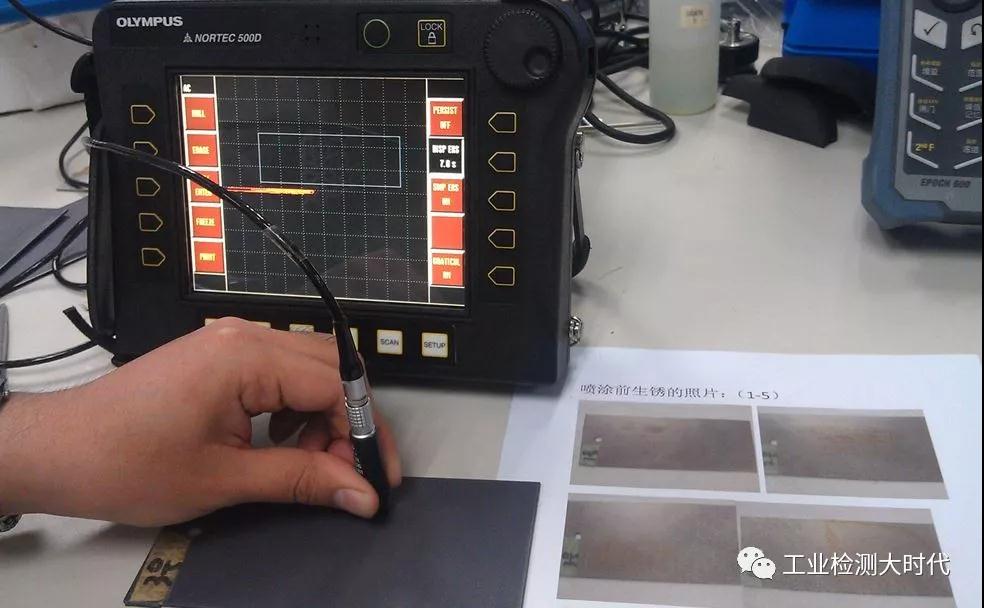

    在试板右侧，再次进入无锈蚀区域，信号回到屏幕中间位置

    （2）3号试板在左下方位置有锈蚀层，检测结果如下：

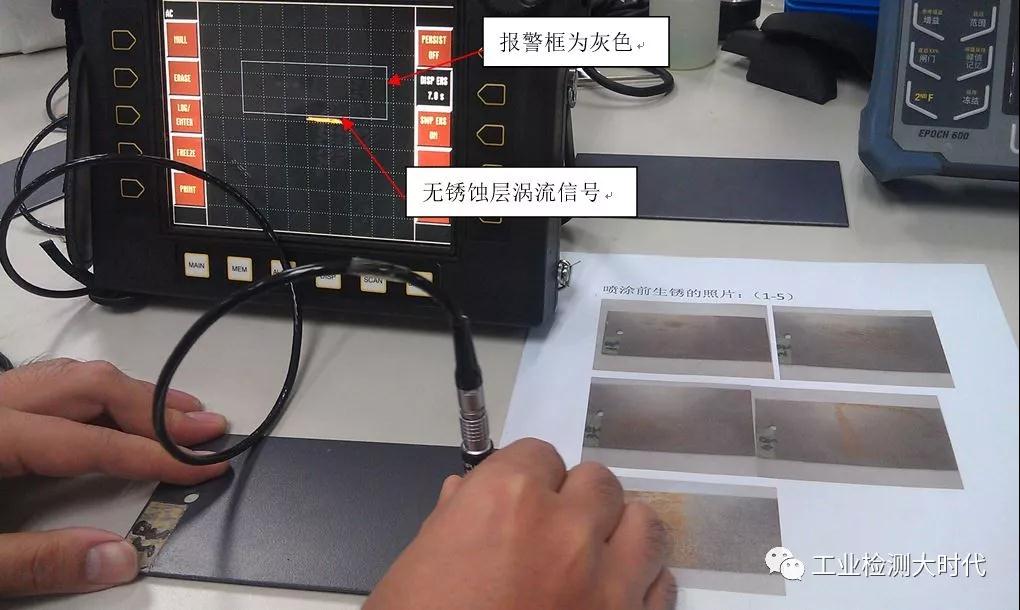

    在试板左上角位置，没有锈蚀层，信号保持在屏幕中间位置

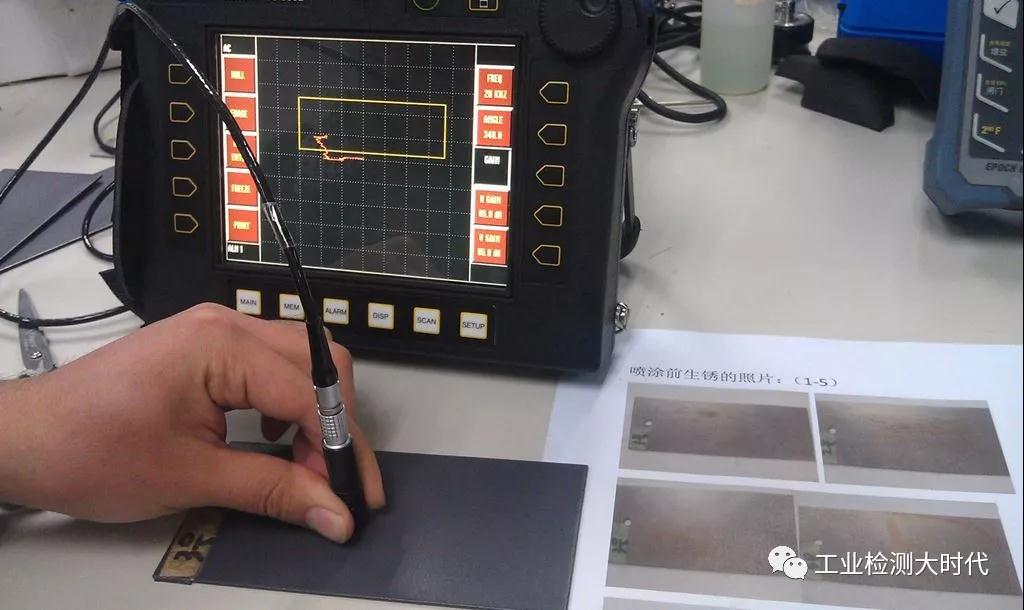

    进入左下方锈蚀层，缺陷信号进入报警框，触发报警，报警框变黄，同时发出滴滴的报警声

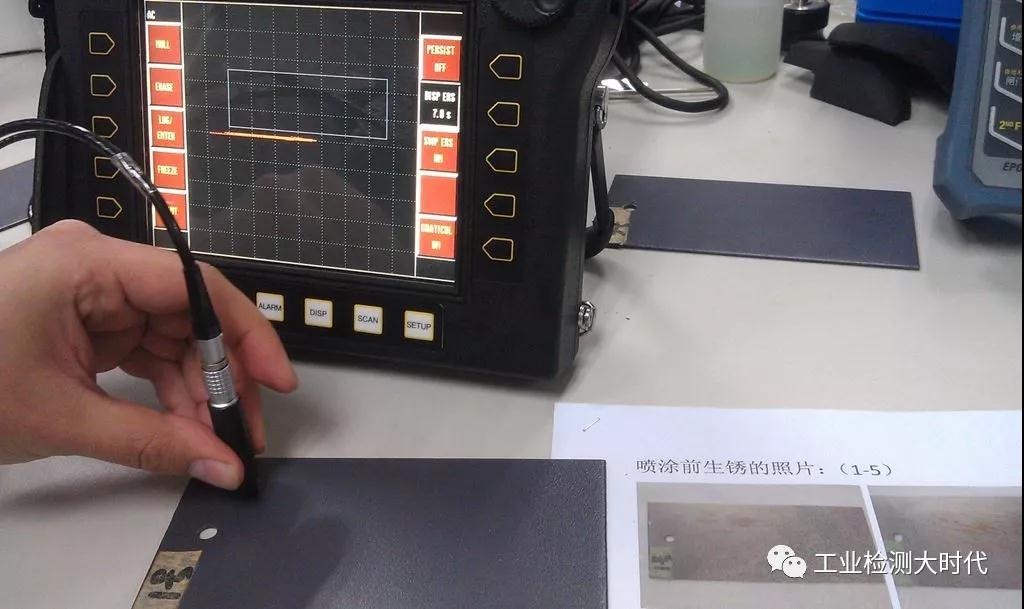

    在试板中间偏上的位置，无锈蚀层，信号回到屏幕中间位置，并只在水平方向移动

    （2）1号试板在中间位置有锈蚀层，检测结果如下：

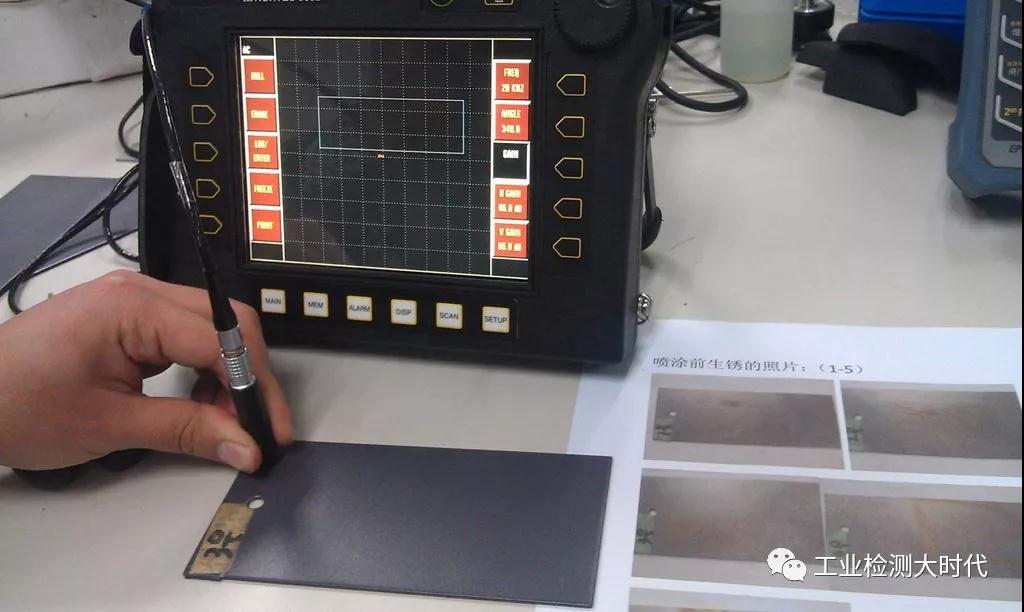

    在试板左上方没有锈蚀层的位置，信号在屏幕中间位置

    在试板中间位置，存在锈蚀层，缺陷信号进入报警框，触发报警，报警框变黄，仪器发出滴滴的报警音在试板右侧，没有锈蚀层，信号回到屏幕中间位置

    4. 结论

    使用Nortec系列涡流探伤仪可以方便快捷的测试出漆层下是否有锈蚀层，且测量位置精确，效果明显。由于仪器便携，因而可以随身携带，户外操作，并具有声光报警功能。
