提高运行安全可靠性，避免环保设施运行异常，降低运行成本是大家所追求的，但故障不可避免，如何解决呢，让我们一起跟着小编学脱硫故障处理。

    一 问题现象

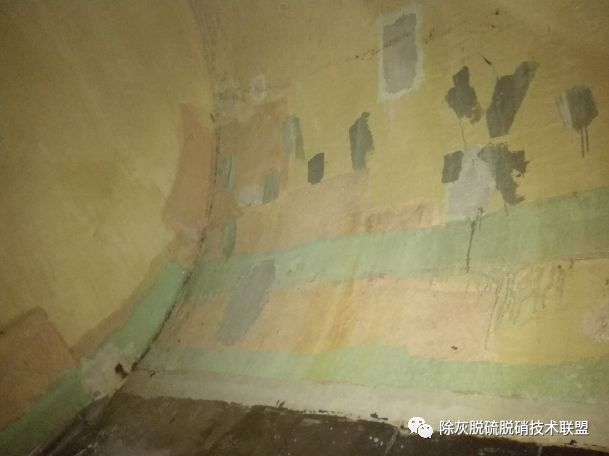

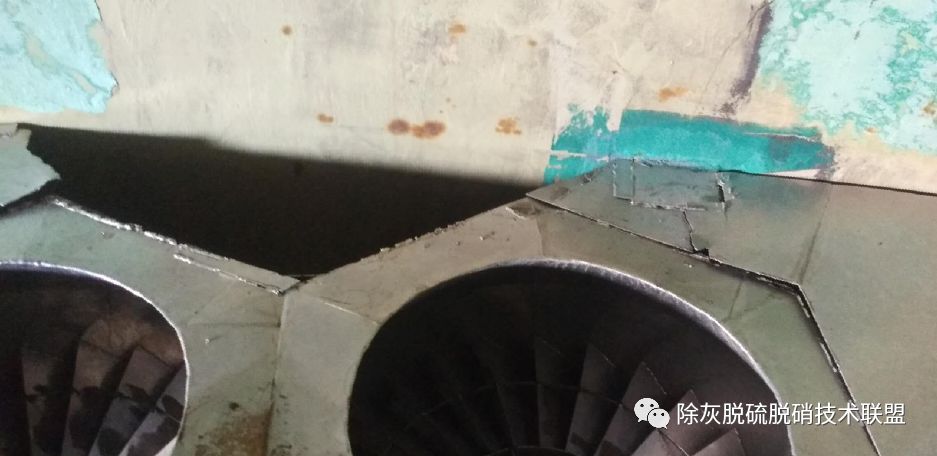

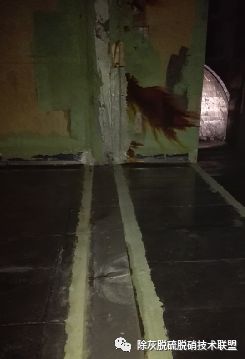

    原烟气烟道在停运期间发生较严重的腐蚀，净烟气烟道防腐出现防腐脱落、龟裂等现象；管道或容器衬胶在运行时容易出现脱落、磨损，造成管道腐蚀、磨损严重，漏浆现象 时有发生。

    二 原因分析

    （1）FGD 停运后，吸收塔的浆液仍是酸性，且温度在 50℃左右，大量的酸性湿汽在原烟道上凝结成酸液，引起腐蚀；

    （2）另外，氧化风机的运行（网格法）会加剧了酸雾的形成和冷凝的 产生。

    （3）由于引风机出口温度较高，温度随负荷变化较大，一般防腐材料的性质很难同时满足 高温和温度的经常变化引起的与钢烟道膨胀的差异。

    （4）防腐时没有打磨干净和平滑，黏接不牢，防腐材料有质量问题，材料的热胀冷缩不均。

    三 解决办法

    （1）设计方面。原烟道要有集液槽，让冷凝液能及时排出；

    增设通风口，加强通风。有 条件时应设计停运干燥系统管道设计中尽量避免使用 90°弯头，使用弯曲半径小的弯头或 者尽量不使用弯头，应吸取电厂除灰系统的一些管道设计理念（如采用大弯曲半径）。设计流速不能过大，浆液含固量不能太高。

    （2）安装方面。避免碰撞，严禁电弧，安装前进行点火花检测严格控制工艺质量，对衬 胶板的质量按要求进行检验。

    五 总结

    每个电厂设备异常原因都有所不同，分析问题还需要结合现场实际情况判断。
