国家材料腐蚀与防护科学数据中心
National Materials Corrosion and Protection Data Center
中文 | Eng 数据审核 登录 反馈
镁合金表面冷喷涂纳米铝锌涂层 及其腐蚀性能研究
2017-06-01 16:32:27 作者:本网整理 来源:贾利, 崔烺, 郑子云, 李经纬 (中国兵器科学研究院宁波分院

  冷喷涂作为一种新型的表面处理喷涂工艺,经过近三十年的研究发展, 其实际应用范围也在不断扩大[1-3]。由于冷喷涂技术工作温度较低,对粉末粒子和基体的热影响较小, 因此可以在不改变粉末颗粒结构的情况下来制备涂层[4]。本研究拟针对纳米铝锌粉末,通过冷喷涂工艺在镁合金表面制备涂层,并对涂层的腐蚀性进行了研究。

  1 试验材料和方法


  试验采用AZ91 镁合金作为基体, 喷砂处理后用丙酮洗净表面油污。采用纳米铝锌粉末作为涂层材料。

  试验设备采用德国CGT3400 冷喷涂设备,所用工艺参数为:气体压力2.5MPa,温度350℃,喷涂距离30cm,工作气体采用氮气。涂层的动电位极化曲线采用PARSTAT 2273 Advanced ElectrochemicialSystem 测定, 试样的工作面积为10mm×10mm,将饱和甘汞电极作为参比电极,铂电极作为辅助电极,3.5%NaCl 溶液作为腐蚀介质。盐雾腐蚀试验的溶液为5%NaCl 溶液。

  2 试验结果及分析



  图1 为纳米铝锌涂层的截面微观形貌图。分析可知, 黑色部分为铝, 白色部分为锌, 涂层中锌占13.6%。图1 中黑色孔洞部分为气孔,且气孔为封闭性气孔,气孔率为0.2%。涂层厚度均匀,为600μm。

  涂层与基体之间的界面平整、清晰。涂层与基体的结合强度为17MPa,涂层截面显微硬度为127HV0.2。

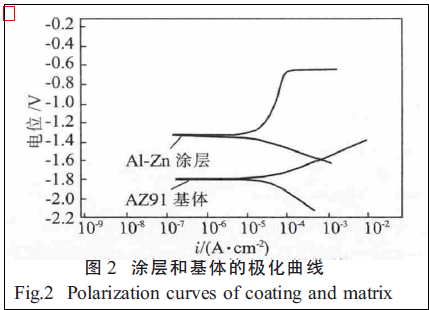

  镁合金和涂层的极化曲线如图2 所示。可看到,试样工作表面和辅助电极上均会有气泡产生, 且试验结束后试样表面较为粗糙。从极化曲线中可看到涂层的自腐蚀电位高于镁合金基体, 试验过程中镁合金基体一直处于活性溶解状态, 涂层在经短暂的活性溶解之后进入钝化阶段。随外加电位的增加达到其点蚀点位,涂层表面的氧化膜被击穿,失去对镁合金基体的保护作用。


  对极化曲线进行Tafel 拟合,结果如表1 所示,涂层的自腐蚀电位高于基体, 说明其腐蚀倾向低于基体。其自腐蚀电流密度低于基体,说明其腐蚀速率低于基体,这能为基体起到较好的保护作用。




  对基体和涂层进行盐雾试验, 腐蚀形貌如图3所示。分析可知,基体在试验进行到24 h 时已被完全腐蚀,涂层在试验进行了240 h 后,表面完全被腐蚀产物覆盖,涂层依旧完整。这说明涂层的耐腐蚀性远高于基体,能为基体起到良好的保护作用。




  3 结论

  涂层自腐蚀电位高于基体, 自腐蚀电流密度低于基体,说明其耐蚀性能较好。在盐雾试验中,镁合金基体在24 h 时被完全腐蚀, 涂层在240 h 时仍然能为基体提供保护作用。





免责声明:本网站所转载的文字、图片与视频资料版权归原创作者所有,如果涉及侵权,请第一时间联系本网删除。

关于国家科技资源服务平台

国家科技基础条件平台中心是科技部直属事业单位,致力于推动科技资源优化配置,实现开放共享,其主要职责是:承担国家科技基础条件平台建设项目的过程管理和基础性工作;承担国家科技基础条件平台建设发展战略、规范标准、管理方式、运行状况和问题的研究,以及国际合作与宣传、培训等工作;承担科技基础条件门户系统的建设与运行管理工作;参与对在建和已建国家科技基础条件平台项目的考核评估和运行监督工作。

国家科技资源服务平台相关网站


国家材料腐蚀与防护科学数据中心

国家高能物理科学数据中心

国家基因组科学数据中心

国家微生物科学数据中心

国家空间科学数据中心

国家天文科学数据中心

国家对地观测科学数据中心

国家极地科学数据中心

国家青藏高原科学数据中心

国家生态科学数据中心

国家冰川冻土沙漠科学数据中心

国家计量科学数据中心

国家地球系统科学数据中心

国家人口健康科学数据中心

国家基础学科公共科学数据中心

国家农业科学数据中心

国家林业和草原科学数据中心

国家气象科学数据中心

国家地震科学数据中心

国家海洋科学数据中心
