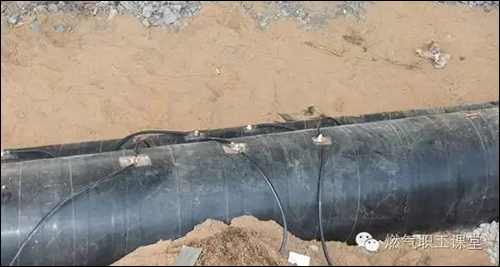

1.保护管道绝缘不良，漏电故障的危害在阴极保护站投入运行，或牺牲阳极保护投产一段时间后，出现了在规定的通电点电位下， 输出电流增大，管道保护距离却缩短的现象，或者在牺牲阳极系统中，牺牲阳极组的输出电流量增大，其值已超过管道的保护电流需要， 但保护电位仍达不到规定指标的现象。发生上述情况的原因，主要是被保护金属管道与未被保护的金属结构物“短路”,这种现象称之为阴极保护管道漏电，或者叫做“接地故障”。接地故障，使得被保护管道的阴极保护电流流入非保护金属体，在两管道的“短接”处形成“漏电点”, 这就会造成，阴极保护电流的增大；阴极保护电源的过负荷和阴极保护引起的干扰。

  另外，阳极地床断路，阴极开路，零位接阴断路都会导致阴极保护不能投保。例如：格尔木站，甘森站，93 年由于阳极电缆断路，造成阴极保护体系不能正常工作，判断阳极地床连接电缆断路时，可采用：

  （1） 测输出电流，将恒电位仪开启，在恒电位仪阳极输出端串上一电流表，如果电流为零， 则说明有断路现象。

  （2） 将恒电位仪机后阳极输出线断开，接入临时地床或其它接地装置，若有输出电压、电流，则可断定阳极地床连接线断路。在阳极电缆与地床阳极接线处应设置接线用水泥井或标志。

  2.造成管道漏电的原因

  （1） 施工不当，交叉管道间距不合规范，即当两条管道，一条为阴极保护的管道，另一条为未保护的管道交叉时，施工要求应保持管道间的垂直净距不小于0.3m,并在交叉点前后一定长度内将管道作特别绝缘，如果施工时不严格按照上述规定去做，那么在管道埋设一段时间后，在土壤应力的作用下， 管道相互可能搭接在一起，会造成绝缘层破损，金属与金属的相连， 形成漏电点。

  （2） 绝缘法兰失效或漏电，绝缘法兰质量欠佳，在使用一段时间后绝缘零件受损或变质， 使法兰不再绝缘，从而使得两法兰盘侧不再具有绝缘性能，阴极保护电流也就不再有限制；或者是输送介质中有一些电解质杂质使绝缘法兰导通，不再具有绝缘性能。从上述原因看， 漏电点只可能发生在保护管道与非保护管道的交叉点，或保护管道的绝缘法兰处，因此查找漏电点就带有上述局限性。但如果地下管网复杂，被保护管道与多条和线有交叉穿越，则使得漏电点的查找出现复杂现象。常常要根据现场实际情况，反复测量、多方位检查并综合判断才能找到真正的漏电故障点。

更多关于材料方面、材料腐蚀控制、材料科普等方面的国内外最新动态，我们网站会不断更新。希望大家一直关注国家材料腐蚀与防护科学数据中心http://www.ecorr.org
