30组钢铁热处理金相图大放送
2017-02-13 12:36:37 作者：本网整理 来源：测了么

  导读


  我们知道，材料微观结构决定其性能及特性，金属的成分和热处理条件对材料的组织结构有至关重要的影响。通过研究钢铁材料的成分、热处理方式和组织结构的关系，可以指导钢铁材料的加工制造工艺。下面小编将带您一览30组钢铁材料的热处理及金相组织。


  碳  钢


  低碳钢



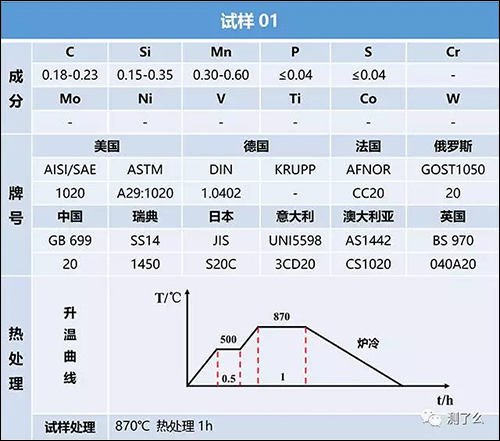

1

2

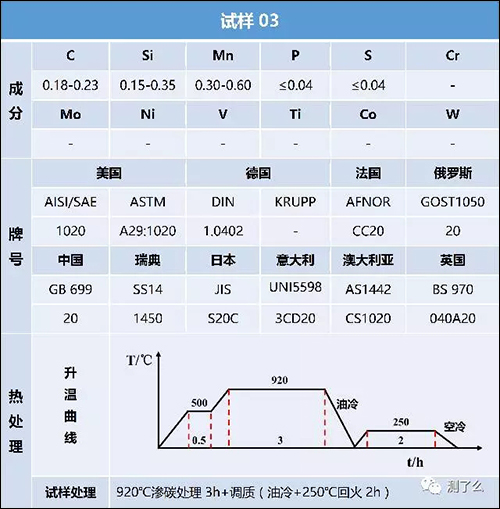

  200×

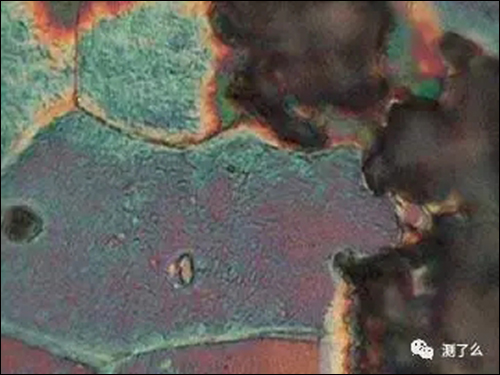

3
  1000×

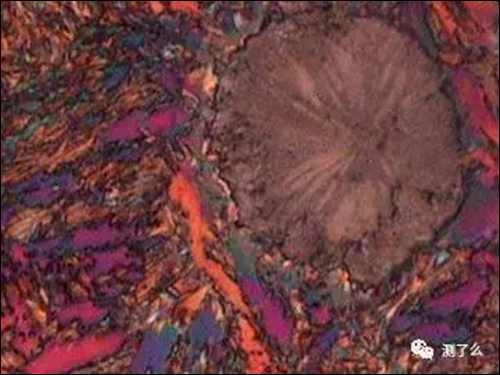

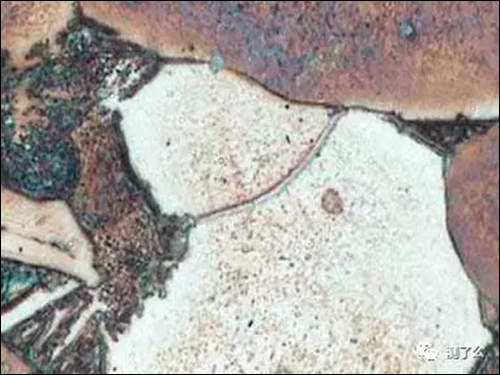

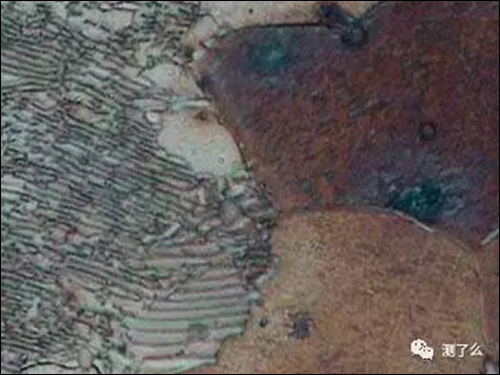

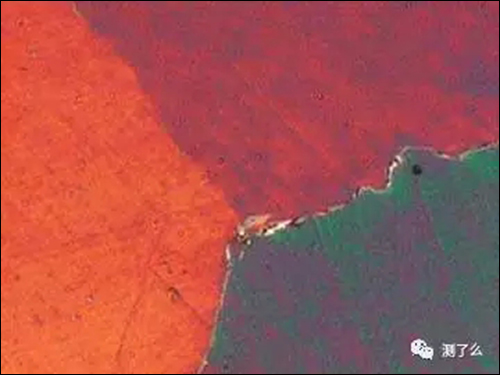

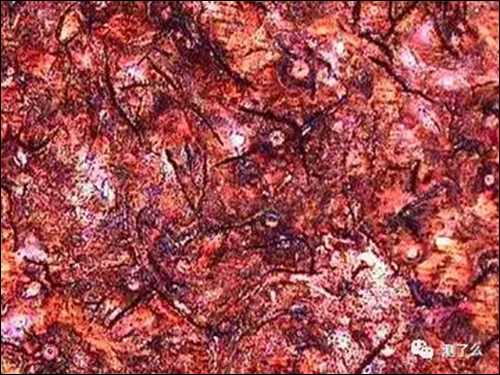

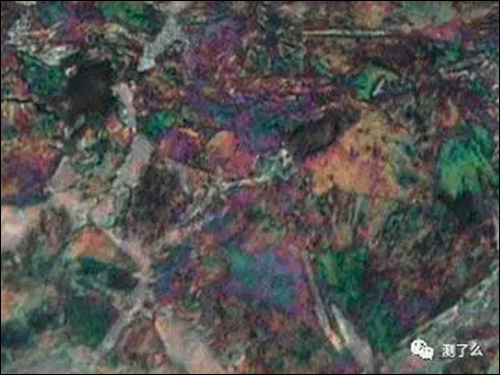

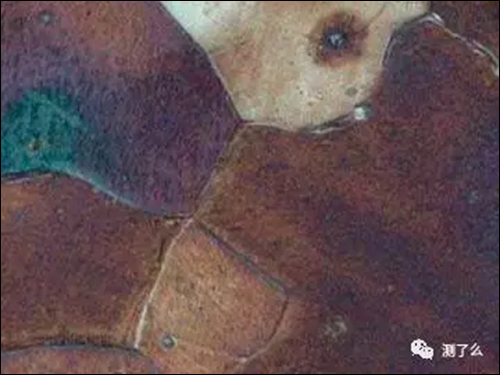

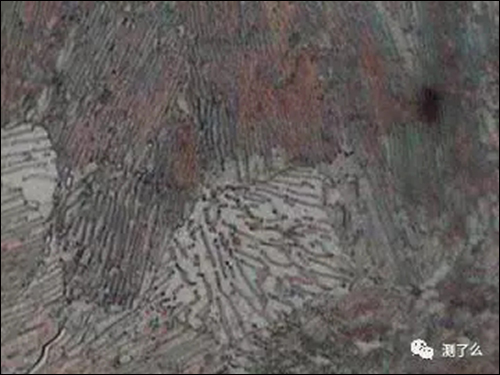

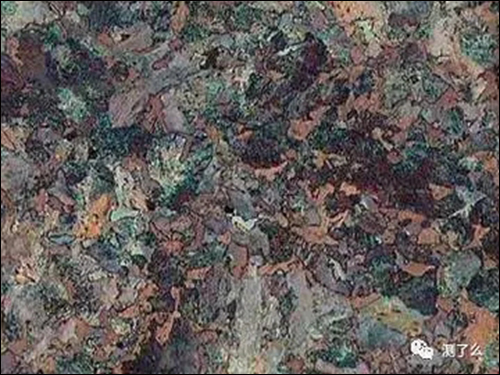

  铁素体（黄、蓝、紫）+珠光体（棕色），珠光体中的铁素体和渗碳体清晰可见

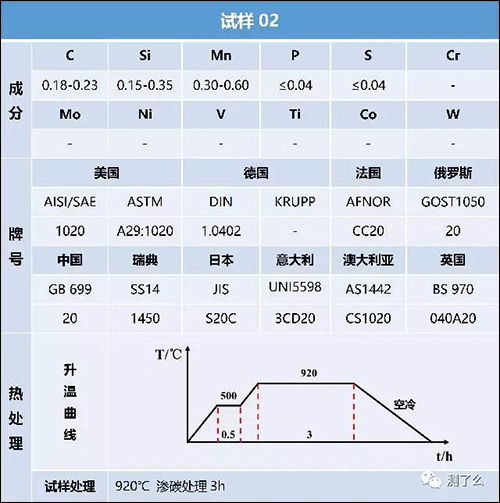

4

5
  100×

6
  1000×

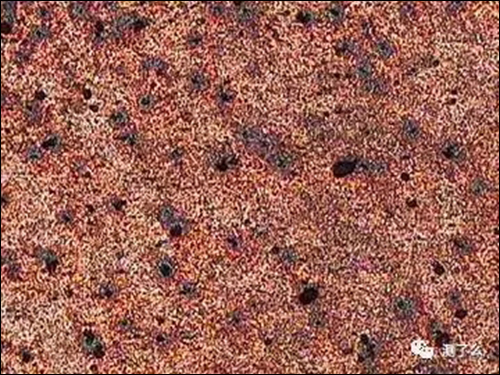

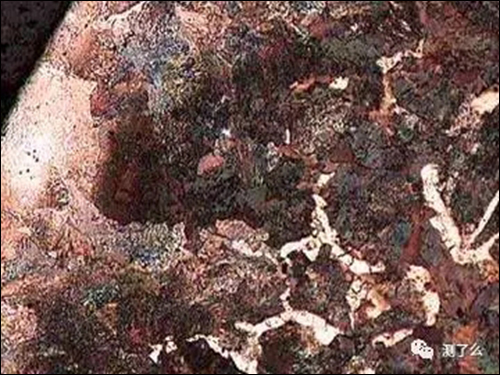

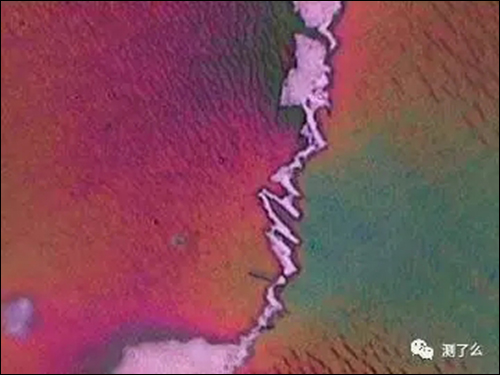

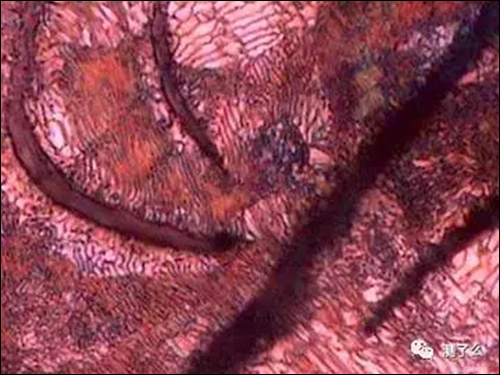

  原始结构为铁素体+珠光体，但渗碳处理后只剩下珠光体

7

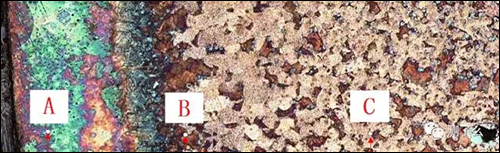

  断面金相图

8

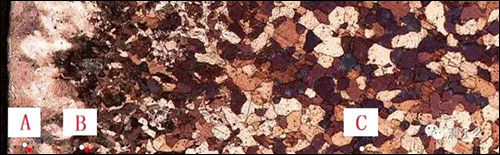

  A处放大组织为珠光体

9
  B处放大组织为珠光体+铁素体

10
  C处放大组织以铁素体为主含少量珠光体

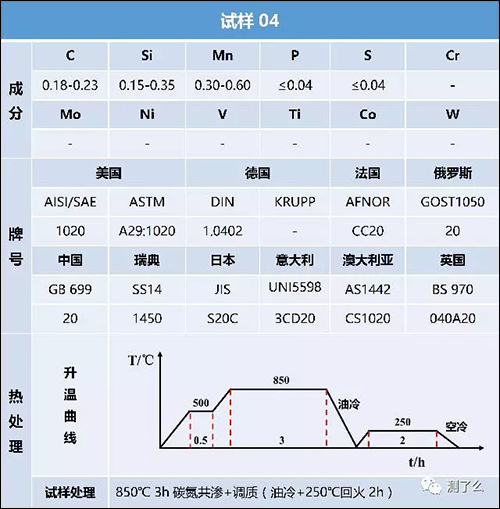

11

12
  50×

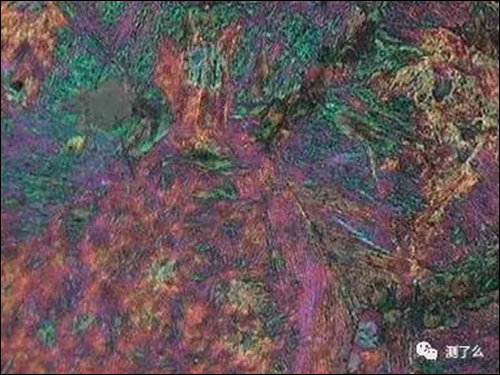

13
  1000×

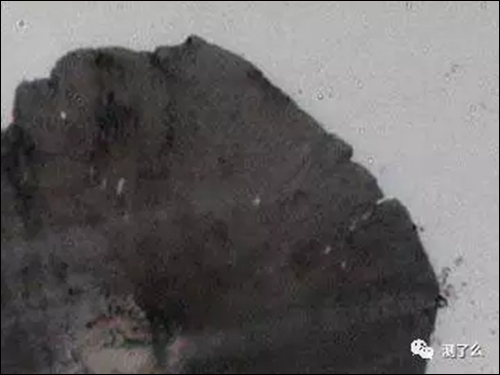

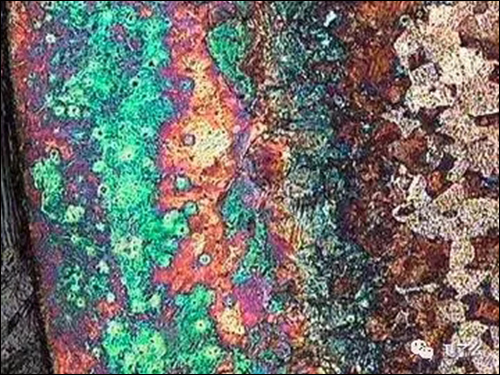

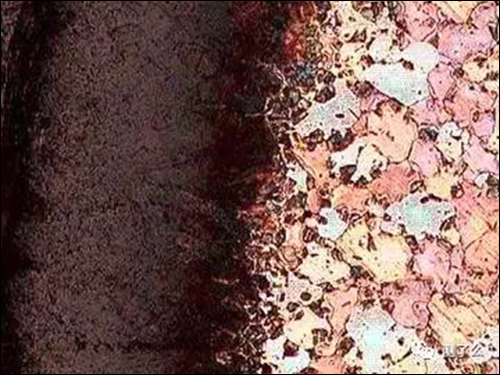

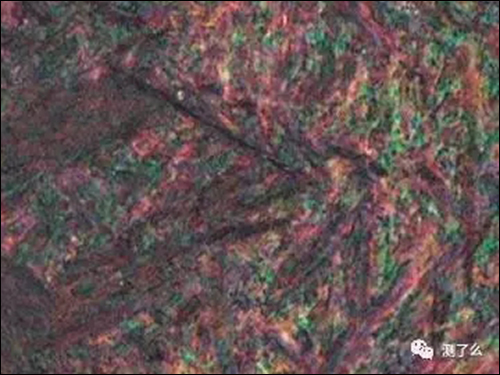

  表层为珠光体，次外层为马氏体（放大图，紫色、绿色和棕色）

14
  断面金相图

15
  A处放大组织为马氏体

16
  B处放大组织为铁素体+马氏体

17
  C处放大组织为珠光体+铁素体，部分珠光体装变为马氏体

18

19
  50×

20
  1000×

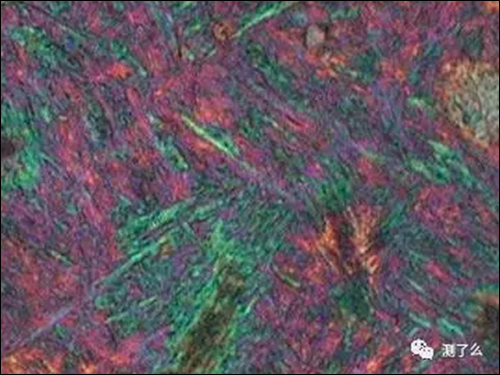

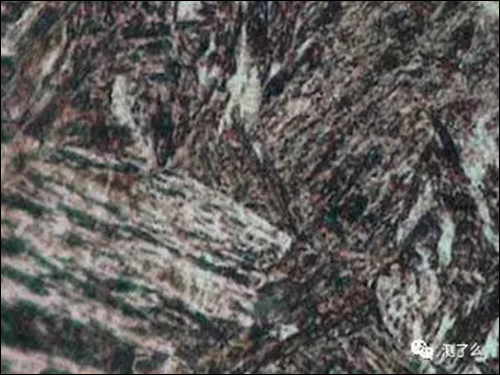

  表层为马氏体（灰色），内部为铁素体+珠光体（彩色），放大图为针状马氏体

21
  断面金相图

22

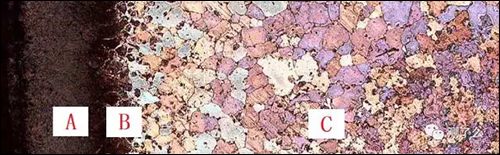

  A处放大组织为马氏体

23
  B处放大组织为铁素体+马氏体

24
  C处放大组织为铁素体+珠光体


  中碳钢



25

26
  100×

27
  1000×

28

29
  100×

30
  1000×

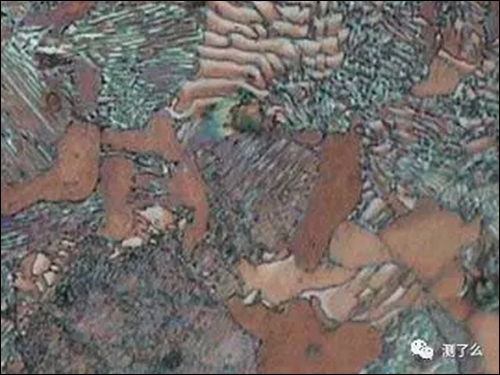

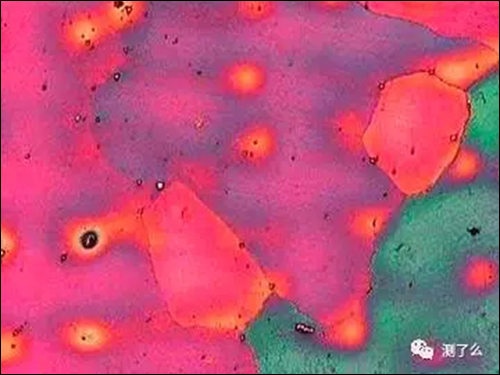

  铁素体（亮灰色）+马氏体（紫色和蓝色）



31

32


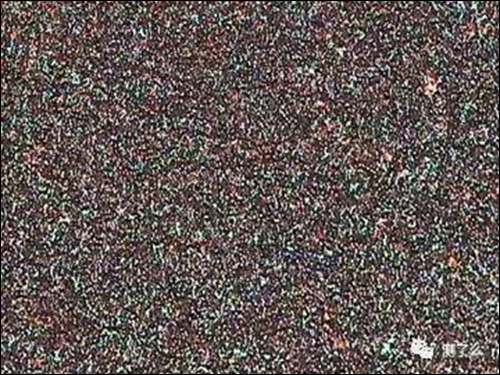

  100×

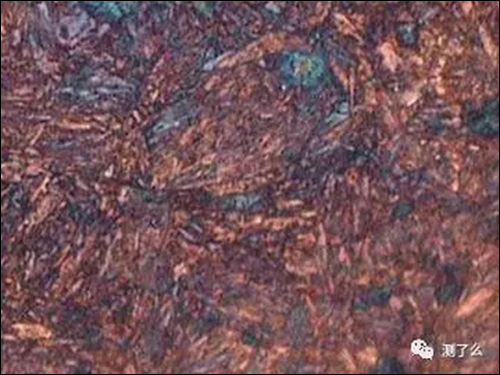

33
  1000×

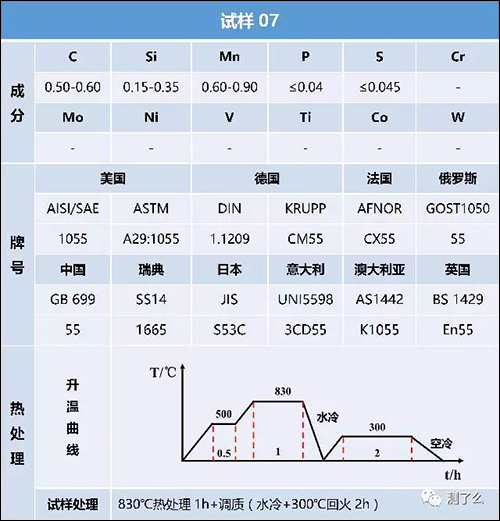

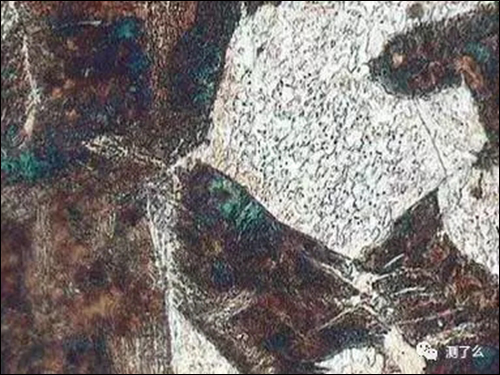

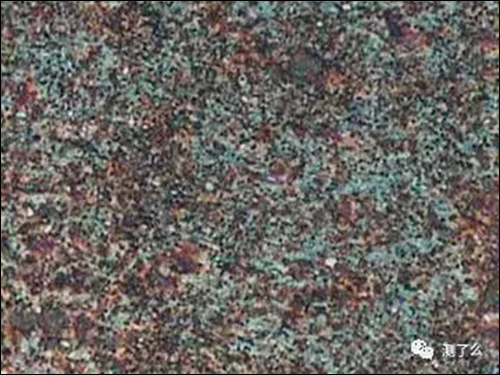

  主要结构为回火马氏体


  高碳钢

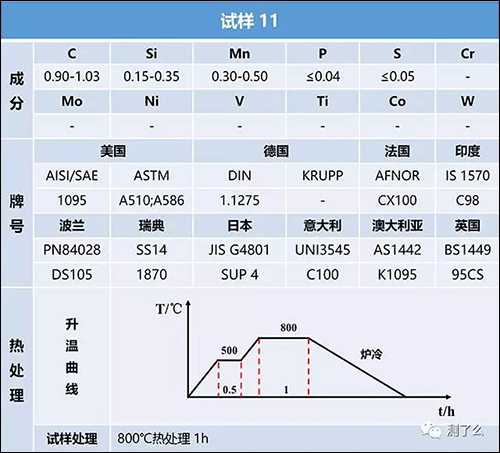

34

35

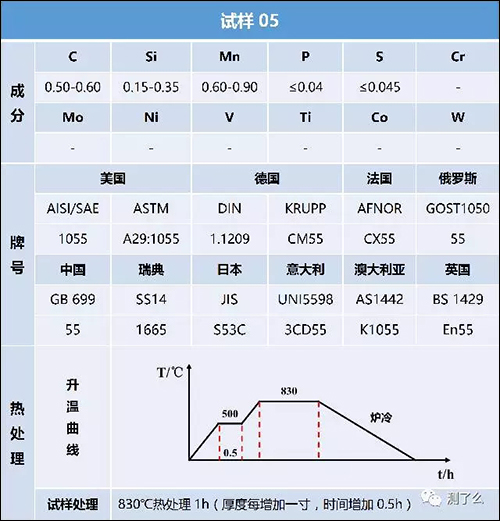

  100×

36
  1000×

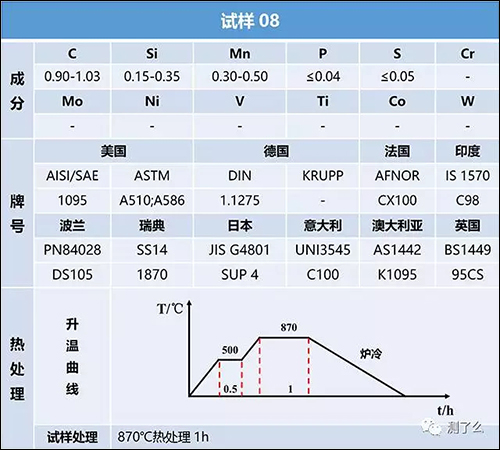

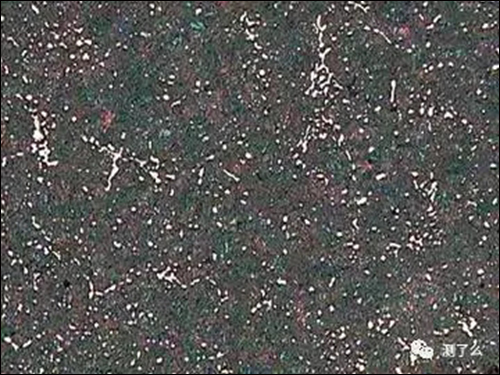

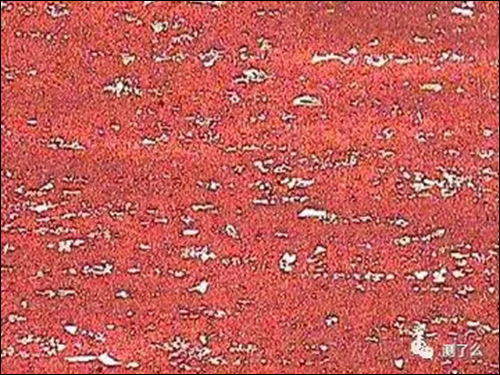

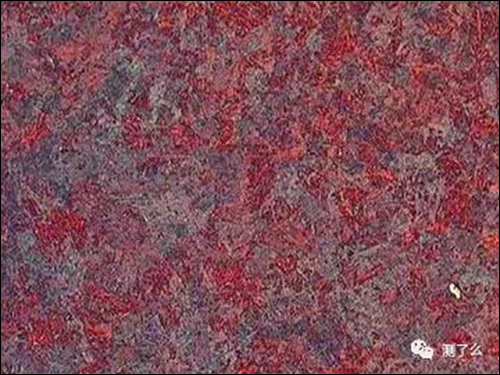

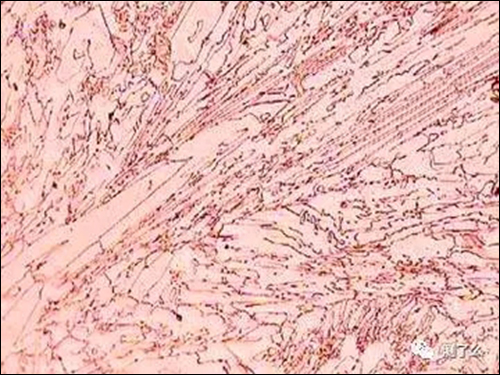

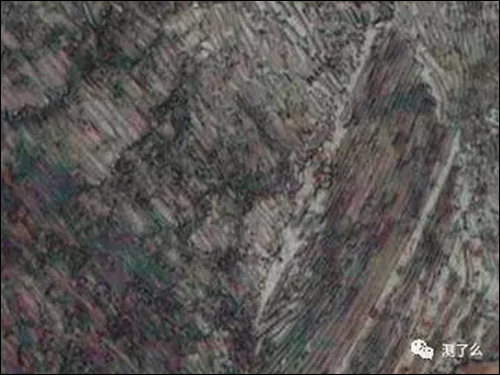

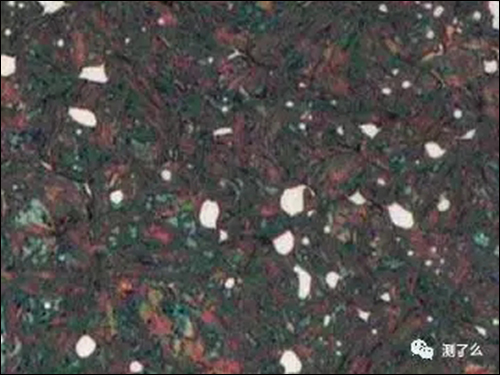

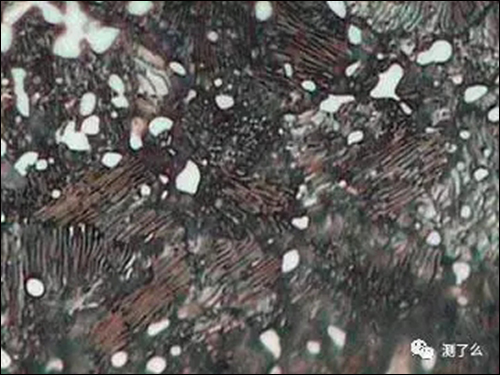

  主要组织为珠光体（片层状），白色颗粒为渗碳体和碳化物



37

38
  100×

39
  1000×

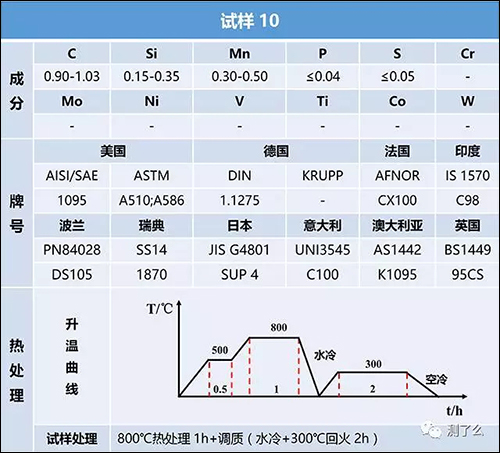

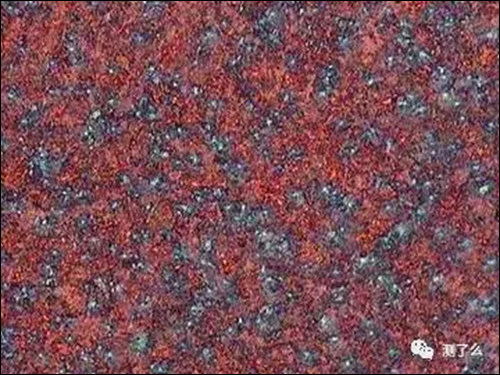

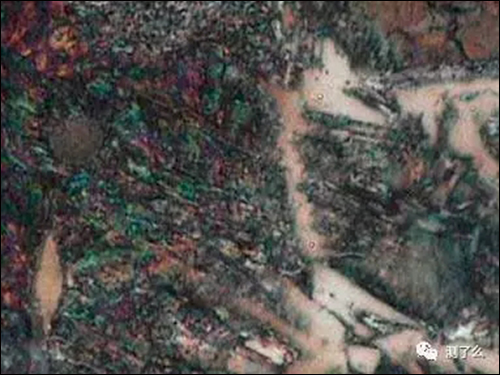

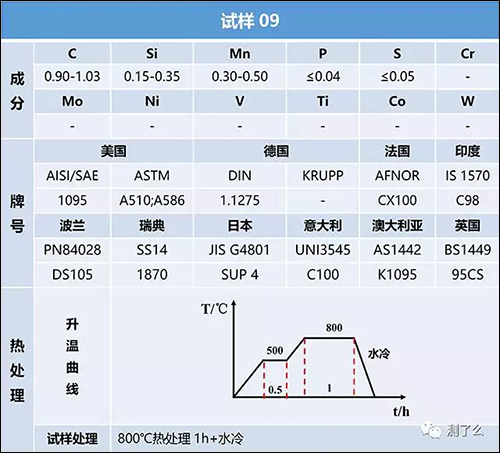

  主要组织为马氏体和碳化物（白色颗粒），蓝色部分为残余奥氏体

40

41
  100×

42
  1000×

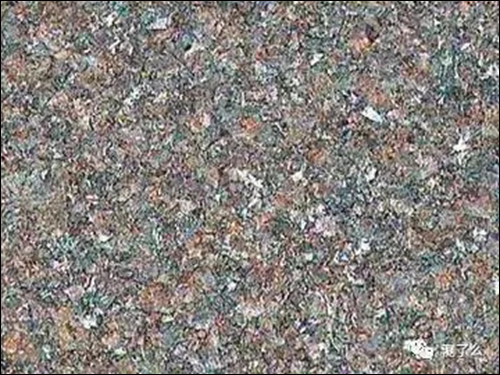

  主要组织为马氏体和碳化物（白色颗粒）

43

44
  100×

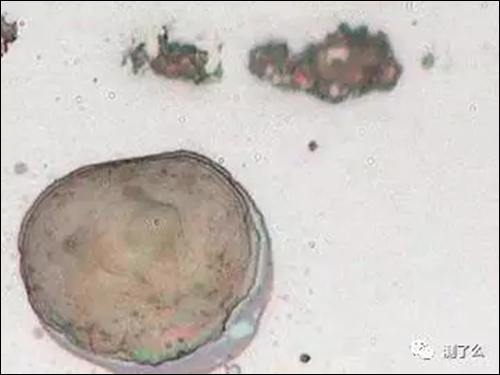

45
  1000×

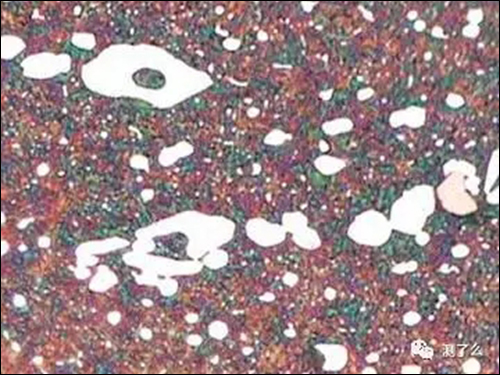

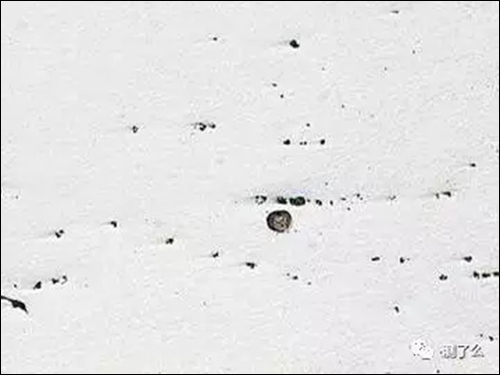

  试样未腐蚀 黑色和棕色为非金属夹杂物


  低合金钢

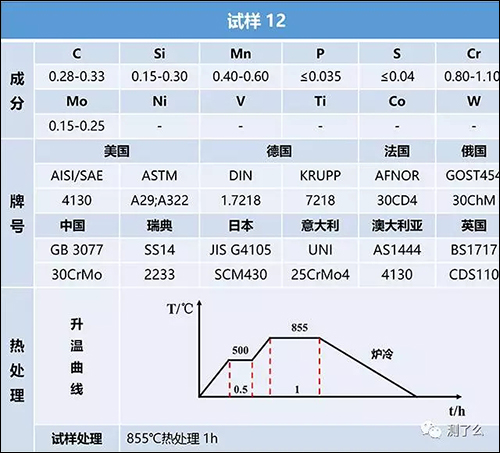

  AISI 4130



46

47
  100×

48
  1000×

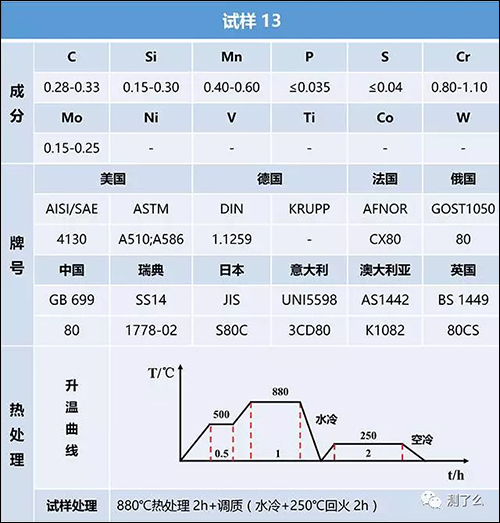

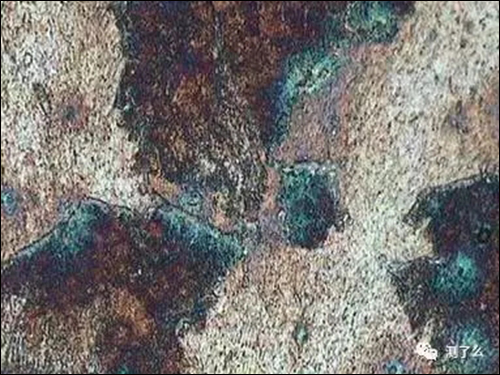

  组织由珠光体（暗色部分）和铁素体（亮色部分）构成



49

50
  100×

51
  1000×

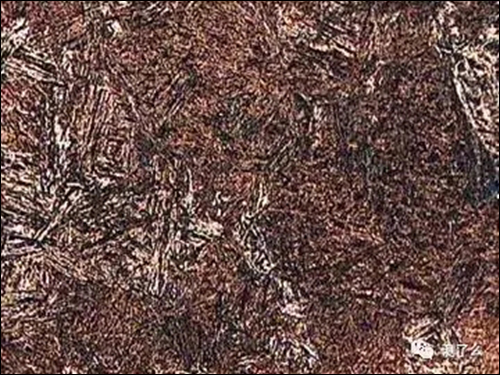

  组织结构为马氏体


   AISI 4340



52

53
  100×

54
  1000×


  组织结构为珠光体（暗色部分）和铁素体（亮色部分），亮色颗粒为碳化物


   铸  铁


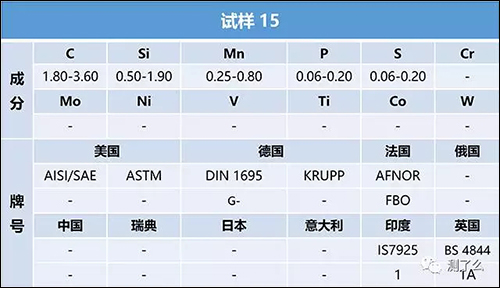

  白口铸铁



55

56
  100×

57
  1000×

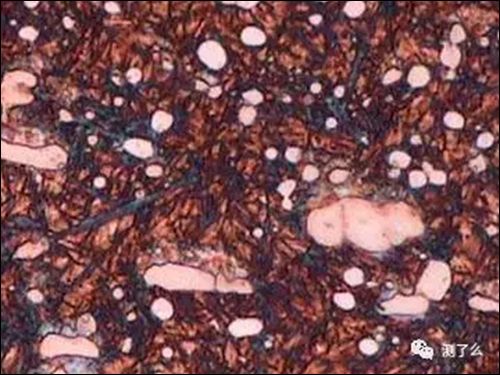

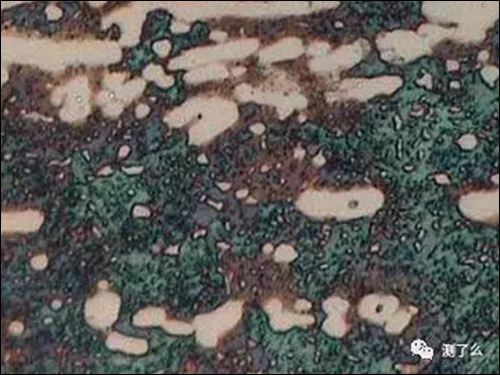

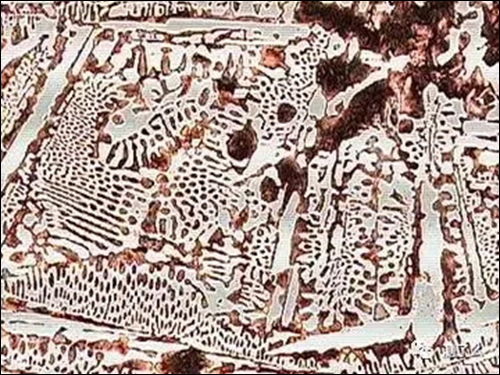

  组织结构为珠光体（棕色大颗粒）和莱氏体（白色和棕色蜂窝状结构）


  灰铸铁

58

59
  100×

60
  1000×

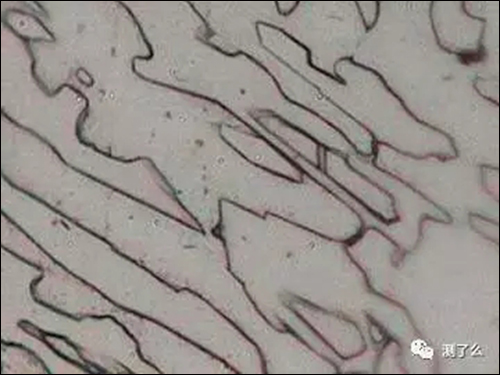

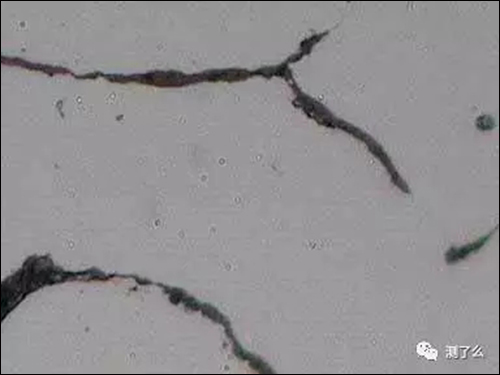

  试样未腐蚀，灰色部分为石墨片层，基体部分不明显

61
  100×

62
  1000×

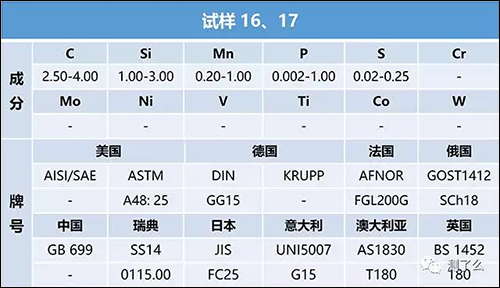

  试样经腐蚀，灰色部分为石墨片层，基体为珠光体和铁素体

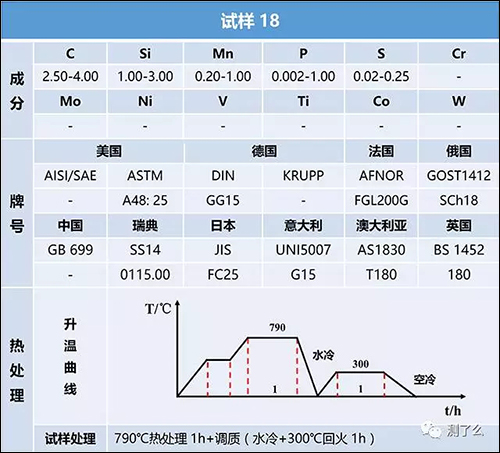

63

64


  100×

65
  1000×


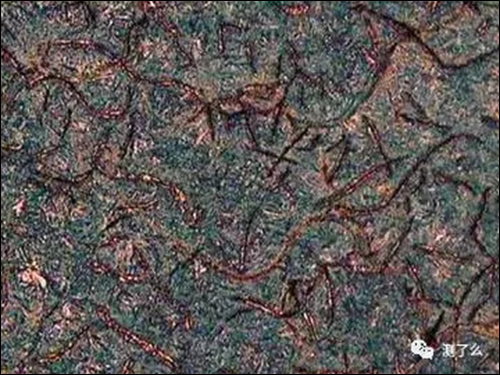

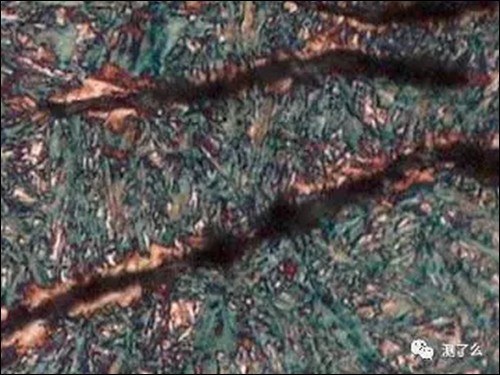

  基体为马氏体，石墨片层仍然有保留


  可锻铸铁



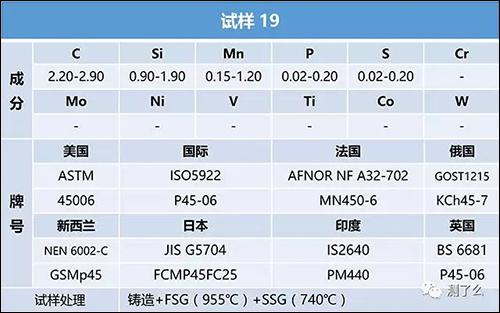

66

67
  100×

68
  1000×


  基体为铁素体，灰色部分为回火石墨


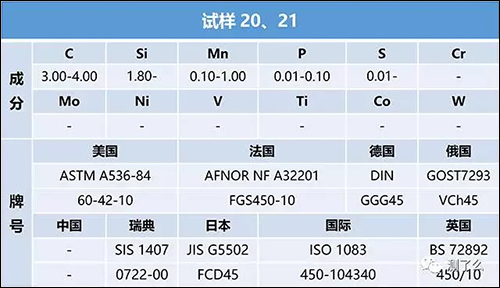

  球墨铸铁



69

70
  100×

71
  1000×


  试样未腐蚀，黑色颗粒为球状石墨

72

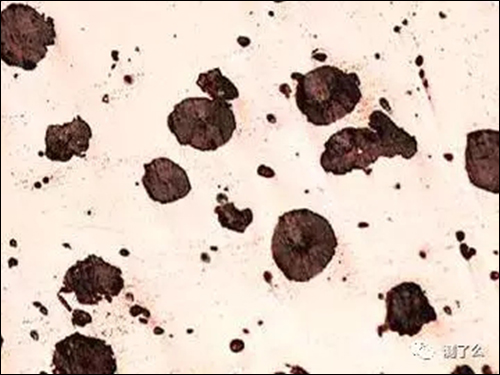

  100×

73
  1000×

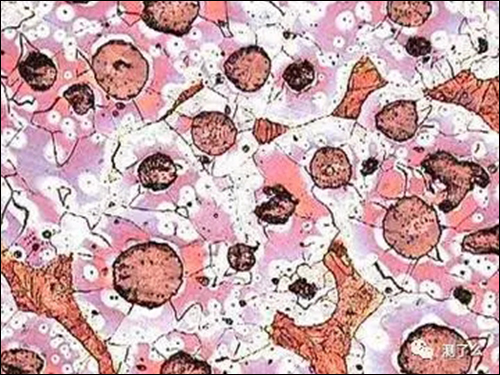

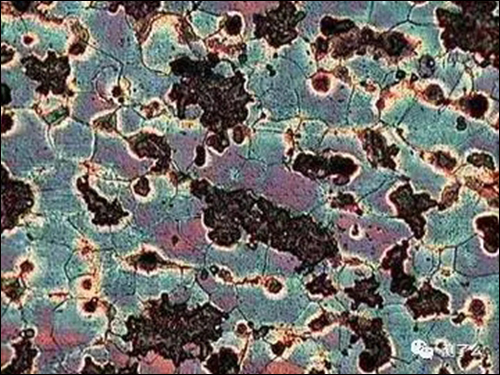

  试样经腐蚀，棕色颗粒为球状石墨，基体为铁素体（白色和紫色）


  贝氏体球墨铸铁



74

75
  100×

76
  1000×

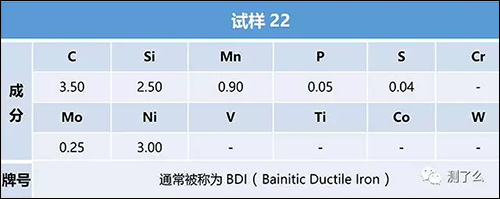

  棕色颗粒为球状石墨，基体为贝氏体


  耐磨铸铁



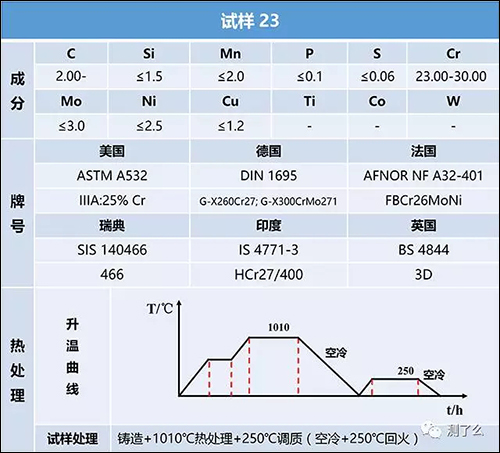

77

78
  100×

79
  1000×


  组织结构为碳化铬


  工具钢


  高碳高铬工具钢



80

81
  100×

82
  1000×

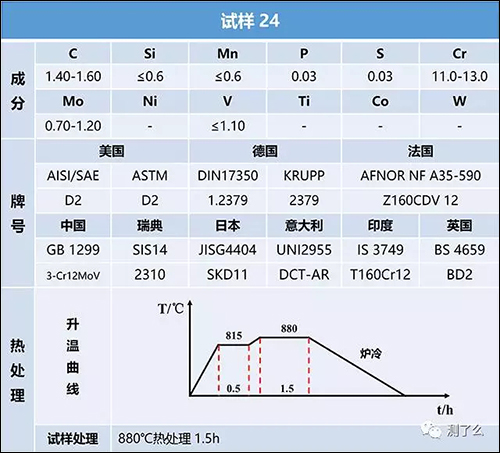

  基体为铁素体（墨绿色），亮色颗粒为碳化物

83

84
  100×

85
  1000×

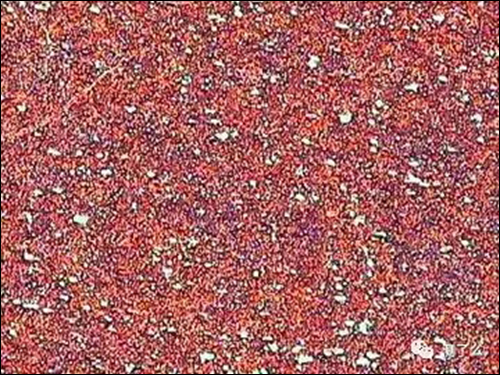

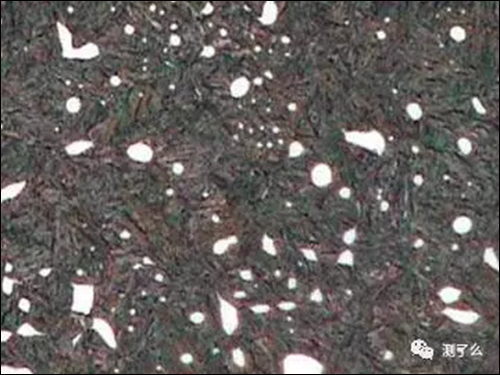

  基体为马氏体（彩色），亮色颗粒为碳化物


  模具钢



86

87
  100×

88
  1000×


  基体为铁素体，亮色颗粒为碳化物

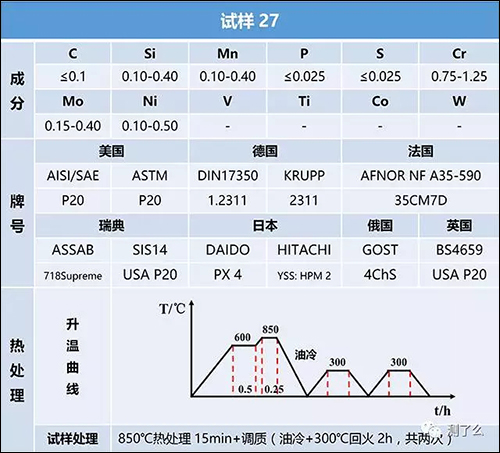

89

90
  100×

91
  1000×


  主要组织为回火马氏体


   高速钢

92

93
  100×

94
  1000×


  基体为马氏体，亮色颗粒为碳化物


  铸  钢


   高锰钢



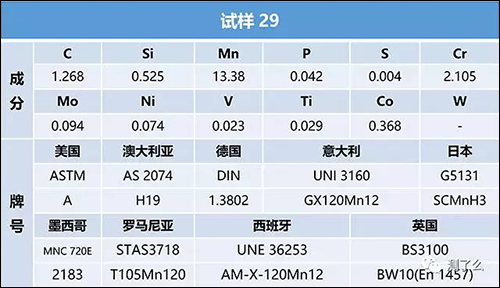

95

96
  200×

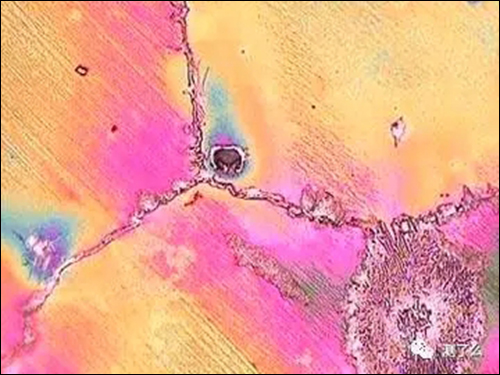

97
  1000×


  基体为奥氏体，亮色颗粒为碳化物

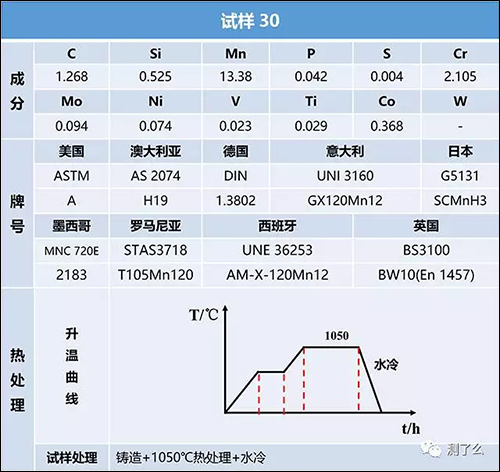

98

99
  50×

100
  1000×

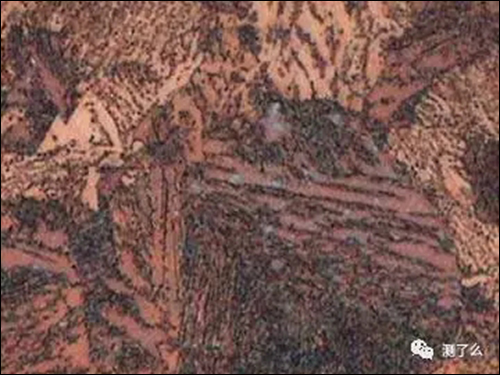

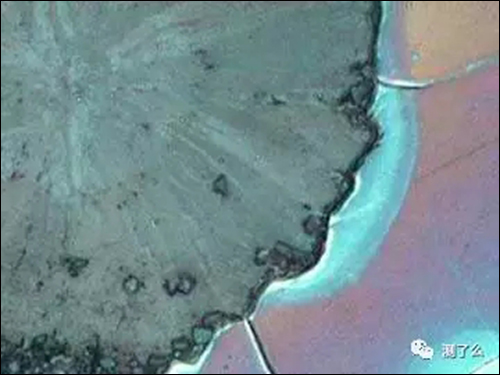

  基体为奥氏体，热处理后，沿晶界的碳化物减少
