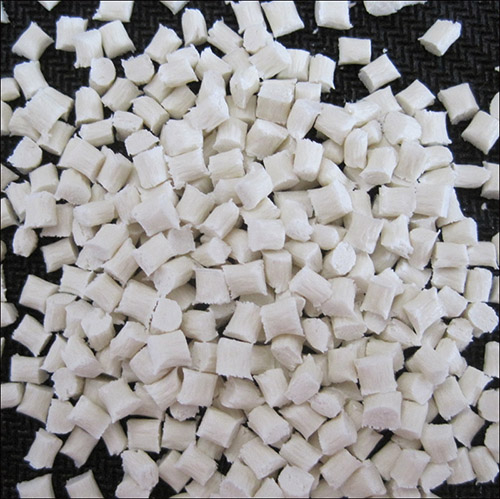

耐高温阻燃加纤尼龙详情

  在PA 加入玻璃纤维，PA 的力学性能、尺寸稳定性、耐热性、耐老化性能有明显提高，耐疲劳强度是未增强的2.5 倍。

  玻璃纤维增强PA 的成型工艺与未增强时大致相同，但因流动较增强前差，所以注射压力和注射速度要适当提高，机筒温度提高10-40℃。

  由于玻纤在注塑过程中会沿流动方向取向，引起力学性能和收缩率在取向方向上增强，导致制品变形翘曲，因此，模具设计时，浇口的位置、形状要合理，工艺上可以提高模具的温度，制品取出后放入热水中让其缓慢冷却。

  另外，加入玻纤的比例越大，其对注塑机的塑化元件的磨损越大，最好是采用双金属螺杆、机筒。

  在PA中加入了阻燃剂，大部分阻燃剂在高温下易分解，释放出酸性物质，对金属具有腐蚀作用，因此，塑化元件（螺杆、过胶头、过胶圈、过胶垫圈、法兰等）需镀硬鉻处理。工艺方面，尽量控制机筒温度不能过高，注射速度不能太快，以避免因胶料温度过高而分解引起制品变色和力学性能下降。

  PA性质：结晶性热可塑性塑料，有明显熔点，Nylon6 Tm为220~230℃，Nylon66则为260~270，Nylon本身具吸水基故有吸水性，成形前须干燥，温度过高干燥则尼龙粒变色。

  耐高温阻燃加纤尼龙优点：

  1、具高抗张强度；

  2、耐韧、耐冲击性特优；

  3、自润性、耐磨性佳、耐药品性优；

  4、低温特性佳；

  5、具自熄性

  加纤尼龙用途：电子电器：连接器、卷线轴、计时器、护盖断路器、开关壳座

  汽车： 散热风扇、门把、油箱盖、进气隔栅、水箱护盖、灯座

  工业零件：椅座、自行车输框、溜冰鞋底座、纺织梭、踏板、滑输
