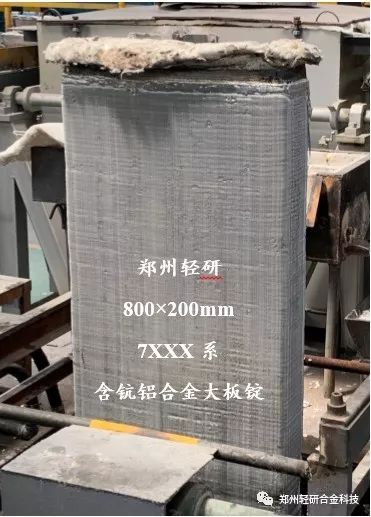

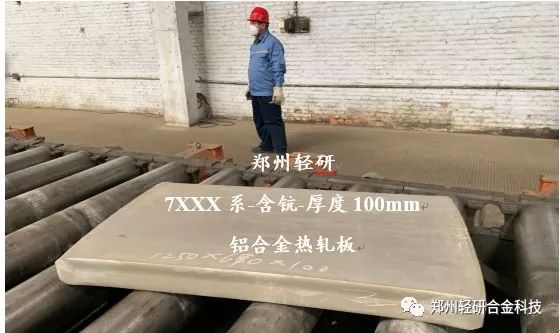

近日，郑州轻研合金科技有限公司采用半连续铸造成功制备出800×200mm的高强高韧7XXX系含钪铝合金大板锭，并通过多道次热轧、冷轧，制备出厚度50~100mm热轧板和2~10mm冷轧板产品。该产品的抗拉强度530~730MPa，伸长率12~16%，焊接性能优异，相较传统7XXX高强铝合金的性能有大幅度提升。

目前，郑州轻研合金科技有限公司还在研究开发其它含钪的高性能铝合金，如Al-Mg-Sc系的5B70铝合金，其耐腐蚀性和焊接性能优异，抗拉强度比普通Al-Mg系5083合金高30%以上；Al-Cu-Li-Sc系的1460铝合金，密度2500kg/m3，抗拉强度550MPa，屈服强度490 MPa，在高强度铝合金中是密度最低的。

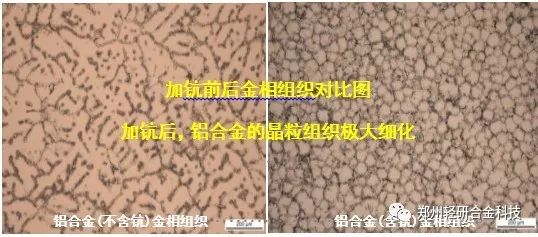

钪是到目前为止对铝合金最有效的变质剂，不仅能够强烈地细化铝合金的晶粒、提高再结晶温度从而提高铝合金的强度和韧性，而且能显著改善铝合金的可焊性、耐热性、抗蚀性、热稳定性和抗中子辐照损伤的作用。

铝钪合金材料具有重量轻、强度大、塑性高、耐高温、耐腐蚀和焊接性好等优点，是继铝锂合金之后新一代航天、航空、舰船用轻质结构材料。俄罗斯、乌克兰、美国在含钪的铝合金研究与生产方面均取得了很大的成就，特别是俄罗斯，无论是在研究方面，还是在材料生产与应用方面均处在领军地位，现已开发出5个系列40多个牌号的工业含钪铝合金。

含钪铝合金在航空工业中可作为飞机的结构材料，俄罗斯已用于米格-20，米格-29，图-204客机和雅克-36直升机等的结构材料，还用挤压异形材作为安东诺夫运输机的机身纵梁材料；用含钪铝合金作为机身及机翼的蒙皮材料等，其可降低飞机重量，提高强度，从而增加了飞机运输量和飞机速度。此外，含钪铝合金还用作大型负载焊制的优良结构材料和其它结构件，在船舶、航天工业、火箭、导弹、核能等高新技术领域内具有很好的应用前景。
