浅谈溶剂在水性漆中的应用
2018-09-18 11:50:37
作者:本网整理 来源:您的水性漆技术助理
在水性涂料的配方设计过程中,溶剂的选择会对涂料性能有很大程度的影响。
溶剂在配方体系中的作用主要体现在两个方面:成膜助剂、调节干速。
要了解溶剂在涂料中所起到的作用,首先要分析水性漆成膜过程:
水分挥发
↓
乳液粒子相互靠近
↓
在成膜助剂的作用下融合聚结而成膜
↓
成膜助剂缓慢挥发
事实上,水性漆的成膜过程远比上述复杂。在水分挥发过程中就有溶剂的挥发,部分低沸点溶剂会与水形成共沸物,改变整个体系的挥发速度。更有双组份和烤漆等会在整个过程中伴随着交联等化学反应。

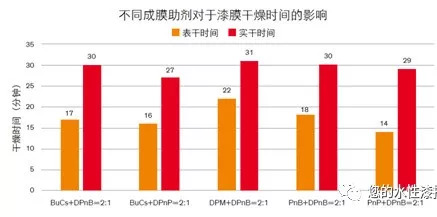

曾有人做过如下实验:
在上述试验中,均是两种溶剂(低沸点+高沸点)搭配使用进行对比。不难看出,其中低沸点溶剂主要影响表干时间;而高沸点溶剂则更多的影响实干时间。
一般情况下,溶剂挥发在漆膜表干之后,这正是它所能起到成膜作用的原因。如果在表干之前就在挥发,那么它就会对整个体系的表干速度产生显著的影响,进而明显的影响漆膜的板面效果。
水性漆的板面效果不好——如痱子针眼等,很大的一部分原因是表干速度太快造成的;还有需要烘烤的情况下,瞬间进入高温环境,漆膜表层干燥后内部水汽外溢造成针孔甚至大面积鼓泡。
例如,我在制备水性木器漆2K高光清漆的时候,同样的外部环境下,用相同添加量DPM比DPnB有更好的板面效果。因为DPM增加了开放时间,使水分更好的挥发。
在制备水性金属漆2K高光白漆的时候,80℃热烘干燥,用相同添加量的不同溶剂制漆,板面情况为:BCS>DPM>DPnB>Texanol。
在制备水性金属烤漆的时候,140℃烘烤干燥,用BCS极易产生爆泡、针眼等,则需要提高溶剂的沸点,使用更高沸点的溶剂搭配效果更好。
另外,溶剂还会影响水性漆的流变状态,不同溶剂的添加会使漆液有不同的粘度以及触变性等特点。
有些溶剂还可能会使漆液更易稳泡。
以上这些,都是我们配方工作者在设计配方时应该注意和权衡的。
更多关于材料方面、材料腐蚀控制、材料科普等方面的国内外最新动态,我们网站会不断更新。希望大家一直关注国家材料腐蚀与防护科学数据中心http://www.ecorr.org
免责声明:本网站所转载的文字、图片与视频资料版权归原创作者所有,如果涉及侵权,请第一时间联系本网删除。
