国家材料腐蚀与防护科学数据中心
National Materials Corrosion and Protection Data Center
中文 | Eng 数据审核 登录 反馈
1秒钟合成双金属电催化剂,还有谁!
2018-07-12 12:32:10 作者:陈凤娟等 来源:纳米人

    第一作者:陈凤娟、姚永刚、聂安民

    通讯作者:胡良兵、Reza Shahbazian‐Yassar

    通讯单位:马里兰大学、伊利诺伊大学芝加哥分校


    研究亮点:


    1. 采用瞬间高温脉冲技术(HTP),在碳纳米纤维上原位合成分散性能优异、原子级混合的双金属合金(PdNi)纳米电催化剂。


    2. 该催化剂具有优异的HER和过氧化氢电氧化性能。


    具有原子级混合的双金属纳米颗粒,可以提高纳米材料表面活性及调节表面电子,在电催化领域有着广泛的用途。目前,在导体材料表面原位、超快速合成、均匀分散、原子级混合的双金属纳米材料仍然存在巨大挑战。


    有鉴于此,美国马里兰大学胡良兵团队和伊利诺伊大学芝加哥分校 Reza Shahbazian‐Yassar团队,提出了采用瞬间高温脉冲技术(~1550K,~1s)制备原子级混合双金属合金的方法。

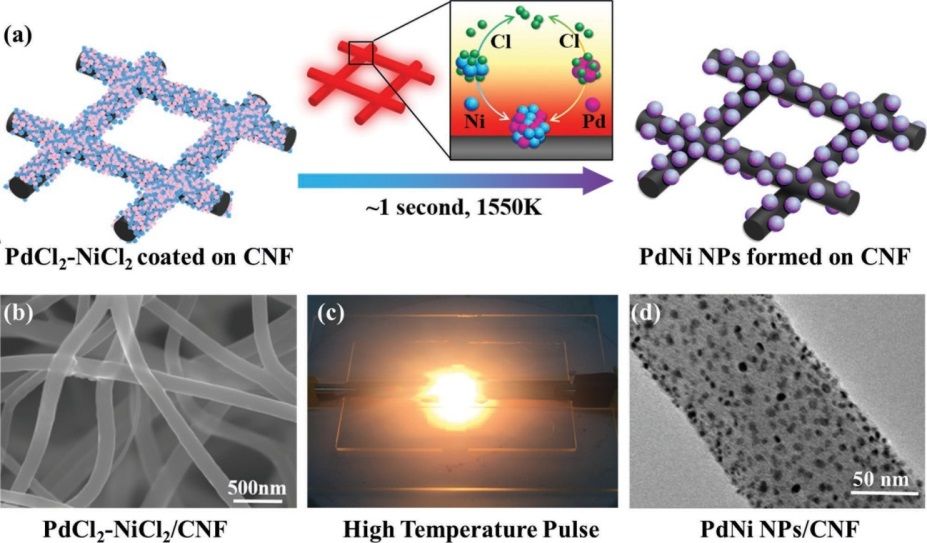

图1 原子级混合PdNi合金纳米颗粒制备策略示意图


    该方法以碳纳米纤维为载体,不同金属盐为前驱体。在外加电场作用下,由于焦耳热效应,瞬间产生高温,金属盐发生分解反应;然后,在快速冷却过程中(~1.2×104 K/s),不同金属原子实现原子级混合并均匀分散到碳纤维表面。


    如图1所示,将前驱体PdCl2-NiCl2负载到碳纤维上,在瞬间高温情况下PdCl2-NiCl2快速分解、混合,在冷却过程中形成原子级混合的PdNi合金纳米材料,均匀分散到载体碳纤维上。球差电镜表征结果显示(图2),PdNi纳米合金颗粒实现了原子级混合,同时存在孪晶和缺陷。

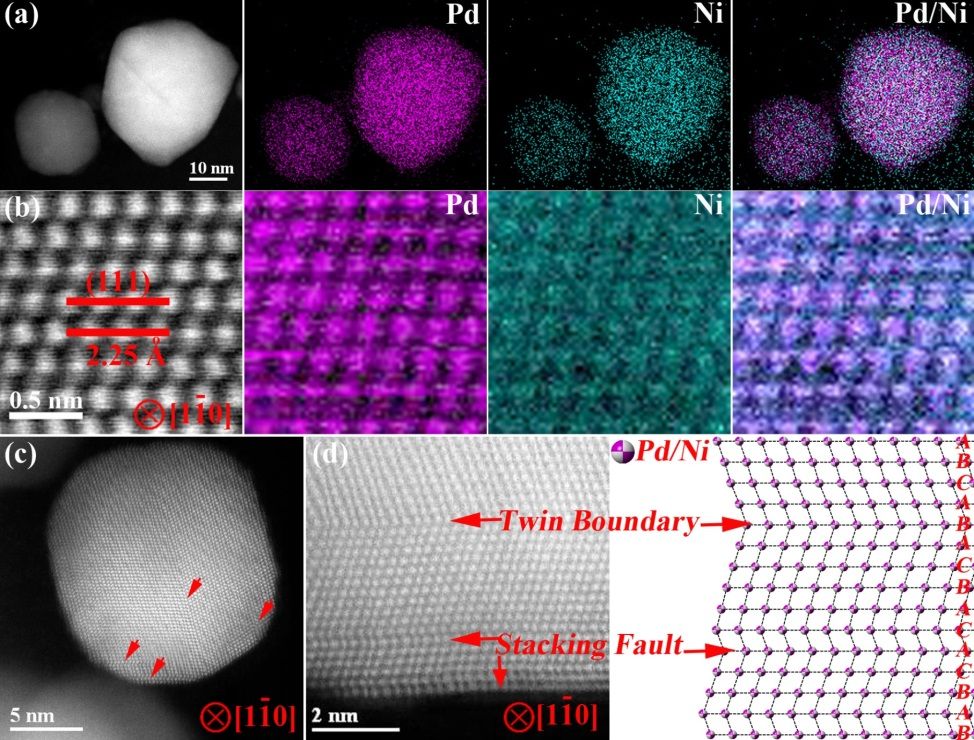

图2 PdNi纳米颗粒球差电镜表征图


    纳米材料的可控合成,形貌可控,组分可控也是科研工作者一直追求的目标。值得一提的是,HTP技术可以通过调整前驱体PdCl2、NiCl2的比例,实现不同比例的PdNi纳米合金材料的可控合成。如图3所示,前驱体比例为1:2 和2:1 时,可以制备PdNi2 及Pd2Ni 纳米合金材料。

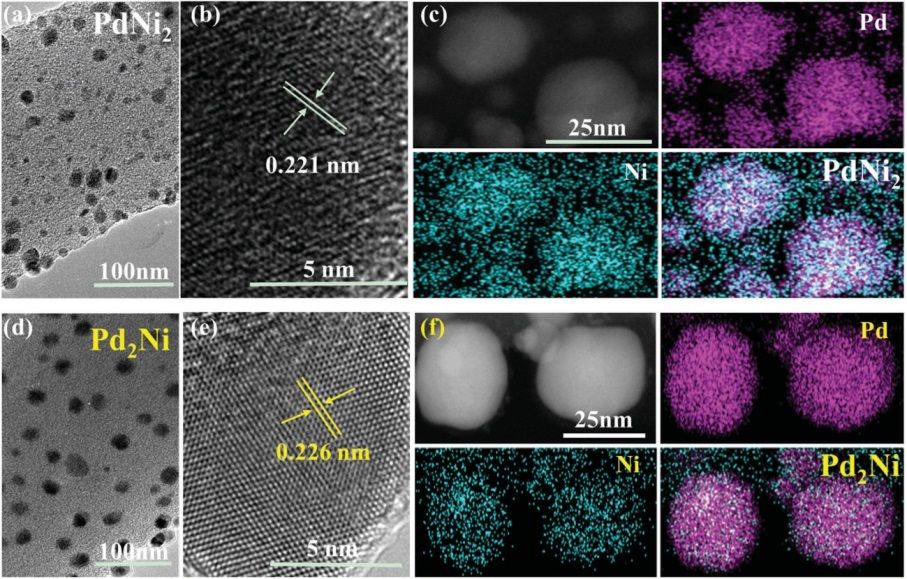

图3 不同比例PdNi纳米合金材料的TEM表征图


    HTP过程通过调整输入电流,可以控制合成温度。本课题通过加热过程中的发光光谱(380 nm to 950 nm),确定HTP的温度。实验结果证明,随着输入电流的增加,HTP温度不断升高,当输入电流达到300 mA时,温度可以达到3000K。在3000K条件下,绝大部分金属盐都可以分解。因此,HTP可用来制备不同的合金材料(图4a-4c)。

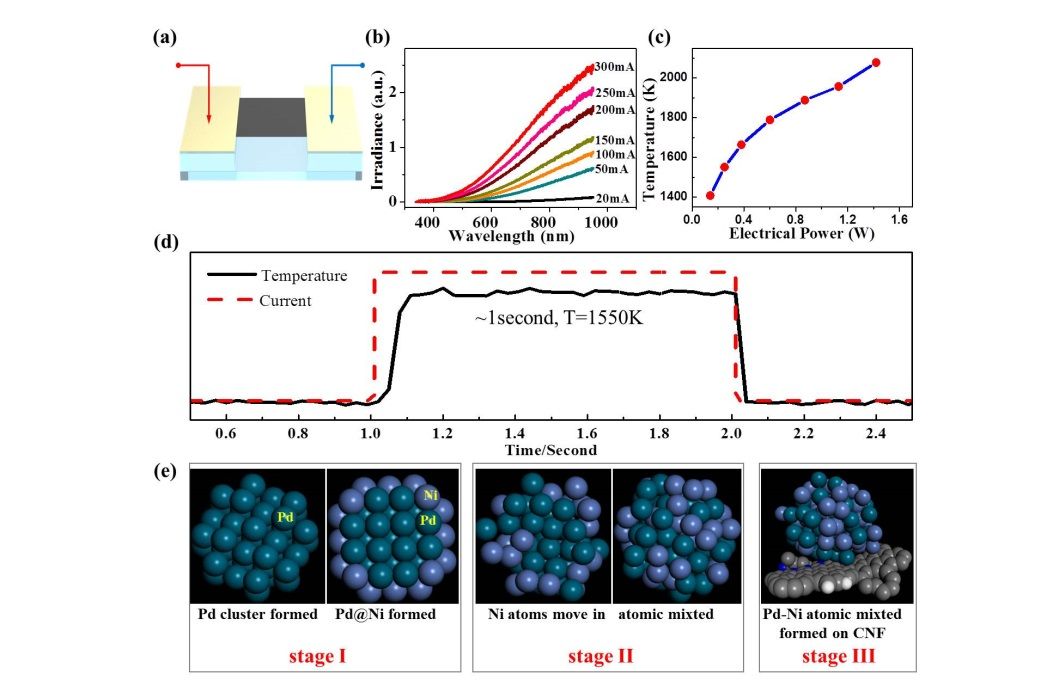

图4 PdNi纳米合金材料形成机理分析


    结合HTP升温-恒温-冷却过程,采用Monte Carlo simulation进一步研究了PdNi合金纳米材料的形成机理。如图4d-e所示,PdCl2、NiCl2的分解温度分别为948K 和1300K。因此,先形成Pd原子所构成核结构;接下来Ni原子析出,形成Pd@Ni Core-Shell结构,在高温条件下Pd原子Ni原子高速运动,快速混合成原子级均匀混合的合金结构;最后,在冷却过程中沉积到碳纤维上,形成PdNi NPs/CNF。


    本课题中制备的PdNi/CNF 材料表现出优异的电催化HER性能和过氧化氢催化氧化性能。在酸性条件下,初始过电位为30mV,过电位为0-0.2V,Tafel斜率为60 mV?dec-1(图5a, b)。同时,该材料具有良好的过氧化氢催化氧化性能。

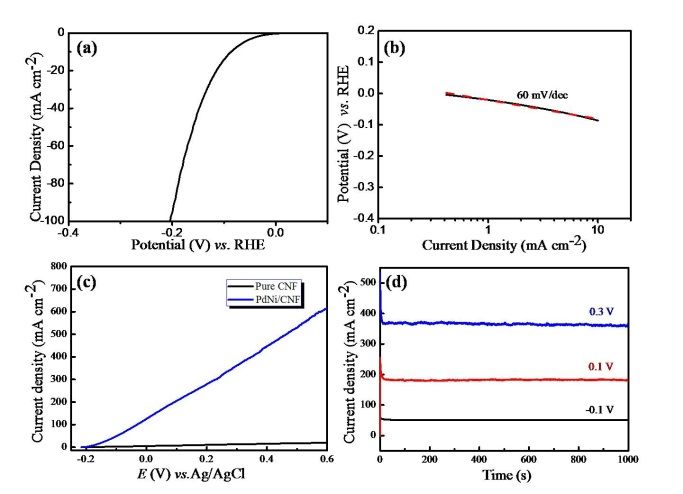

图5 PdNi/CNF电催化性能


    总之,本文发展了一种高温脉冲(HTP)技术,实现超快速、原位合成原子级混合的双金属纳米材料,且该材料具有良好的电催化功能。该方法可以应用到绝大部分双金属纳米材料的制备。


    参考文献:


    Chen F, Yao Y, Nie A, et al. High Temperature, Atomic Mixing Toward Well-Dispersed Bimetallic Electrocatalysts[J].Advanced Energy Materials, 2018.

    DOI: 10.1002/aenm.201800466

    https://onlinelibrary.wiley.com/doi/full/10.1002/aenm.201800466



更多关于材料方面、材料腐蚀控制、材料科普等方面的国内外最新动态,我们网站会不断更新。希望大家一直关注国家材料腐蚀与防护科学数据中心http://www.ecorr.org

免责声明:本网站所转载的文字、图片与视频资料版权归原创作者所有,如果涉及侵权,请第一时间联系本网删除。

关于国家科技资源服务平台

国家科技基础条件平台中心是科技部直属事业单位,致力于推动科技资源优化配置,实现开放共享,其主要职责是:承担国家科技基础条件平台建设项目的过程管理和基础性工作;承担国家科技基础条件平台建设发展战略、规范标准、管理方式、运行状况和问题的研究,以及国际合作与宣传、培训等工作;承担科技基础条件门户系统的建设与运行管理工作;参与对在建和已建国家科技基础条件平台项目的考核评估和运行监督工作。

国家科技资源服务平台相关网站


国家材料腐蚀与防护科学数据中心

国家高能物理科学数据中心

国家基因组科学数据中心

国家微生物科学数据中心

国家空间科学数据中心

国家天文科学数据中心

国家对地观测科学数据中心

国家极地科学数据中心

国家青藏高原科学数据中心

国家生态科学数据中心

国家冰川冻土沙漠科学数据中心

国家计量科学数据中心

国家地球系统科学数据中心

国家人口健康科学数据中心

国家基础学科公共科学数据中心

国家农业科学数据中心

国家林业和草原科学数据中心

国家气象科学数据中心

国家地震科学数据中心

国家海洋科学数据中心
