国家材料腐蚀与防护科学数据中心
National Materials Corrosion and Protection Data Center
中文 | Eng 数据审核 登录 反馈
太全面了,先进的激光淬火技术在机床零件上的应用
2018-07-06 13:29:49 作者:金荣植,特邀专家 来源:《金属加工(热加工)》杂志

    目前,随着高精密加工中心(MC)、数控机床(CNC机床)、柔性加工单元(FMC车床)等的日益应用,对机床零件的加工精度、尺寸精度保持性及使用寿命要求进一步提高,先进的激光淬火等技术的应用,可使机床零件(如导轨、齿轮、主轴等)的质量得到很大提高。


    激光淬火技术

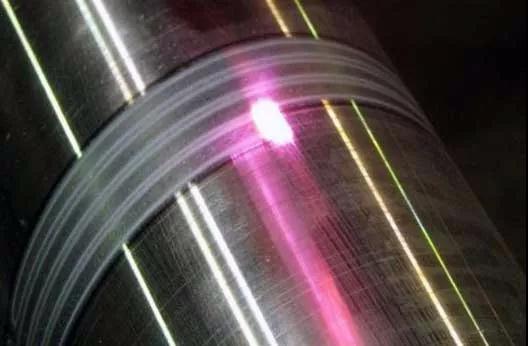

    (1)激光淬火(LHT)及其特点随着20世纪70年代中期大功率激光器的问世并投入工业生产,激光加工技术得到迅速发展。激光淬火是其中研究最早、应用面最广、技术最为成熟的激光表面改性技术。图1为激光热处理示意。



图1  激光热处理示意



    激光淬火,又称激光相变硬化,它是以功率密度<104W/cm2的激光束辐照经预处理的工件,从而使工件表面以105~106℃/s加热温度迅速上升至相变点以上,在组织奥氏体化、奥氏体晶粒未来得及长大的情况下,一旦激光停止照射,通过基体的自身热传导作用迅速冷却(冷却速度可达104~106℃/s),实现自激淬火,形成表面相变硬化层。


    与普通淬火相比,激光淬火后淬硬层组织细化,硬度普遍提高15%~20%,耐磨性能提高1~10倍;淬火后表面产生约4000MPa的残余压应力,使表层强度及抗疲劳性能得到明显改善;由于激光加热、淬火速度极快,硬化层薄(0.3~0.5mm),热影响区小,故淬火畸变微小;因自冷淬火,无淬火冷却介质的污染。


    (2)激光淬火适用范围



    激光淬火通常是对一些不要求整体淬火,尺寸精度要求较高,或采用其他方法难以处理,以及形状复杂或需进一步提高硬度、耐磨性等性能的工件表面硬化处理。


    (3)激光淬火设备



    通常包括产生激光束的激光器(CO2激光器、YAG激光器),引导光束传输的导光聚焦系统(光闸、可见光同轴瞄准、光束传输及转向、聚焦等装置),承载工件并使其运动的激光加工机(二维、多维的自动或数控加工机床等),以及其他辅助装置(屏蔽装置、对准装置等)。


    (4)激光淬火材料



    激光淬火常用材料见表1。


    表1 激光淬火常用材料




    (5)表面预处理



    为增强工件对激光辐射能量的吸收,在激光淬火前需在其表面形成一层对激光有较高吸收能力的覆层,一般采用磷化处理或涂覆含有各种吸光物质的涂料(如粒度<1μm细石墨粉+丙烯酸树脂+云母粉+丙酮;磷酸锰或磷酸锌+磷酸;碳素墨水+磷酸锰)。


    (6)激光淬火工艺参数(见表2)。



激光淬火工艺参数



项目

要求

激光器功率/kW

0.1~10

光斑功率密度/W·cm-2

1000~10000,常用1000~6000

扫描速度/mm·min-1

300~750

光束摆动宽度/ mm

5~20

光束射入角度(°

45

搭接系数

5%~20%




    (7)几种材料激光淬火工艺参数及效果(见表3)。

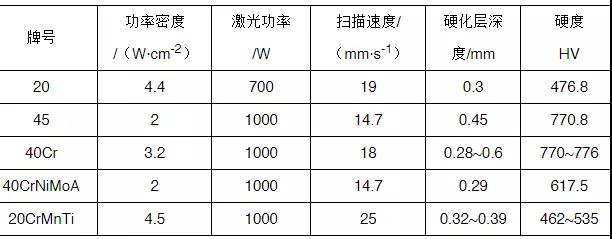

表3 几种材料激光淬火工艺参数及效果



    (8)几种材料的激光淬火层组织(见表4)。


    表4 几种材料的激光淬火层组织




    (9)激光淬火质量要求及检测



    按GB/T18683—2002《钢铁件激光表面淬火》标准执行。


    激光淬火技术在机床零件上的应用



    1.数控机床电主轴激光淬火技术应用



    实例  数控机床电主轴(见图2),主轴转速8~10×105r/min,材料为40Cr钢,先进行调质处理,激光淬火后的安装轴承处及主要表面硬度为52~56HRC。




    图2  数控机床主轴简图



    (1)主轴及随机附带4个试样,试样直径80mm,壁厚20mm,两端磨平。在采用CO2激光器进行激光硬化前,分别在主轴和试样表面上涂覆一层特别涂料,以增加对激光的吸收。


    (2)用5kW的CO2横流式激光器对主轴及试样进行激光淬火,其输出功率P=1800~2000W,扫描速度v=5mm/s,机床转速n=30r/min,扫描宽度2~3.5mm。并采用微机控制淬火机床(工作台),配备灵活通用的工装夹具,固定淬火工件作平行移动、转动或合成运动。图3为机床主轴激光淬火示意。



图3  机床主轴激光淬火示意



    (3)激光淬火化后的主轴及试样检验  淬硬层深度0.5~1.2mm;表面淬火硬度60~66HRC;组织为最外层极细马氏体+少量残留奥氏体,过渡层马氏体+铁素体+渗碳体,内层为原始组织,即回火索氏体。

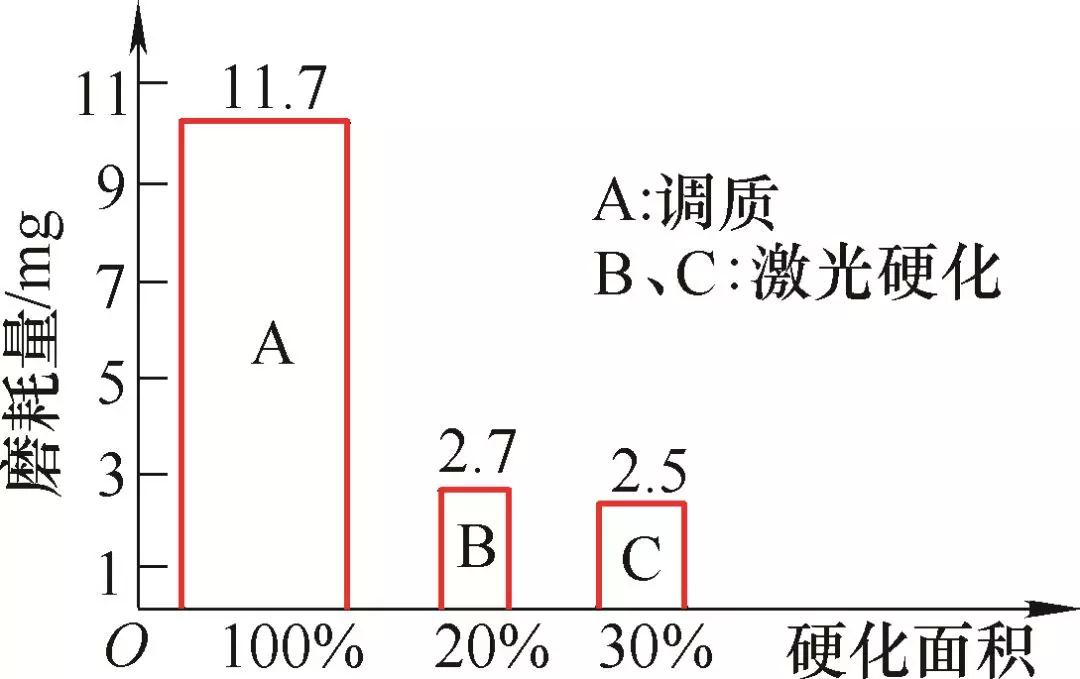

    表5为40Cr钢激光淬火与常规热处理后相对耐磨性比较。图4为40Cr钢激光淬火与调质处理耐磨性比较。通过结果可知,机床主轴经激光淬火后,主轴磨损量比普通的40Cr钢调质处理的磨量少77%~79%。


表5 40Cr钢激光淬火与常规热处理后相对耐磨性比较



处理方法

硬度HRC

相对耐磨性

对磨材料

调质

54~60

0.98

铸铁

调质 + 激光淬火

60~66

1.78

铸铁







图4  40Cr钢激光淬火与调质处理耐磨性比较



    2.数控机床镶钢导轨的激光淬火技术应用



    实例  数控机床镶钢导轨,材料为45钢,要求激光淬火。


    (1)预备热处理



    导轨经锻造后,进行常规的正火及调质处理,以细化晶粒,改善组织结构,降低内应力,并为后续激光淬火做好组织准备。


    (2)激光淬火设备及工艺参数



    采用国产31.5kW二氧化碳激光器及激光加工机床,激光输出功率P=900W,光斑直径为4mm,离焦量d=240mm,扫描速度v=10m/s。


    经上述工艺处理后的导轨,淬火区淬硬层深度为0.58mm,硬化带宽为4.47mm,硬化层组织为细针状马氏体+部分残留奥氏体,表面硬度为724~797HV0.1,相当于61~64HRC。


    (3)磨损试验

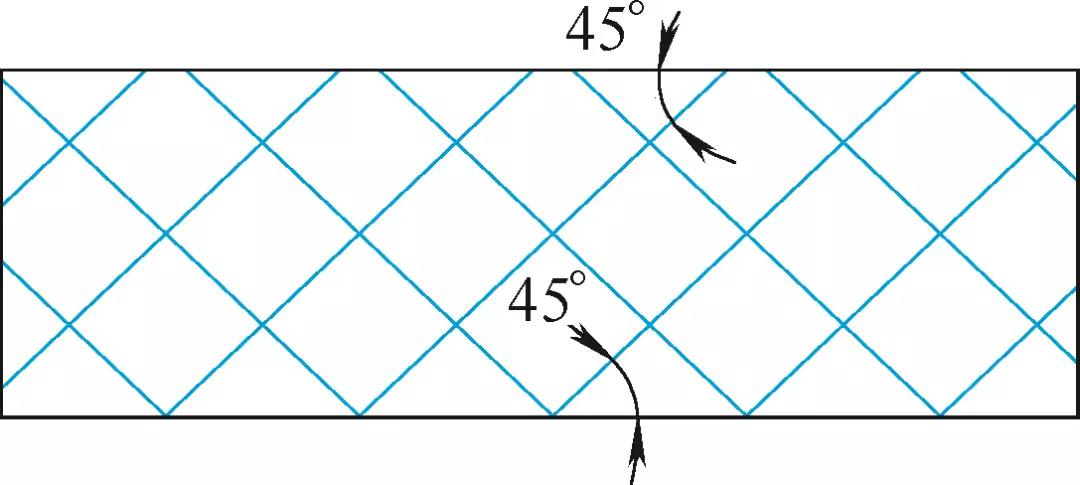

    磨损试验结果表明,当激光扫描淬火花纹为45°斜线(与导轨棱边成45°斜线,见图5),(棱形)硬化面积为40%时,导轨耐磨性高。



 图5  激光扫描淬火花纹示意



    (4)导轨畸变



    导轨采用上述激光淬火花纹、硬化面积及激光淬火工艺参数,在如图6所示的机床导轨的四个面均进行相同条件的激光淬火处理。激光淬火最大畸变(中间位置)-0.11mm(经低温时效),而整体淬火最大畸变(中间位置)0.20mm。结果表明,导轨经激光淬火后的畸变远小于整体淬火或感应淬火。




    图6  数控机床导轨示意



    3.机床离合器联结、花键套、磁轭和齿环的激光淬火技术应用



    机床离合器联结、花键套、磁轭和齿环等经激光淬火后,其质量明显优于普通盐浴或感应淬火,解决了联结爪部工作面硬度低、卡爪内侧畸变大,花键套键侧面硬度低、内孔畸变超差、小孔处开裂,磁轭和齿环渗碳淬火畸变大、发生断齿、两者啮合不良、传递力矩不足及发生打滑等缺陷。


    实例1  电磁离合器联结(见图7),材料为45钢,技术要求:硬度≥55HRC,淬硬层深度≥0.3mm,爪部直径畸变≤0.1mm,硬化面积≥80%。



 图7  电磁离合器联结



    (1)工艺流程



    全部机械加工后,在数控激光热处理机上自动进行六个爪的12个侧面激光扫描淬火。


    (2)激光淬火工艺



    激光输出功率P=1000W,透镜焦距f=350mm,离焦量d=59mm,扫描速度v=1000mm/min,生产节拍t=45s/件。


    (3)检验结果



    硬度为57~60HRC,淬硬层深度0.3~0.6mm,直径畸变≤±0.03mm,爪侧面100%淬硬。


    实例2  花键套(见图8),材料为45钢,技术要求:硬度≥55HRC,个别点允许≥50HRC,淬硬层深度≥0.3mm,内径畸变≤0.05mm,硬化面积≥80%。



图8  花键套



    (1)工艺流程



    全部机械加工后,在数控激光热处理机上自动进行六个花键的12个侧面激光扫描淬火。


    (2)激光淬火工艺



    激光输出功率P=1000W,透镜焦距f=350mm,离焦量d=59mm,扫描速度v=1200mm/min。


    (3)检验结果



    硬度为55~63HRC,淬硬层深度0.3~0.5mm,直径畸变为0~0.03mm。


    实例3  机床牙嵌电磁离合器上磁轭及齿环(见图9),材料为20、45、20CrMnTi、42CrMo钢,要求激光淬火。



图9  牙嵌式电磁离合器的磁轭和齿环



    (1)设备使用



    激光淬火设备是由数控激光热处理机和CO2激光器组成。数控激光热处理机使用日本数控系统,淬火全过程均由微机控制完成。淬火机床最高运动速度为100m/min。


    激光器采用横流连续CO2激光器。输出模式为高阶模,输出额定功率1500W,最大输出功率2000W,输出光斑直径为25mm。


    (2)工装夹具



    设计牙嵌电磁离合器上磁轭和齿环工装夹具。


    1)数控分度转台。由定位控制板、速度控制单元、直流伺服电机与立卧式回转工作台组成。整个加工过程实现了程序化、自动化。


    2)永磁式卡盘及胎具的设计。为了便于磁轭及齿环的装卡,设计并制造永磁式卡盘。


    (3)齿环的激光淬火



    齿环齿高0.6mm,齿顶宽0.8mm,齿底宽0.4mm。为保证齿顶与齿底吸收激光光束效率保持一致性,采用加热喷涂工艺,使齿部激光淬火专用涂料的涂层厚度保持一致。


    采用激光圆环形光束技术,圆环形光斑额定直径为8mm,环带额定宽度为2mm,以获得均匀的圆环层深度。


    针对齿部设计一套环形光斑淬火通道,避免工件表面熔化,缩小齿部两侧加热的不均匀性,保证齿间齿根部淬硬带的连贯性。


    表6为几种材料的激光淬火工艺参数与结果。



表6  几种材料的激光淬火工艺参数与结果



    注:扫描速度是指激光淬火时工件旋转时齿中心的线速度。


    (4)典型应用



    牙嵌的磁离合器,基体厚度7mm,外径116mm,齿高0.45mm,整个齿宽为8mm,在齿部中间有铜材。原采用高频淬火方法,因工件较薄(厚度7mm),工件畸变较大,最大畸变量达0.5mm,齿部啮合面积仅达到30%,且齿部脆性高、打滑等现象严重,扭矩达不到技术要求。


    改用激光淬火,排除了因铜材与42CrMo钢两种材料吸光率不同造成对淬火效果的影响,激光淬火后的金相组织为针状马氏体和部分板条状马氏体,解决了淬硬层差、齿顶熔化、畸变大等问题,获得了良好的淬火效果。


    4.齿轮的激光淬火技术应用



    我国从20世纪80年代就开始齿轮激光淬火的研究,同时研制出了多种激光淬火设备,通过多年的发展和成功实践,克服了传统热处理的一些缺点,达到齿轮成本与表面高性能、微畸变的最佳组合,现已成为一项实用并极有发展前景的新型表面强化技术。

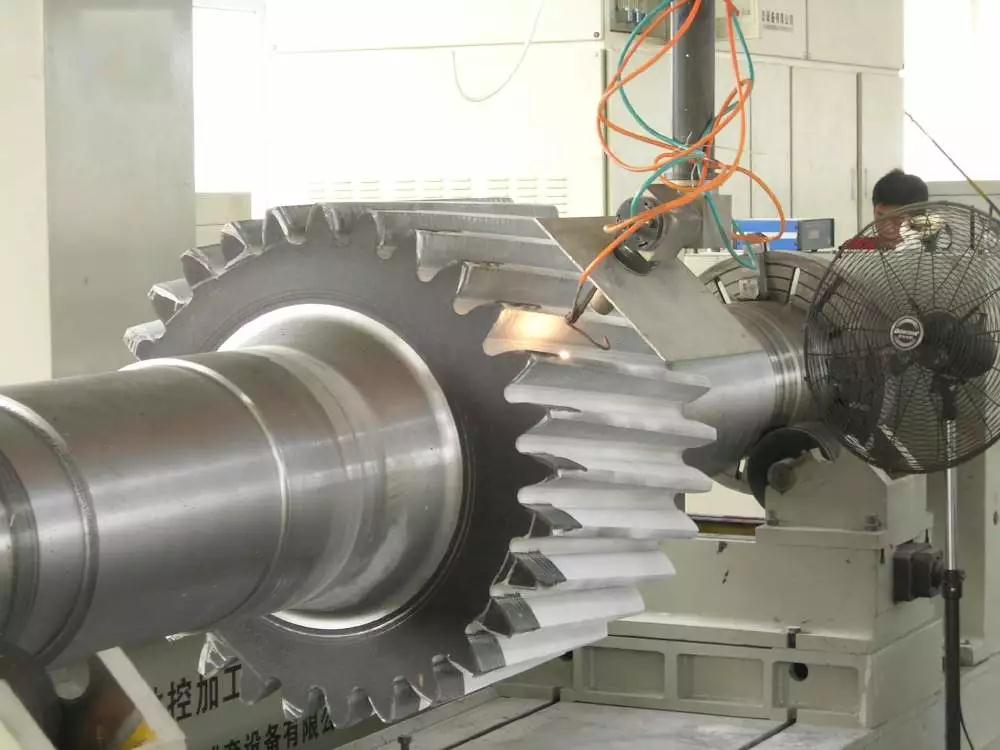

    (1)齿轮激光设备横流CO2激光器1台,专用配套冷水机组1套,数控加工机床1台,光路系统1套。图10为齿轮激光淬火。



图10  齿轮激光淬火



    (2)齿轮的激光淬火技术应用实例。


    实例  齿轮,材料为30CrMnTi钢,齿面激光淬火后要求:齿面畸变小,表面光洁,不需磨齿。


    1)齿面激光淬火工艺参数(见表7)。


    表7  齿面激光淬火工艺参数



工艺参数

强化齿顶部

强化齿根部

激光输出功率/W

1000

1020

光斑直径/mm

4.2

4.2

光斑移动速度/mm·s-1

20

20

入射角(°

80

62

透镜焦距/mm

112

112

齿面离焦量/mm

8

8

激光器真空度/kPa

13.33

13.33




    2)检验。齿面激光淬火后,表层组织由索氏体转变为细密的针状马氏体,硬度在870HV左右。硬化层深度约0.6~0.7mm。齿面接触疲劳极限由淬火前的1024MPa提高至1323MPa,强化效果明显。



免责声明:本网站所转载的文字、图片与视频资料版权归原创作者所有,如果涉及侵权,请第一时间联系本网删除。

关于国家科技资源服务平台

国家科技基础条件平台中心是科技部直属事业单位,致力于推动科技资源优化配置,实现开放共享,其主要职责是:承担国家科技基础条件平台建设项目的过程管理和基础性工作;承担国家科技基础条件平台建设发展战略、规范标准、管理方式、运行状况和问题的研究,以及国际合作与宣传、培训等工作;承担科技基础条件门户系统的建设与运行管理工作;参与对在建和已建国家科技基础条件平台项目的考核评估和运行监督工作。

国家科技资源服务平台相关网站


国家材料腐蚀与防护科学数据中心

国家高能物理科学数据中心

国家基因组科学数据中心

国家微生物科学数据中心

国家空间科学数据中心

国家天文科学数据中心

国家对地观测科学数据中心

国家极地科学数据中心

国家青藏高原科学数据中心

国家生态科学数据中心

国家冰川冻土沙漠科学数据中心

国家计量科学数据中心

国家地球系统科学数据中心

国家人口健康科学数据中心

国家基础学科公共科学数据中心

国家农业科学数据中心

国家林业和草原科学数据中心

国家气象科学数据中心

国家地震科学数据中心

国家海洋科学数据中心
