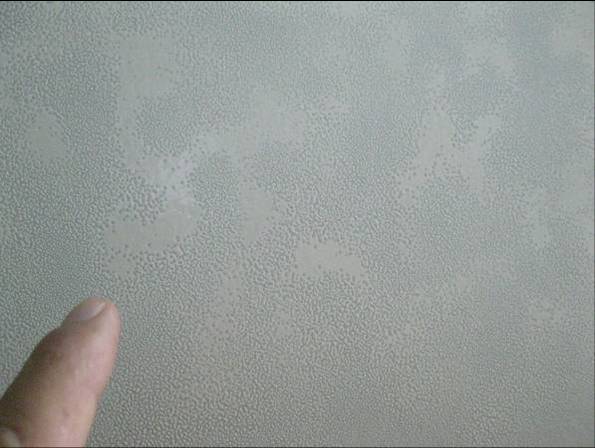

1、缺陷描述

    涂层发花、发白通常分为二类，第一类为涂层表面颜色变暗或者失去光泽导致的发花和发白现象；第二类为环氧类涂层表层产生的白色或深棕色的发粘的物质，外观上表现为涂层发花或发白，通常称这类涂层缺陷为胺析出或胺起霜。

    2、原因分析：

    2.1 第一类发花和发白的原因通常如下：

    （1）涂层未充分干燥前，被雨水或露水污染，导致涂层变色或失去光泽，外观上表现为发花或发白。

    （2）涂层被空气中的污染物（如二氧化硫等）污染，与涂层中的物质发生反应，导致涂层发花发白。

    （3）错误的稀释剂，或稀释剂用量太多。

    2.2 胺起霜导致的涂层发花、发白的原因如下：

    低温、高湿度或通风不良的环境下，环氧类涂层干燥和固化缓慢，涂层干燥过程中的涂层内的化学成分胺很可能会游离到涂层表面，和空气中的二氧化碳和水汽发生反应，生成胺基甲酸盐，导致涂层表面形成一层白色或暗棕色的发粘的物质。

    3、预防措施：在产品说明书要求进行涂装施工，并保证涂层在正确的环境条件下进行固化和干燥。

    4、纠正措施：

    4.1 对于第一类发花或发白的涂层缺陷，需要去除发花或发白的涂层，重新进行涂装。

    4.2 对于由于胺析出导致的涂层发花或发白，应用温水和合适的溶剂清洗掉表面发粘的物质后，再进行涂层覆涂。

更多关于材料方面、材料腐蚀控制、材料科普等方面的国内外最新动态，我们网站会不断更新。希望大家一直关注国家材料腐蚀与防护科学数据中心http://www.ecorr.org
