Science:金纳米棒怎么做都不均匀?激光照一照就行!
2017-11-03 11:24:13
作者:本网整理 来源:纳米人
金属纳米颗粒的形貌和尺寸均匀性,是其独特纳米效应发挥作用的重要基础,也是评判合成材料品质的关键因素。对于金纳米棒而言,由于长径比不均匀而导致的SPR谱图宽化,将严重制约其在等离激元等光学领域的应用。
问题在于:大部分合成方法所得到的纳米材料在尺寸和形貌上都存在一定的区间分布。
有鉴于此,Andrés Guerrero-Martínez,Luis M. Liz-Marzán以及Ovidio Pe?a-Rodríguez等人合作报道了一种飞秒激光脉冲退火处理法,可重塑金纳米棒溶胶,使其SPR谱图和单根金纳米棒一样尖锐。

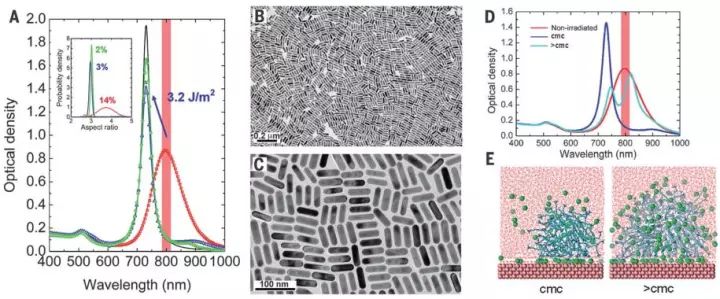

图1. 激光处理后,金纳米棒SPR峰大幅变窄
SPR谱图的窄化,关键在于纳米棒长径比的单分散性。而长径比的单分散性,并不需要纳米棒整体尺寸和形貌的单分散性。研究发现,通过飞秒激光辐照平衡传递到周围环境中的热量和沉积到纳米棒表面的能量之间的关系,精确控制辐照条件,可以有效纳米棒长径比趋于统一,而棒的形貌和体积几乎不受影响,从而使分散性变得更窄。
图2. 纳米棒塑形的模拟计算
另外,研究表明,这种飞秒激光辐照后处理塑性方法的成功,需要在快速散热冷却条件下实现,否则会引起形貌的急剧变化。而快速散热和金纳米棒表面的CTAB等表面活性剂密度强烈相关。
总之,这项研究带来为了一种简便、快速、重复性高的金纳米棒批量化处理方法,对于金纳米棒在光学领域的应用具有重要指导意义!

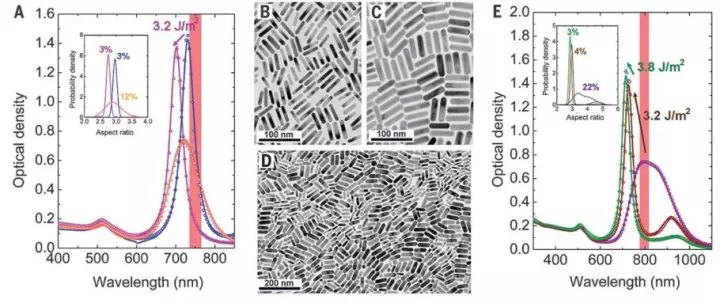

图3. 激光处理方法的普适性
Guillermo González-Rubio,Luis M. Liz-Marzán, Ovidio Pe?a-Rodríguez, Andrés Guerrero-Martínez et al. Femtosecond laser reshaping yields gold nanorods with ultranarrow surface plasmon resonances. Science 2017, 358, 640-644.
更多关于材料方面、材料腐蚀控制、材料科普等方面的国内外最新动态,我们网站会不断更新。希望大家一直关注国家材料腐蚀与防护科学数据中心http://www.ecorr.org
免责声明:本网站所转载的文字、图片与视频资料版权归原创作者所有,如果涉及侵权,请第一时间联系本网删除。
