国家材料腐蚀与防护科学数据中心
National Materials Corrosion and Protection Data Center
中文 | Eng 数据审核 登录 反馈
新疆理化所在设计合成新型硼酸盐光学晶体材料研究中获进展
2017-07-17 15:16:54 作者:本网整理 来源:新疆理化技术研究所

  硼酸盐具有丰富的化学结构,B原子可采用BO3和BO4两种配位方式,并进一步聚合成一维的链、二维的层和三维的网络,使硼酸盐具有丰富的晶体结构。因此,硼酸盐是设计合成新型光学晶体材料的优选体系。基于阴离子基团理论,BO3平面基元具有不对称电子云分布的π 共轭轨道,具有较大的微观极化率,平行排列的BO3平面基元利于使材料获得好的倍频效应和双折射性质,这两个参数直接决定了材料的激光转换效率和倍频应用波段范围。


  中国科学院新疆理化技术研究所新型光电功能材料研究团队在设计合成新型紫外光学晶体材料方面进行了系统的探索研究,通过大量实验,合成出具有新颖结构特点的硼酸盐Li6Zn3(BO3)4。该晶体结晶于三斜晶系P-1空间群,结构中含有近平面排列的孤立BO3基团使其具有相对较大的双折射率(0.065@1064 nm)。该结构中首次报道了共面连接的LiO4四面体。科研人员全面系统地总结了近100种含锂硼酸盐化合物,分析晶体结构Li-O多面体特性,归纳了Li-O配位阴离子基团种类和基团间的配位方式。研究发现,由于LiO4四面体共面连接时Li-Li原子间存在较大的斥力,导致共面连接的LiO4四面体情况非常罕见。此外,科研人员通过相关性能测试发现,Li6Zn3(BO3)4在温度290℃-360℃和650℃-770℃范围有两个可逆相变,是一种潜在的相变材料。

  相关研究成果作为封面文章发表在《无机化学前沿》(Inorganic Chemistry Frontiers)上。

  该研究工作得到国家自然科学基金、新疆维吾尔自治区国际合作等的项目资助。

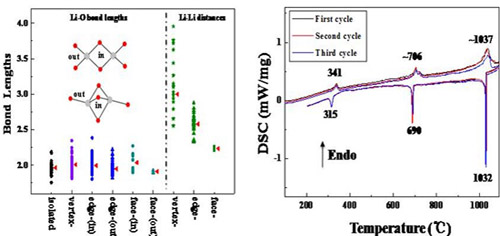

  Li-O配位和硼酸锂锌的差热-热重曲线



免责声明:本网站所转载的文字、图片与视频资料版权归原创作者所有,如果涉及侵权,请第一时间联系本网删除。

关于国家科技资源服务平台

国家科技基础条件平台中心是科技部直属事业单位,致力于推动科技资源优化配置,实现开放共享,其主要职责是:承担国家科技基础条件平台建设项目的过程管理和基础性工作;承担国家科技基础条件平台建设发展战略、规范标准、管理方式、运行状况和问题的研究,以及国际合作与宣传、培训等工作;承担科技基础条件门户系统的建设与运行管理工作;参与对在建和已建国家科技基础条件平台项目的考核评估和运行监督工作。

国家科技资源服务平台相关网站


国家材料腐蚀与防护科学数据中心

国家高能物理科学数据中心

国家基因组科学数据中心

国家微生物科学数据中心

国家空间科学数据中心

国家天文科学数据中心

国家对地观测科学数据中心

国家极地科学数据中心

国家青藏高原科学数据中心

国家生态科学数据中心

国家冰川冻土沙漠科学数据中心

国家计量科学数据中心

国家地球系统科学数据中心

国家人口健康科学数据中心

国家基础学科公共科学数据中心

国家农业科学数据中心

国家林业和草原科学数据中心

国家气象科学数据中心

国家地震科学数据中心

国家海洋科学数据中心
