国家材料腐蚀与防护科学数据中心
National Materials Corrosion and Protection Data Center
中文 | Eng 数据审核 登录 反馈
科研进展|金属陶瓷超材料薄膜制备新方法问世
2017-03-24 11:28:02 作者:曹鸿涛 来源:宁波材料技术与工程研究所

  超材料是具有天然材料所不具备的超常物理性质的人工复合结构或复合材料,它们在超快光调制、负折射率、倏逝波传播、反常多普勒效应、亚波长成像、隐身、全光通讯、手性识别、光子晶体等领域具有重大应用价值。


  近日,中国科学院宁波材料技术与工程研究所高俊华副研究员和曹鸿涛研究员团队提出了金属陶瓷超材料薄膜制备新方法。相关制备技术申请了国家发明专利,学术成果以“Template-free growth of well-ordered silver nano forest/ceramic metamaterial films with tunable optical responses”为题发表在《先进材料》(Adv. Mater., 2017, DOI: 10.1002/adma.201605324) 上。



1纳米线阵列


  该方法采用传统的射频共溅射沉积工艺,辅以衬底偏压,制备了定向排布Ag金属纳米线/氧化铝陶瓷复合超材料薄膜,纳米线间距(轴心到轴心)进入sub-5 nm区间, 阵列中纳米线平均直径约为3 nm;纳米线长径比可根据沉积时间来灵活调整;


 1

2


  Figure 1. Cross-sectional TEM images for the single-layer Ag nanowire array embedded in alumina (a) and in silica matrix (b),Cross-sectional TEM images for silver nanoweires embedded in the ceramic matrix (c)。



2多层纳米线结构


3

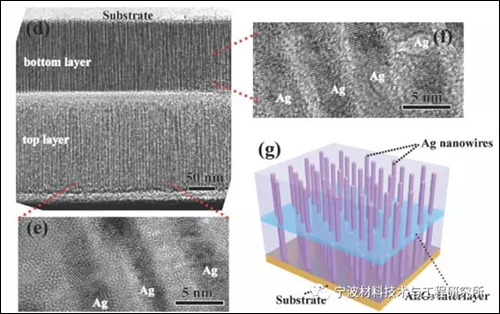

  Figure 2. The cross-section TEM image (d), the corresponding HRTEM images (e,f) and the schematic diagram of the doule-layer sample DL-2.


  利用PVD镀膜良好的扩展性,不仅能实现大面积超材料薄膜的制备,还能方便地以“盖楼”的方式构筑多层超材料薄膜结构,其中不同层之间可以具有相同的几何结构特性,亦可以“个性化定制”各个层的结构特性;此外,由于是在近似室温下制备,故无需单晶或者导电衬底,甚至可以在PET等柔性衬底上制备,为柔性超材料这一新兴概念提供了实物支撑。


  3光学瞬态性能


  研究人员从经典热力学、界面结合力、施加衬底偏压后的沉积区域的溅射粒子动力学分析,辅以对比实验和高分辨微结构观察,澄清了Ag金属纳米线/氧化铝陶瓷复合超材料薄膜直接生长的物理化学机制。上述结构各向异性超材料展现出了奇异的瞬态光学性能。该材料在可见光区展现出超快的非线性光学特性,等离激元漂白过程弛豫时间在1.5 皮秒左右。


 4

5


  Figure 3. schematic illustrations showing the sputtering configuration of the apparatus (left side) and the formation mechanism of Ag nanowire array metamaterial (right side)。


  《Template-free growth of well-ordered silver nano forest/ceramic metamaterial films with tunable optical responses》文章摘要:


  Currently, the limitations of conventional methods for fabricating metamaterials composed of well-aligned nanoscale inclusions either lack the necessary freedom to tune the structural geometry or are difficult for large-area synthesis. In this Communication, the authors propose a fabrication route to create well-ordered silver nano forest/ceramic composite single-layer or multi-layer vertically stacked structures, as a distinctive approach to make large-area nanoscale meta-materials. To take advantage of direct growth, the authors fabricate single-layer nanocomposite films with a well-defined sub-5 nm interwire gap and an average nanowire diameter of ≈3 nm.


  该研究在生长机理和第一性原理计算方面与宁波材料所黄峰研究员、都时禹研究员有合作,在光学领域进跟哈尔滨工业大学物理系宋瑛林教授行了深度的跨单位合作。该项工作得到国家自然科学基金、浙江省自然科学基金、浙江省重点实验室和宁波市科技创新团队等项目的资助。









更多关于材料方面、材料腐蚀控制、材料科普等方面的国内外最新动态,我们网站会不断更新。希望大家一直关注国家材料腐蚀与防护科学数据中心http://www.ecorr.org

免责声明:本网站所转载的文字、图片与视频资料版权归原创作者所有,如果涉及侵权,请第一时间联系本网删除。

关于国家科技资源服务平台

国家科技基础条件平台中心是科技部直属事业单位,致力于推动科技资源优化配置,实现开放共享,其主要职责是:承担国家科技基础条件平台建设项目的过程管理和基础性工作;承担国家科技基础条件平台建设发展战略、规范标准、管理方式、运行状况和问题的研究,以及国际合作与宣传、培训等工作;承担科技基础条件门户系统的建设与运行管理工作;参与对在建和已建国家科技基础条件平台项目的考核评估和运行监督工作。

国家科技资源服务平台相关网站


国家材料腐蚀与防护科学数据中心

国家高能物理科学数据中心

国家基因组科学数据中心

国家微生物科学数据中心

国家空间科学数据中心

国家天文科学数据中心

国家对地观测科学数据中心

国家极地科学数据中心

国家青藏高原科学数据中心

国家生态科学数据中心

国家冰川冻土沙漠科学数据中心

国家计量科学数据中心

国家地球系统科学数据中心

国家人口健康科学数据中心

国家基础学科公共科学数据中心

国家农业科学数据中心

国家林业和草原科学数据中心

国家气象科学数据中心

国家地震科学数据中心

国家海洋科学数据中心
