自从德国和日本分别成功研制出了高效减水剂后，各种矿物掺合料和高效添加剂的使用就弥补了水泥凝胶体在微观尺度的很多缺陷。目前，矿物掺合料也几乎成了混凝土必不可少的功能性组分材料。粉煤灰作为活性矿物掺合料的代表，受到国内外研究学者的青睐，对其掺加到混凝土的耐久性做了大量试验研究。虽然由于试验材料、方法等的不同，试验结论虽然有所差异，但在粉煤灰的掺量对于混凝土耐久性的影响方面却得出了一致的结论。因此文章将从抗氯离子渗透性、抗碳化性能和抗冻性三个方面来综述粉煤灰掺量对混凝土耐久性的影响。

  1 粉煤灰对混凝土的贡献

  煤灰可以与水泥水化产物Ca（OH）2反应形成与C-S-H凝胶具有相似组成和力学性能的产物，而且可以降低毛细孔体积和孔径，提高混凝土强度。并且在浇注大体积混凝土时，用粉煤灰部分代替水泥，可以降低混凝土的水化热，减少温度裂缝的产生。粉煤灰对混凝土的贡献主要表现在三大效应，即火山灰效应、微集料效应和形态效应。①火山灰效应指的是粉煤灰中的活性SiO2与水泥的水化产物Ca（OH）2进行二次水化反应，生成难溶的水化硅酸盐C-S-H凝胶沉积在骨料与水泥石界面的孔隙内，水化硅酸盐C-S-H凝胶呈纤维状，具有很大的刚性和比表面积，凝胶粒子间存在着范德华力和化学键力，提高了混凝土的粘结强度和结构稳定性；②形态效应是指粉煤灰颗粒呈大小不等的球状玻璃体，表面致密光滑，在表面负电性的作用下，可以有效地分散水泥颗粒，使浆体充分包裹骨料颗粒，在塌落度和和易性不变的情况下降低用水量，起到减水作用；③微细集料效应是指按照Aim和Goff模型理论，当把揍有超细矿物掺合料的水泥基材料系统看作多元系统，则在该系统中存在着一个最紧密堆积，其值取决于超细矿物接合料颗粒与水泥颗粒的直径比，该比值越小，最紧密堆积值越大。粉煤灰颗粒的平均粒径比水泥颗粒小约一个数量级，粉煤灰细微颗粒均匀分散到水泥浆体中，填充水泥水化后的孔隙或与水泥水化产物反应，改善了混凝土的孔结构，使混凝土更加密实。

  2 粉煤灰掺量对混凝土耐久性的影响

  2.1 对抗渗性能的影响

  粉煤灰的加入会增加混凝土硬化前期的孔隙率，降低前期混凝土的抗渗性能。但随着水泥水化产物Ca（OH）2的增多，粉煤灰的活性被激发，与Ca（OH）2发生二次水化反应生成水化硅酸盐凝胶，填充细化反应前期产生的孔隙。在这期间，微集料效应也发挥作用，混凝土的孔隙率降低，大孔孔径减小，密实度增大。但粉煤灰掺量过大也会因为未水化颗粒过多沉积在胶凝材料与骨料的界面处，影响混凝土的黏聚性，降低混凝土的密实度。混凝土的密实度不仅影响到抗氯离子渗透性，还关系到混凝土的抗碳化、抗冻和耐腐蚀性能。因此混凝土的抗渗性能是衡量混凝土耐久性的重要指标。

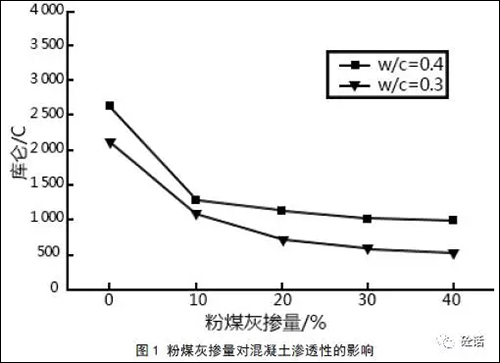

  谢友均等人在C40高性能混凝土中掺入0，10%，20%，30%，40%的粉煤灰的混凝土进行试验研究。结果表明：随着粉煤灰掺量的增加，混凝土的电通量降低。在粉煤灰掺量20%左右时，电通量值降低幅度减小，曲线趋于平缓（见图1），当强度变化时这个掺量范围不发生变化。

  王稷良等人在C60高强混凝土中用粉煤灰取代水泥，试验结果表明：随着粉煤灰掺量的增加，混凝土的氯离子渗透系数逐渐减小，粉煤灰掺量由25%到36%时，氯离子渗透系数减小幅度会变的十分微小。

  汤文秀以再生混凝土材料为实验对象，掺入不同掺量的粉煤灰后，测定混凝土的孔隙率指标、自由氯离子指标、导电量和氯离子扩散系数，得出结论：粉煤灰可以明显提高再生混凝土的抗氯离子渗透性能。随着粉煤灰掺量的增加，再生混凝土的孔隙率、导电量和氯离子扩散系数均逐渐降低。在粉煤灰掺量20%时，再生混凝土的大孔占总孔隙的比率最低，自由氯离子指标最佳。

  Faiz等人的试验研究得出的最佳掺量范围又有所增加，粉煤灰掺量在32%时表现出比其他掺量更好地抗渗、耐腐蚀性。并且硬化后期孔隙总体积也较小，而若采用超细粉煤灰则在掺量8%时耐久性最佳。

  但赵年全的试验结果与以上结论并不相同，最佳掺量范围有所升高，而且粉煤灰的掺加降低了电通量值。赵年全在C60高性能混凝土中分别掺入0，10%，20%，30%，40%，50%，60%的粉煤灰，进行试验，电通量法测混凝土的抗氯离子渗透性。结果显示：掺加粉煤灰的混凝土电通量值明显降低，且在30%～40%有一个低谷。在此掺量间，混凝土的抗氯离子渗透性有最佳值（见图2）。这可能是所采用的粉煤灰质量和测试龄期的不同造成的。

  张嘉新等人在混凝土中分别掺入0，10%，20%，30%的粉煤灰，通过测定不同龄期混凝土的总孔隙率、最可几孔径、比孔容积和RCM法测抗渗性。得出结论：28d龄期以前，混凝土的抗渗性随着粉煤灰掺量的增加而降低，随着龄期的延长，尽管总孔隙率未有明显降低，但孔径明显细化，有害孔数量明显减少；90d龄期时，掺20%粉煤灰的混凝土抗渗性最好，并且随着龄期的增长，混凝土的抗渗性有随粉煤灰掺量的增加而提高的趋势（见图3）。

  2.2 对抗碳化性能的影响

  粉煤灰对混凝土抗碳化性能的改善作用主要体现在两个方面：①粉煤灰中的活性成分与氢氧化钙二次反应产生的C-S-H类凝胶阻断或减小了毛细孔径，使混凝土微观结构致密，CO2分子难以侵入；② C-S-H类凝胶可以吸附部分CO2，阻止其继续侵入。但是粉煤灰中的活性成分与Ca（OH）2反应，使混凝土孔溶液的PH值由原来的13降低到9左右。实际上，在CO2和水的作用下，当PH值降低到11左右时，钢筋表面的钝化膜就会破坏。粉煤灰对混凝土抗碳化性能的影响就是在这正负两个方面的作用下形成的。

  Sulapha 等人对矿物掺合料混凝土进行了实验研究，发现掺加粉煤灰的混凝土比起未掺矿物掺合料的混凝土碳化更深。由于掺合料的加入引起的火山灰效应，混凝土中Ca（OH）2量减少，导致碳化速度加快。彭波等人的研究表明：粉煤灰的掺入会加速混凝土的碳化，并且掺量越大，速度越快。刘斌与Michael对碳化速度描述的更为细致。刘斌在不同水灰比的普通强度混凝土中分别掺入0，20%，40%，60%的粉煤灰进行抗碳化实验。研究表明：随着水灰比的增大，混凝土抗碳化能力下降，在不同的水灰比下，混凝土的抗碳化性能均随着粉煤灰掺量的增加而降低。当掺量为20%和40%时，碳化深度随时间的增长变得缓慢（见图4）；Michael试验研究认为粉煤灰掺量在15%～30%时其抗碳化性能与不掺粉煤灰的混凝土相近，但掺量为50%以上时其抗碳化性能急剧下降。这两者在掺量范围上的差异可能与水灰比和所选用的粉煤灰质量不同有关。高英力等人通过测定28d和56d龄期混凝土的碳化深度和内部孔溶液的PH值研究表明，Ⅱ级粉煤灰的掺入可以显著降低轻骨料混凝土的抗碳化性能，而超细粉煤灰对轻骨料混凝土碱度的影响不大， 但当粉煤灰掺量大于20% 时，混凝土内部孔溶液碱度会随着粉煤灰掺量的增加逐渐降低，混凝土的抗碳化能力也减弱。于光林考虑对钢筋的影响，他通过试验研究认为粉煤灰与混凝土中Ca（OH）2发生反应，降低了混凝土中的碱性，对钢筋锈蚀不利，特别是掺量超过30%时对钢筋混凝土中的钢筋明显不利。

  2.3 对抗冻性能的影响

  混凝土的冻融破坏与本身的强度和孔结构有关，受温湿度环境的影响。当水泥水化产生Ca（OH）2后，粉煤灰与其进行二次水化反应，产生的水化硅酸钙凝胶使混凝土内部结构更加致密，有害孔的数量减少。但混凝土硬化前期，二次水化反应进行较慢，粉煤灰混凝土的抗冻性能较差。粉煤灰掺量越多，水化反应越慢，越不利于消除有害孔，混凝土的抗冻性能越差；粉煤灰掺量过少又不足以降低水化热，减少温缩裂缝，起到改善混凝土微观结构的作用。因此合适的粉煤灰掺量对混凝土的抗冻性能有重要的影响。

  刘数华等人在普通强度的混凝土中分别掺加0，15%，30%，45%的粉煤灰，进行了实验。实验结果表明：90d龄期内，混凝土的强度随粉煤灰掺量的变化值不太大，当粉煤灰掺量为30%时，混凝土的抗压强度和抗折强度都最大；经过300次冻融循环后混凝土的强度和重量损失均随着粉煤灰掺量的增加而减小，粉煤灰掺量从0提高到15%时，混凝土的300次冻融后强度和重量损失急剧降低，当掺量继续增大时，强度和质量损失基本不变。即粉煤灰掺量15%时对抗冻性的提高达到最佳。当采用不同等级的粉煤灰时，也会出现类似的性质。任建章等人在混凝土中分别掺入0，15%，25%，35%的Ⅰ级和Ⅱ级粉煤灰，在试件连续冻融100次后，掺加Ⅰ级粉煤灰的混凝土抗冻性比未掺加粉煤灰的试件好，且有一个最佳掺量15%。在此之后随掺量的增加，抗冻性下降。而掺加Ⅱ级灰的混凝土抗冻性比未掺加粉煤灰的试件要差，但在15%以后相对动弹模量加速下降（见图5、图6）。在高强混凝土中，最佳掺量又有所变化。王稷良等人在高强混凝土中分别掺入0，14%，25%，36%的粉煤灰进行试验。研究表明：掺加粉煤灰的混凝土与基准混凝土的抗冻性均很好，当粉煤灰掺量掺量为14% 和25%时，相对动弹性模量下降幅度不明显，在粉煤灰掺量达到36%时，相对动弹性模量下降幅度较大。这主要是因为高强混凝土本身强度较高，结构致密所致，因而也具有较好的抗冻性。大体积混凝土对强度要求不高，往往通过掺入大量粉煤灰来减少水化热，这对混凝土的抗冻性非常不利。王述银等人试验研究表明，在掺量一定时，粉煤灰的掺加可以提高混凝土的抗冻性。但掺量超过40%时，在达到破坏指标之前，混凝土表面就出现较严重的剥蚀，质量损失率已超过5%。

  3 结论

  粉煤灰对混凝土耐久性的影响随粉煤灰的质量，混凝土的水灰比、龄期，复掺矿物掺合料的种类，添加剂的掺量和其他材料的用量等的变化而有所不同。这些研究结论或者针对某一类混凝土，或者针对耐久性的某一指标，但粉煤灰对于混凝土的影响规律不应止于此。粉煤灰的掺入对混凝土强度和耐久性并不是完全有利的。粉煤灰对混凝土的早期强度不利，各项耐久性指标也较差，但对硬化后期混凝土的耐久性有明显改善。随着粉煤灰掺量的变化，混凝土各项耐久性指标也表现出一定的规律性。在龄期一定时，随着粉煤灰掺量的增加，混凝土的抗氯离子渗透性逐渐降低，在掺量20%～30%，会取得一个最佳值；随着粉煤灰掺量的增加，混凝土抗碳化性能降低，掺量在20%～35%时，碳化速率会较其他掺量的速率减慢；优质的粉煤灰可以提高混凝土的抗冻性能，且掺量在15%～25%时，混凝土的相对冻融破坏较小，掺量过大对混凝土的抗冻性不利。虽然这些掺量数据会随着所选用粉煤灰的质量、细度的不同而有所差别，也会因为混凝土的强度、水灰比、添加剂种类的不同有所改变，但是不能否认25%左右的一个掺量范围内无论是在普通混凝土、高强混凝土、轻骨料混凝土还是再生混凝土中都表现出较其它掺量优异的性质，出现最佳值或分界点。因此粉煤灰对混凝土耐久性影响最佳掺量是一个值得研究的课题。（张明，李敏）

更多关于材料方面、材料腐蚀控制、材料科普等方面的国内外最新动态，我们网站会不断更新。希望大家一直关注国家材料腐蚀与防护科学数据中心http://www.ecorr.org
