聚氨酯粉末涂料作为粉末涂料的一种，具有许多优良的性能，其涂膜的光泽度高、装饰性能优良，耐磨性能强，附着力好，同时又具有良好的耐候性、防腐性、电性能和机械性能，可以说它兼顾了环氧和丙烯酸粉末涂料的优点，又比纯聚酯粉末涂料具有无毒的优点。在包括工业、农业、交通运输业以及航天航空业在内的许多应用领域里，该粉末涂料均可发挥其优势。
聚氨酯粉末涂料以含羟基聚酯树脂与封闭异氰酸酯固化剂为基料，加流平剂、颜填料等经混合、熔融、挤出、粉碎而成。当涂层烘烤时处于封闭状态的异氰酸酯解封而释出，用于固化。整个固化反应示意如下：

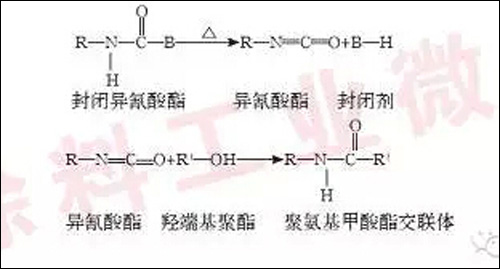

固化反应示意图
异氰酸酯能与任何含活泼氢的化合物反应，除上述与羟基生成氨基甲酸酯外，还可与羧基生成酰胺，与水、胺、脲、氨基甲酸酯和胺等分别生成胺、脲、缩二脲基甲酸酯和酰基脲。
聚氨酯粉末涂料除具有常规通用粉末涂料的通性之外，还具有以下特点：
1.粉末涂料熔融流平时熔融黏度低，涂膜流平性好。特别是封闭剂解封之前不起化学反应，使涂料具有足够的流平时间，容易得到平整的光滑涂膜。
2.对被涂物的附着力好，一般不需要涂底漆。
3.涂料配制范围比纯聚酯粉末宽，通过改变树脂结构和羟基值、封闭型聚氨酯树脂含量，可配制不同性能要求和固化速度变化的粉末涂料，粉末涂料配色性能好。
4.涂料成膜后的物理机械性能和耐化学药品性能优良。
5. 芳香族异氰酸酯固化粉末涂料的防腐性好，适于户内使用；脂肪族异氰酸酯固化粉末涂料的耐候性好，适于户外高装饰使用。
6. 涂料的施工性好，主要以静电粉末喷涂法施工。
聚氨酯粉末涂料的最大缺点是在烘炉内固化成膜时，释放出封闭剂，造成对环境大气的污染。另外，当涂膜过厚时，由于封闭剂的释放容易产生针孔或气泡。为此，要尽量减少封闭剂的用量，降低对大气的排放，同时考虑用无毒封闭剂。
