当钢材表面经喷射清理后，就会获得一定的表面粗糙度或表面轮廓。表面粗糙度可以用形状和大小来进行定性。经过喷射清理，钢板表面积会明显增加很多，同时获得了很多的对于涂层系统有利的锚固点。当然，并不是粗糙度越大越好，因为涂料必须能够覆盖住这些粗糙度的波峰。太大的粗糙度要求更多的涂料消耗量。一般用于裸钢表面的防腐蚀涂料系统要求的表面粗糙度通常为 Rz=40~100微米。
1.粗糙度的定义
对表面粗糙度的定义有以下几种：
hy：在取样长度内，波峰到波谷的最大高度， ISO8503-3（显微镜调焦法）

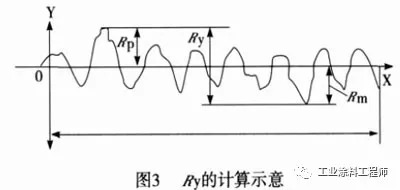

Ry：在取样长度内，波峰到波谷的最大高度，ISO8503-4（触针法）

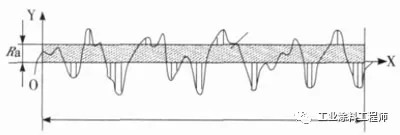

Ra：波峰和波谷到虚构的中心线的平均距离， ISO 3274
Ry5：在取样长度内，五个波峰到波谷最大高度的算术平均值，ISO8503-4（触针法）有关 Rz的表述与Ry5其实是相同的，Rz的表述来自于德国标准 DIN 4768-1。Ra和 Rz 之间的关系是 Rz相当于 Ra的 4~6倍。
2. 表面粗糙度的评定标准
为了测定钢板表面粗糙度，不同的标准规定了相应的仪器可以使用，测量值以微米（µm）为单位。
国际标准 ISO 8503分成五个部分在来说明表面粗糙度：
ISO8503-1：表面粗糙度比较样块的技术要求和定义
ISO8503-2：喷射清理后钢材表面粗糙度分级 ―样板比较法
ISO8503-3：ISO基准样块的校验和表面粗糙度的测定方法 ―显微镜调焦法
ISO8503-4：ISO基准样块的校验和表面粗糙度的测定方法，触针法
ISO8503-5：表面轮廓的复制胶带测定法
我国的国家标准 GB/T 13288.1至GB/T 13288.5，系等同翻译了 ISO8503系列标准（注：需注意版本之间的差别）。
3. 比较样块法评定表面粗糙度
在涂装现场较为常用的粗糙度评定方法是比较样块法。常用的粗糙度比较板有英国易高Elcometer125，荷兰TQC LD2040、LD2050以及英国PTE R2006、R2007等。
ISO 8503-1比较样块有四部分，分别用钢砂（样块 G）和钢丸（样块 S）喷射处理过，在比较样块的背面分别帖有标签S和G来进行区分（表1）。
表 1 ISO表面粗糙度度比较样块的名义值和公差
|
粗糙度样块
|
部位
|
名义值 a/µm
|
公差/µm
|
|
钢砂（G）喷射
|
1
|
25
|
3
|
|
2
|
60
|
10
|
|
3
|
100
|
15
|
|
4
|
150
|
20
|
|
钢丸（S）喷射
|
1
|
25
|
3
|
|
2
|
40
|
5
|
|
3
|
70
|
10
|
|
4
|
100
|
15
|
注：a.当使用显微镜调焦法（ ISO 8503-3）时，其名义读数为 hy，当使用触针法（ ISO8503-4）时，其名义读数为 Ry5。
ISO 8503-3将涂装前钢材表面经磨料喷、抛丸清理后形成的表面粗糙度分为细、中和粗三个粗糙度等级（注：低于这个范围的超细级和超粗级作为粗糙度等级以外的延伸，工业一上般不使用），这些等级分别由文字和标准比较样块来定义，粗糙度等级级别的划分见表 2。
表 2 粗糙度等级级别的划分
|
级别
|
代号
|
定义
|
粗糙度参数值 Ry5
|
|
丸状磨料
|
棱角状磨料
|
|
超细
|
|
钢材表面所呈现的粗糙度小于样块1所呈现的粗糙度
|
<25
|
<25
|
|
细
|
F
|
钢材表面所呈现的粗糙度等同于样块 1与样块 2所呈现的粗糙度之间
|
25~＜40
|
25~＜60
|
|
中
|
M
|
钢材表面所呈现的粗糙度等同于样块 2所呈现的粗糙度，或介于样块2和样块 3所呈现的粗糙度之间
|
40~＜70
|
60-＜100
|
|
粗
|
C
|
钢材表面所呈现的粗糙度等同于样块 3所呈现的粗糙度，或介于样块3和样块 4所呈现的粗糙度之间
|
70~＜100
|
100~＜150
|
|
超粗
|
|
钢材表面所呈现的粗糙度等同于或大于样块所呈现的粗糙度
|
≥100
|
≥150
|
使用 ISO8503-1或 GB/T13288.1比较样块进行粗糙度评定时，可以用目测和指划表面来比较样块与喷射处理表面，必要时，也可使用不大于 7倍的放大镜来帮助判断。
4. 复制胶带法评定粗糙度
ISO ISO8503-5：2004《表面轮廓的复制胶带测定法》，NACE RP0287《磨料喷射清理钢板表面轮廓现场测量--复制胶带》，以及 ASTM D4417方法 C，可以有效地测量出表面粗糙度的具体数值，表面粗糙度可用复制胶带进行测量，复制胶带是由 Testex 公司生产的专利产品。通常使用二种类型的胶带：粗级，用于测量0.8mils至 2.0mils（20?m至 50?m）的表面粗糙度；特粗级，用于测量 1.5mils至 4.5mils（38?m至 114?m）的表面粗糙度。
通常在一定的区域内要测量三点，这样可以看出粗糙度是否均匀，以及求得其平均值。检测程序：
（1）待测量表面清除灰尘和喷砂用磨料等杂质；
（2）选择合适带有一块不可压缩聚酯薄膜 （Mylar）和可压缩泡沫塑料小方块的复制胶带，黏贴在喷砂清理过的表面上，暗的一面朝下，掀起一角以备撕除；
（3）来回刮平贴紧上面的圆形部分，用一个硬的圆形摩擦工具，例如：搅酒棒，将泡沫紧压在喷砂清理过的表面上，待其均匀呈现暗色，形成实际表面粗糙度的确切的反压印复制品；
（4）将胶带从表面上除去，用测微计测量泡沫和塑料膜的厚度。测微计的读数减去Mylar薄膜的厚度50µm （2mils）即为表面粗糙度的读数。
5. 触针法评定表面粗糙度
触针法测量的是表面峰顶到谷底的高度，至少测量5个点以上取平均值。常用的粗糙度仪有英国易高Elcometer123，Elcometer224，荷兰TQC SP1560，美国Defelsko PosiTector SPG以及英国PTE R1006。测量最准确的方式是复制胶带法，但触针法测量方便，直接读数且无需额外的耗材，成本较低，因此也是最常用的一种方法。
