1. 工程概况
         南京龙潭至镇江之间，有两根24km长平行于铁路的通信电缆，电缆外径40mm，有2.5mm聚氯乙烯绝缘层，铝壳外径35mm，壁厚3mm。采用该电缆作为牺牲阳极法阴极保护试验项目。

        沿线主要穿越农田。土壤电阻率平均为24.36Ω·m。土壤pH值在6.5-7之间，微偏酸性。电缆对地等效电阻平均值为1.3Ω。电缆外壳对地自然电位在-624～-694mV (CSE，下同)之间。

2. 阴极保护设计
        1）阴极保护参数的选取
        保护电位取-800～-1000mV，保护电流密度取80μA/，m²。

        2）牺牲阳极的选择
        铝壳在采取阴极保护时，如果保护不当，则会造成碱的腐蚀。锌合金阳极电流效率高（85%以上），使用稳定，不易产生由交流电而引起的极性逆转。锌合金牺牲阳极在土壤中的电位在-1.2V左右，电缆铝护套在中性土壤中电位在-0.6V左右，两者有0.6V电位差，用来保护铝护套应该说是可行的。采用锌合金阳极的另一特点是不会因过保护对铝护套造成危害。因为锌合金牺牲阳极和铝在土壤中析氢电位均在-1.2V左右。

        3）牺牲阳极的布置

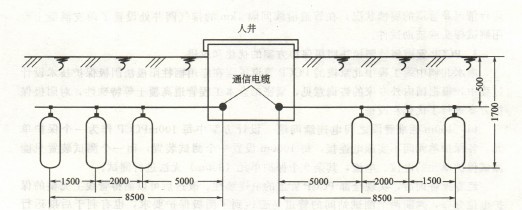

        以无人增音站作为阳极接线井，可以减少施工难度，节省制造接线桩、土石方开挖、电缆开壳、引线及包扎等费用，且便于管理。阳极采用ZA-3型锌合金阳极，尺寸为（27+47）mm*37mm*1000mm，每支重9.8kg，每根电缆每组三支牺牲阳极按下图方式布置。



        4）牺牲阳极的安装
        牺牲阳极保护的施工包括两个部分：一是牺牲阳极埋设前的处理和装袋；二是牺牲阳极的现场埋设。牺牲阳极的安装关键是牺牲阳极的引线和封头。如果封头不好，地下水通过毛细作用不断渗透到导线中去，由于导线绝缘的屏蔽作用，导线内部得不到阴极保护，长期腐蚀，致使导线烂断，因此，牺牲阳极的引线和封头必须用心做好。

3. 结论
        1）阴极保护可以有效地防止电缆铝护套的局部腐蚀，而牺牲阳极又可以有效地解决由于阴极保护带来的碱腐蚀问题；
        2）采用锌合金牺牲阳极铝护套，各部位基本达到保护电位；
        3）保护电流密度值取，同实际测量值比较接近，可作为实际工程时参数；
        4）把牺牲阳极埋设在无人增音站附近，可以降低工程量，节省工程费用，便于施工和管理；
        5）对裸露的电缆接头和裸露的金属护套部分，必须采取包扎等措施，以防电流流失过多，电位上不去。
