中科院深圳先进院：生物医用高分子材料表面改性领域获进展
2017-08-10 09:57:59
作者：本网整理 来源：材料人
【成果简介】
近日，中国科学院深圳先进技术研究院医药所生物医用材料与界面研究中心王怀雨课题组与教授朱剑豪合作，在生物医用高分子材料的表面功能化改性方面取得新进展。研发团队提出了一种“等离子体浸没离子注入+溶液浸泡”的创新表面改性方法，能够简便、高效地将功能性生物分子共价接枝在生物医用高分子材料表面，从而显著改善其表面的生物学性能。相关论文以题为“Linker-free covalent immobilization of heparin, SDF-1α， and CD47 on PTFE surface for antithrombogenicity, endothelialization and anti-inflammation”在线发表在Biomaterials上，论文的第一作者是高昂。
【图文导读】

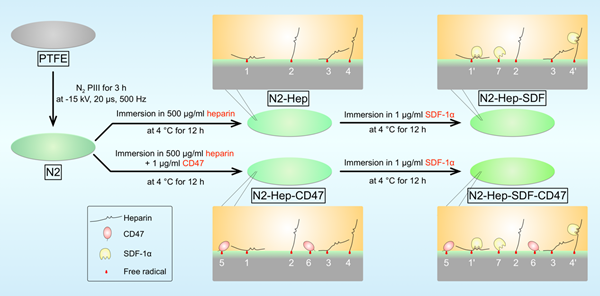

图1 示意图
PIII处理辅助生物医用高分子材料表面进行多重功能构建的流程示意图

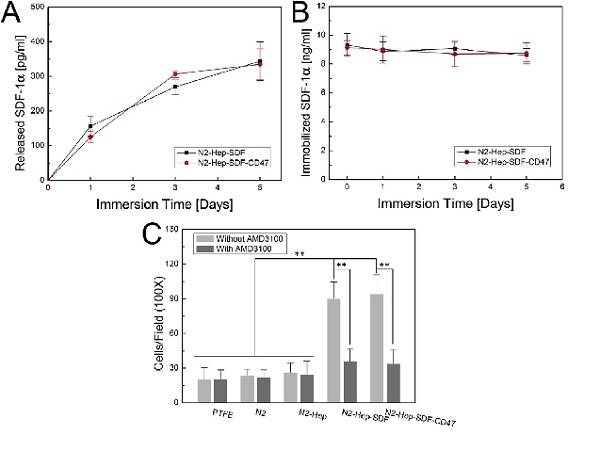

图2 性能表征
（A）在PBS中孵化1、3、5天之后，从带有SDF-1α的样本中SDF-1α的累积性释放。
（B）在PBS中孵化1、3、5天之后，在样品中保留的SDF-1α的数量。
（C）使用AMD3100处理之前和之后的每一个样品中含有EPCs的数量。
【研究内容】
针对普通化学方法难以修饰的医用聚四氟乙烯（PTFE）材料，课题组利用氮气等离子体浸没离子注入（Plasma Immersion Ion Implantation, PIII）技术对材料表面进行前处理：处理后材料表层生成了大量活性自由基（free radicals），这些自由基能够不断地迁移到材料表面，进而与外界环境中的活性组分发生反应。利用此原理，处理后的医用高分子材料能够共价接枝多种生物活性分子，整个接枝过程仅需溶液浸泡，无需使用化学交联剂，并且能够在生物分子负载于材料表面后保持其原有的生物功能。该项研究成果为生物医用高分子材料表面的多重功能构建提供了全新思路，并且拓展了PIII技术在生物材料领域的应用。
该研究获得了国家自然科学基金、深圳市孔雀团队、广东省领军人才、香港研究基金会综合研究基金等项目资助。
原文链接：http://www.cas.cn/syky/201708/t20170804_4610607.shtml
文献链接：Linker-free covalent immobilization of heparin, SDF-1α， and CD47 on PTFE surface for antithrombogenicity, endothelialization and anti-inflammation （Biomaterials，2017, DOI:http://dx.doi.org/10.1016/j.biomaterials.2017.06.023）
免责声明：本网站所转载的文字、图片与视频资料版权归原创作者所有，如果涉及侵权，请第一时间联系本网删除。
