国家材料腐蚀与防护科学数据中心
National Materials Corrosion and Protection Data Center
中文 | Eng 数据审核 登录 反馈
钛合金金相术语及图谱——α相合集
2019-08-27 11:11:33 作者:本网整理 来源:微钛空间

1、α相  α phase


钛合金的一种同素异晶体,具有密排六方晶体结构,出现在β转变点以下。典型组织形貌见图1和图2。

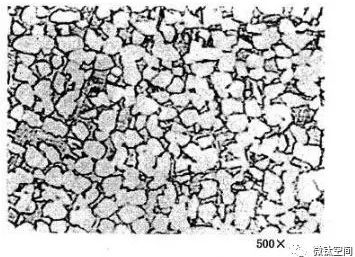

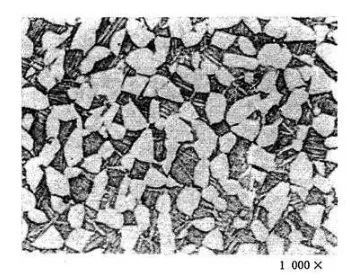

           图1 等轴α                                         图2  α


2、针状α  acicular α


从β相冷却时成核长大或马氏体分解形成的α相,其典型长宽比为10:1。在显微照片上,针状α多半呈现针状形貌,而在三维空间则可呈针状、凸透镜状或扁平状形貌。典型组织形貌见图3。



图3  针状α TC4


3、球状α  globular α


球形的等轴α,见《钛合金术语系列一》第6条“等轴组织”。其典型组织形貌见图4。



图4 球状α TC4


4、片状α组织 platelet α sturcture


与针状α相比,长宽比较小的α组织。这种显微组织是α或α-β合金从具有较高β相的温度区间加工并以中等速度冷却形成的。典型组织形貌见图5。



图5 片状α  TC4


5、片状α  platelet α


呈片状排列的α ,在魏氏组织中经常以集束或畴的形式出现。α 片间也有β相。典型组织形貌见图5。


6、初生α  primary α


从最后的α -β相区上部加热保留下来的α 相。典型组织形貌见图6。



图6 初生α TC4


7、次生α  secondary  α


在α-β相区加热,冷却过程中β相分解产生的α相。典型组织形貌见图7。

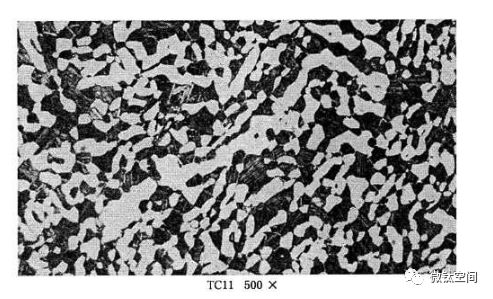

图7 初生 α+次生 α  TC11


8、拉长的α  elongated α


在单向加工时形成的条状α,一般长宽比大于3:1。典型组织形貌见图8。



图8  拉长α


9、晶界α  grain boundary α


存在于原始β晶界上的初生或转变α相。可能是连续或不连续的,也可能伴生大块α。通常是从β相区缓冷到α-β相区形成的。典型组织形貌见图9。



图9  晶界α TC4


10、大块α  blocky α


比初生α显著粗大,并且呈更多角化的α。是由单向加工引起的。可通过β再结晶或采用全β加工再进行α+β加工予以消除。它与周围正常组织相比显微硬度没有明显差别。典型组织形貌见图10。



图10 大块α TC11


11、纤维状α  stringy α


经无方向性的金属加工,拉长和扭曲的小板条α ,但未破碎或再结晶,也称“蠕虫α ”。


12、马氏体 martensite


从β相以很快的速度冷却,以非扩散转变形成的α 产物,含有过饱和的β稳定元素,亦称马氏体α 。典型组织形貌见图11。



图11 马氏体  TC4


13、α‘(六方马氏体) α  prime(bexagonal martensite )


β相以非扩散转变形成的过饱和非平衡六方晶格α相。常常与针状α难以区分。区分的特征是马氏体片截止在原始β晶界而针状α常在这些晶粒边界成核。长宽比10:1或更大。


14、α'’(斜方马氏体)α-double  prime(orthorhombic martensite)


在一些合金中由β相以非扩散转变形成的过饱和非平衡斜方相。也可由加工应变引起,可以用适当的中间退火来消除。


15、α2组织  α2 stucture


由有序α相如Ti3(Al,Sn)等组成的组织,可采用X射线衍射或电子衍射测定,出现在α稳定元素含量高的合金中。


16、α层 α case


富集氧、氮及碳的α稳定表面层,通常是在高温下暴露在空气中形成的。α层通常硬而脆,认为是有害的,典型组织形貌见图12。

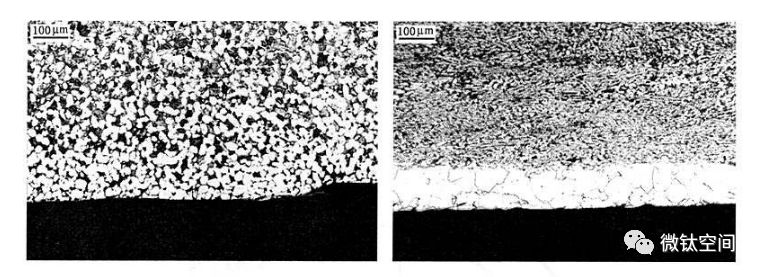

图12 α


17、蠕虫α wormy α


见11纤维状α。

免责声明:本网站所转载的文字、图片与视频资料版权归原创作者所有,如果涉及侵权,请第一时间联系本网删除。

关于国家科技资源服务平台

国家科技基础条件平台中心是科技部直属事业单位,致力于推动科技资源优化配置,实现开放共享,其主要职责是:承担国家科技基础条件平台建设项目的过程管理和基础性工作;承担国家科技基础条件平台建设发展战略、规范标准、管理方式、运行状况和问题的研究,以及国际合作与宣传、培训等工作;承担科技基础条件门户系统的建设与运行管理工作;参与对在建和已建国家科技基础条件平台项目的考核评估和运行监督工作。

国家科技资源服务平台相关网站


国家材料腐蚀与防护科学数据中心

国家高能物理科学数据中心

国家基因组科学数据中心

国家微生物科学数据中心

国家空间科学数据中心

国家天文科学数据中心

国家对地观测科学数据中心

国家极地科学数据中心

国家青藏高原科学数据中心

国家生态科学数据中心

国家冰川冻土沙漠科学数据中心

国家计量科学数据中心

国家地球系统科学数据中心

国家人口健康科学数据中心

国家基础学科公共科学数据中心

国家农业科学数据中心

国家林业和草原科学数据中心

国家气象科学数据中心

国家地震科学数据中心

国家海洋科学数据中心
