国家材料腐蚀与防护科学数据中心
National Materials Corrosion and Protection Scientific Data Center
中文 | Eng 数据审核 登录 反馈
钢筋阻锈剂的阻锈机理
2018-03-01 10:07:29 作者:李伟华 来源:中山大学

1



    钢筋混凝土因强度高、施工方便、节能经济等优点被广泛应用于建筑工程中,但是由于各种环境因素会导致其过早失效,采取一些钢筋保护措施就显得尤为重要了。


    目前常用的手段有:采用特种钢筋、涂层防护、阴极保护、钢筋阻锈剂等。在钢筋混凝土结构中应用钢筋阻锈剂目前得到了普遍认可和广泛的认同,该方法应用简单且被工程实践证明经济有效。


    阻锈剂的阻锈机理


2



    钢筋锈蚀主要是由于氯盐的侵蚀发生电化学腐蚀反应,阻锈剂可通过提高腐蚀电位降低铁基体阴阳极得失电子能力或增大电子转移通道欧姆电阻减小腐蚀电流密度达到抑制或减缓电化学腐蚀的效果。


    提高腐蚀电位可增强钢筋的耐腐蚀能力使钢筋不易被腐蚀,增大欧姆电阻可减小腐蚀电流密度降低腐蚀速率。通过掺入或迁移作用,阻锈剂在混凝土内钢筋界面发生反应形成吸附膜或钝化膜从而有效抑制电化学腐蚀反应过程。


    因此,钢筋阻锈剂定义为:在混凝土加入少量的能有效抑制或延缓腐蚀发生并降低钢筋的腐蚀速率的化学物质。


    阻锈剂的种类多样,其分类方法也很多,按形态可分为水剂型和粉剂型阻锈剂;按主要化学成分可分为有机型、无机型和混合型阻锈剂;按添加方式不同可分为迁移型和掺入型阻锈剂;按作用机理可分为阴极型、阳极型和复合型阻锈剂。下面主要介绍这三类阻锈剂的作用机理和相关应用。


    1、阳极型阻锈剂


    阳极型阻锈剂通过阻止或减缓电化学阳极失电子过程抑制钢筋腐蚀,主要是无机盐类有铬酸盐、钼酸盐和亚硝酸盐等。这类物质通常具有氧化性,可在金属表面反应生成致密的钝化膜增加膜电阻作用减缓阳极的得失电子速率,进而抑制电化学腐蚀总反应过程。


    如亚硝酸钙阻锈剂,失去电子的亚铁离子在碱性环境下和亚硝酸根离子发生化学反应,产生沉淀并在钢筋表面形成钝化膜Fe2O3或γ-FeOOH,其抑制阳极过程发生反应如下:


    2Fe2++2OH-+2NO2-→2NO↑+Fe2O3+H2O


    Fe2++OH-+NNO2-→ON↑+γ-FeOOH


    上述反应只有在碱性环境下进行,随着氯离子侵蚀以及反应的消耗OH-减少pH值降低,此类阻锈剂失去阻锈作用,研究表明在pH值大于6.0时的碱性环境下亚硝酸盐才表现出很好的阻锈效果。氯离子的侵蚀可导致pH值降低并影响到亚硝酸盐的阻锈效果,因此[Cl-]/[NO2-]的比值与阻锈效果密切相关。


    在海洋环境下或氯盐较高的条件下,这类阻锈剂应保证足够的用量,否则可能引起加速腐蚀现象。因此,此类阻锈剂又被称为“危险性”阻锈剂,而且亚硝酸盐是致癌物质其使用受到一定的限制,在德国、瑞士已禁止使用亚硝酸盐阻锈剂。


    2、阴极型阻锈剂


    阴极型阻锈剂通过阻止或减缓电化学阴极得电子能力抑制钢筋腐蚀,主要是表面活性剂有磷酸盐、锌酸盐和高级脂肪酸铵盐等。


    这类阻锈剂主要通过与混凝土液相中某些离子发生反应生成不溶性盐在阴极区表面成膜或吸附有效隔离水、气和有害离子的侵入保护钢筋。如单氟磷酸钠,Na2PO3F与Ca(OH)2反应生成不溶性磷灰石Ca5(PO4)F覆盖在阴极表面减缓氧的溶解,抑制腐蚀的阴极反应。其抑制阴极过程发生反应如下:


    5Ca(OH)2+3Na2PO3F+3H2O→Ca5(PO4)3F+2NaF+4NaOH+6H2O


    阴极型阻锈剂无毒无危害,但如果要达到明显的阻锈效果就必须有足够的不溶性盐成膜或吸附在阴极区表面,阻锈剂的用量比较大且价格比较昂贵。阴极型阻锈剂单独使用时阻锈效果不佳,不利于的市场应用和推广。


    3、复合型阻锈剂


     复合型阻锈剂主要是通过阻止或减缓电化学阴、阳极得失电子能力抑制钢筋腐蚀,主要由几种氧化型、可生成难溶盐型、抑制电子转移型等物质经过合理搭配复合而成。


    复合型阻锈剂的阻锈效果与各组分的构成相关,其有效成分可牢固的吸附在金属表面形成一层致密的分子层保护膜,不仅抑制阳极的溶解,还为阴极提供保护屏障,可有效阻止钢筋的腐蚀。


    如迁移型阻锈剂(MCI),其有效成分通过扩散迁移至钢筋表面,其含N的亲水基团与Fe离子形成螯合物分子层保护膜吸附在钢筋表面,非极性基团形成疏水屏障,将有害离子、水、氧与基体隔离。图1为MCI有效组分的化学吸附成膜过程。


3

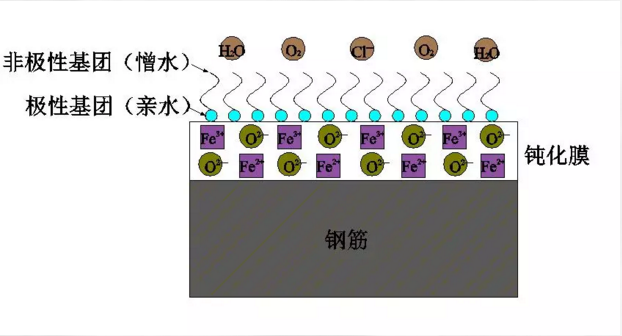

图1 MCI有效组分化学吸附过程的示意


    复合型阻锈剂兼有单一组分的优点,但克服了单一型阻锈剂的不足,其阻锈效果较单一型阻锈剂效果更加优异,并在工程实践中得到推广和应用。特别是MCI型阻锈剂,因简单经济有效等优点被广泛应用于修复工程。但是复合型阻锈剂的作用机理比较复杂,分子组分设计基础研究相对较少,研究开发环保、高效复合型阻锈剂仍是今后研究发展的主要方向。



更多关于材料方面、材料腐蚀控制、材料科普等方面的国内外最新动态,我们网站会不断更新。希望大家一直关注国家材料腐蚀与防护科学数据中心http://www.ecorr.org

免责声明:本网站所转载的文字、图片与视频资料版权归原创作者所有,如果涉及侵权,请第一时间联系本网删除。

关于国家科技资源服务平台

国家科技基础条件平台中心是科技部直属事业单位,致力于推动科技资源优化配置,实现开放共享,其主要职责是:承担国家科技基础条件平台建设项目的过程管理和基础性工作;承担国家科技基础条件平台建设发展战略、规范标准、管理方式、运行状况和问题的研究,以及国际合作与宣传、培训等工作;承担科技基础条件门户系统的建设与运行管理工作;参与对在建和已建国家科技基础条件平台项目的考核评估和运行监督工作。

国家科技资源服务平台相关网站


国家材料腐蚀与防护科学数据中心

国家高能物理科学数据中心

国家基因组科学数据中心

国家微生物科学数据中心

国家空间科学数据中心

国家天文科学数据中心

国家对地观测科学数据中心

国家极地科学数据中心

国家青藏高原科学数据中心

国家生态科学数据中心

国家冰川冻土沙漠科学数据中心

国家计量科学数据中心

国家地球系统科学数据中心

国家人口健康科学数据中心

国家基础学科公共科学数据中心

国家农业科学数据中心

国家林业和草原科学数据中心

国家气象科学数据中心

国家地震科学数据中心

国家海洋科学数据中心
