聚氨酯发泡保温管绝热好、强度大、耐腐蚀
2015-09-21 11:24:41 作者:河北友诚管业集团有限公司来源:

    直埋保温管能在0.6-1.2米冻土层内直埋(所以人们习惯称它为直埋式保温管或是预制保温管),热损失比普通的管道可降低40%以上,工作使用寿命比其它绝热防腐材料提高3-5倍以上,寿命可达到30-50年;质量均符合或高于中国行业标准。其完善的保温系统,具有工程整体造价低、工期短、寿命长、节约能源、利于环保等特点,连续运行温度为130℃,峰值高达150℃。



    直埋保温管分类:



    1、塑套钢保温管:塑套钢保温管是由高密度聚乙烯外套管、聚氨酯泡沫保温层及内工作钢管紧密结合而成。



    2、钢套钢保温管:钢套钢保温管是由外护钢管加钢管防腐、聚氨酯泡沫保温层及内工作钢管组合而成。



    聚氨酯保温直埋管在国外一些发达国家已成为一项比较成熟的先进技术。近几年中国供热工程技术人员通过消化、吸收这项先进技术,正推动着中国国内管网敷设技术向更高的层次发展。几年来的实践成果充分证明了聚氨酪保温直埋管敷设方式与传统的地沟及架空敷设相比,具有诸多优点。这也正是聚氨酪保温直埋管在中国供热工程上得以迅猛发展的内在动力。

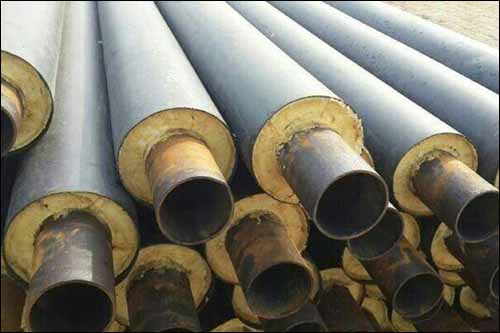

保温管


    直埋式保温管由输送介质的钢管,高密度聚乙烯外套管、以及钢管和外套管之间的填充的聚氨酯硬泡保温层紧密结合而成。直埋式预制保温管较之传统的各类保温管材具有十分突出的优点:



    1、聚氨酯直埋保温管保温性能好,热损失仅为传统管材的25%,长期运行可节约大量能源,显著降低能源成本。



    2、具有很强的防水和耐腐蚀能力,不需附设管沟,可直接埋入地下或水中,施工简便迅速,综合造价低。



    3、在低温条件下也具有良好的耐腐蚀和耐冲击性,可直接埋入地下冻土。



    4、使用寿命可达30-50年,正确的安装和使用可使管网维修费用极低。



    5、可设置报警系统,自动检测管网渗漏故障,准确指示故障位置并自动报警。



    6、使用寿命可达30-50年。管径:DN15—DN600 厚度:15—50mm 用途:集中供热管道、制冷管道、工业管道等。



    7、含氧指数:≥27 密度:40—70kg/立方m 憎水率:0.03kg/立方cm 导热系数:0.022kcal/m.h.℃



    聚氨酯 单位 指标 玻璃钢 单位 指标

    容量 kg/m2 40-60 抗压强度 MPa 120-220

    导热系数 W/mk <0.025 抗压强度 MPa 210-355

    耐热性 ℃ ≤120 表层硬度 MPa <320

    耐寒性 ℃ ≥-50 击穿电压 KV >25

    粘结强度 KPa ≥200 表层含胶量 >45%

    抗压强度 KPa ≥200 氨凝 KPa 400-900

    吸水率 kg/m2 ≤0.2 使用年限 30-50年



    预制直埋管的应用:



    预制直埋管适合输送在-50℃—150℃范围内的各种介质的保温保冷工程。聚氨酯直埋保温管的优势特点。



    1、降低工程造价。据有关部门测算,双管制供热管道,一般情况下可以降低工程造价的25%(采用玻璃钢做保护层)和10%(采用高密度聚乙烯做保护层)左右。



    2、热损耗低,节约能源。比其他过去常用的管道保温材料低得多,保温效果提高4~9倍。再有其吸水率很低,约为0.2kg/m2。吸水率低的原因是由于聚氨酯泡沫的闭孔率高达92%左右。低导热系数和低吸水率,加上保温层和外面防水性能好的高密度聚乙烯或玻璃钢保护壳,改变了传统地沟敷设供热管道“穿湿棉袄”的状况,大大减少了供热管道的整体热损耗,热网热损失为2%,小于国际10%的标准要求。



    3、防腐,绝缘性能好,使用寿命长。由于聚氨酯硬质泡沫保温层紧密地粘结在钢管外皮,隔绝了空气和水的渗入,能起到良好的防腐作用。同时它的发泡孔都是闭合的,吸水性很小。高密度聚乙烯外壳、玻璃钢外壳均具有良好的防腐、绝缘和机械性能。因此,工作钢管外皮很难受到外界空气和水的侵蚀。只要管道内部水质处理好,据国外资料介绍,使用寿命可达50年以上,比传统的地沟敷设、架空敷设使用寿命高3~4倍。



    4、占地少,施工快,有利环境保护。直埋供热管道不需要砌筑庞大的地沟,只需将保温管埋人地下,因此大大减少了工程占地,减少土方开挖量约50%以上,减少土建砌筑和混凝土量90%。同时,保温管加工和现场挖沟平行进行,只需现场接头,可以缩短工期约50%以上。



    5 、安全。聚氨酯直埋保温管设有渗漏报警线,一旦管道某处发生渗漏,通过报警线的传导,便可在专用检测仪表上显示出保温管道渗水、漏水的准确位置及渗漏程度的大小,以便通知检渗人员迅速处理漏水的管段,保证供热管网的安全运行。
