材料腐蚀平台助力青年人才成长

　　国家材料环境腐蚀平台（简称材料腐蚀平台）在科技部和财政部的支持下，在材料腐蚀试验条件资源和数据共享方面成效显著。同时，材料腐蚀平台也是我国材料腐蚀学科领域的重要研究基地，十分重视基础研究和人才培养，平台为从事材料腐蚀基础研究的广大青年科技人才提供了坚实的科研条件平台和保障。近日，由北京市科协主办的第十二届北京青年优秀科技论文评选活动揭晓，材料腐蚀平台牵头单位北京科技大大学腐蚀与防护中心吴俊升副教授和刘智勇副教授分获一、二等奖。北京青年优秀科技论文评选活动已举办十二届，是北京市促进青年人才成长的重要品牌活动，自举办以来，凝聚、培养和发现了大批青年科技人才。本届北京青年优秀科技论文评选活动共有59个市属学会参与，在学会初评的基础上，推荐216篇优秀论文参加市科协组织的终评。经专家严格评审，最终评选出获奖论文：一等奖20篇，二等奖40篇，三等奖60篇，鼓励奖88篇。

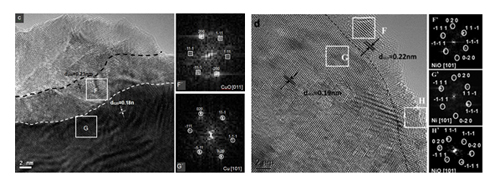

　　吴俊升副教授的获奖论文题目为“铜在水溶液中电化学氧化的纳米尺度研究”，该项工作是在国家科技平台和国家自然科学基金课题的资助下开展完成的关于纳米尺度材料腐蚀方面的研究成果。吴俊升副教授近年来一直在从事纳米材料腐蚀及纳米尺度上研究材料腐蚀方面的基础研究，以纳米金属材料大规模实际应用过程中的环境适应性问题为研究背景，针对低维金属材料尺寸纳米化所表现出来的特异腐蚀现象及电化学行为，结合金属腐蚀研究逐渐向微观体系发展的学科发展需求，致力于将纳米微加工技术、高分辨电子显微术等先进研究手段引入金属腐蚀研究领域，开展低维纳米尺度金属腐蚀行为及电化学特征研究。他通过将离子束刻蚀、焦离子束（FIB）等纳米微加工技术、环境扫描电子显微系统（ESEM）原位观察分析技术以及微电极电化学测试技术等先进实验手段综合集成，发展建立了纳米尺度金属腐蚀和电化学研究实验方法；基于高分辨电子显微分析技术，系统研究了金属Cu、Ni等纳米尺度材料的腐蚀规律和电化学行为；通过所制备的纳米微电极试样，首次得到了清晰的钝化膜高分辨电子显微像，从原子层次上阐释了钝化膜的结构和形成过程。相关的研究成果发表在Electrochem. Commun.和J. Phys. Chem. C.,等期刊上。

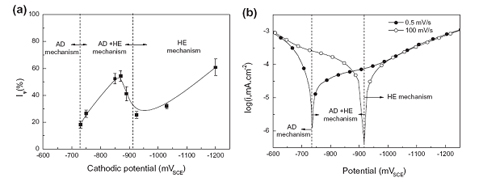

　　刘智勇副教授的获奖论文题目为“阴极极化条件下管线钢的近中性pH应力腐蚀开裂机理”，该项工作是在国家科技平台和国家青年科学基金课题的资助下开展完成的，其主要论述了应力腐蚀的非稳态电化学机理及在该机理下管线钢在阴极极化条件下的应力腐蚀开裂行为规律。论文结果表明，应力腐蚀开裂可以在阴极保护电位下发生，且由于非稳态电化学和氢脆的协同作用，在开路电位至约-1000mV_SCE之间存在一个高应力腐蚀敏感性的电位区间（图2所示）。刘智勇副教授在博士学习期间就提出了应力腐蚀的非稳态电化学机理，近年来一直致力于局部腐蚀的非稳态电化学机理的研究与完善工作，提出了应力腐蚀的非稳态电化学机理、位错运动导致的局部附加电位模型和非稳态极化条件下的局部腐蚀的萌生机制，这些理论进一步明确了应力腐蚀裂纹扩展过程中的电化学机制、应力状态与应力腐蚀敏感性之间的电化学协同效应机制，并从局部附加电位模型进一步解析了非稳态极化过程（如交流杂散电流干扰）导致的局部腐蚀敏感性提高的局部电化学动力学原理。相关的研究成果发表在Electrochem. Commun.、Electrochi. Acta和Corr. Sci.,等期刊上。
