具有微纳米结构的超疏水涂层在防污、自清洁及防腐蚀领域有着重要应用。材料表面的微纳米结构和低表面能特性是构建超疏水涂层的关键因素。金属-有机骨架（MOFs）作为一类疏水和水稳定性的材料被广泛应用于药物传递、蒸气传感、催化以及自修复防腐涂层等不同领域。如何利用MOFs材料构建微纳米结构的超疏水涂层，以进一步提高超疏水涂层的耐腐蚀性能是该领域的研究热点。

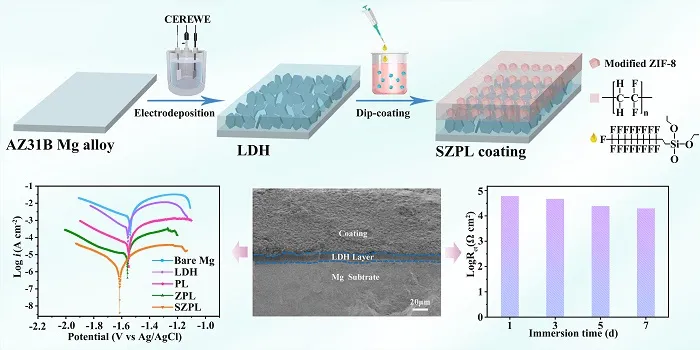

近日，西北师范大学李健教授课题组通过将LDH结构电沉积在镁片上构建了底层的转化层，随后引入ZIF-8颗粒制备了超疏水涂层浸涂在电沉积形成的LDH多孔结构上，成功构建了超疏水双层防腐涂层（水接触角＞155°、滚动角＜3°）。该双层涂层底部的LDH过渡结构不仅对镁合金起到保护屏蔽的作用，而且增强了镁基底与顶层超疏水ZIF-8涂层之间的结合力；同时顶部的超疏水ZIF-8层可以作为LDH层上的盔甲，弥补了LDH转化层的多孔缺陷，进一步防止腐蚀离子通过多孔缺陷渗透到镁基底表面。所制备的超疏水双层涂层浸泡在3.5 wt %的NaCl溶液中表现出优异的防腐蚀性能，其腐蚀保护效率高达99.9 %，即使在浸泡七天后仍然具有较好的防腐蚀性能。更重要的是，该表面在经过多次砂纸磨擦循环后仍表现出出色的耐磨性。同时，该双层涂层的超疏水、超低表面能特性赋予涂层优异的自清洁性能，能够有效的抗拒污染物。该研究成果中超疏水ZIF-8基双层防腐蚀涂层的构建极大地拓展了ZIF-8的应用范围，同时也为防腐涂层领域其他低表面能涂层的开发提供了一种新思路。

相关工作近期发表于ACS Applied Materials & Interfaces 上，第一作者为硕士研究生尹星星，通讯作者为西北师范大学李健教授。

原文（扫描识别后直达原文页面）：

Superhydrophobic ZIF-8 based dual-layer coating for enhanced corrosion protection of Mg alloy

Xingxing Yin, Peng Mu, Qingtao Wang, Jian Li*

ACS Appl. Mater. Interfaces, 2020, DOI: 10.1021/acsami.0c09497

导师介绍

李健 https://www.x-mol.com/university/faculty/13940
