重金难买的金相组织入门，金相组织图谱说明
2018-11-21 13:32:59
作者：本网整理 来源：上海中研仪器制造厂
目录
|
序号
|
材 料
|
状 态
|
|
1
|
工业纯铁
|
退火
|
|
2
|
20钢
|
退 火
|
|
3
|
45钢
|
退 火
|
|
4
|
65钢
|
退火
|
|
5
|
T8钢
|
退 火
|
|
6
|
T12钢
|
退 火
|
|
7
|
T12钢
|
退火
|
|
8
|
亚共晶生铁
|
铸 态
|
|
9
|
共晶生铁
|
铸 态
|
|
10
|
过共晶生铁
|
铸 态
|
|
11
|
T8
|
正火
|
|
12
|
T8
|
等温淬火
|
|
13
|
T8
|
等温淬火
|
|
14
|
20
|
淬火
|
|
15
|
T8
|
淬火
|
|
16
|
45钢
|
正火
|
|
17
|
45#钢
|
860℃水淬
|
|
18
|
45钢
|
860℃水淬低温回火
|
|
19
|
45钢
|
860℃水淬中温回火
|
|
20
|
45钢
|
860℃水淬高温回火
|
|
21
|
45钢
|
780℃水淬
|
|
22
|
45钢
|
1100℃水淬
|
|
23
|
T12
|
球化退火
|
|
24
|
T12
|
780℃水淬低温回火
|
|
25
|
T12
|
1100℃水淬低温回火
|
|
26
|
40Cr
|
调质
|
|
27
|
65Mn
|
淬火中温回火
|
|
28
|
GCr15
|
常规淬火低温回火
|
|
29
|
W18Cr4V
|
铸态
|
|
30
|
W18Cr4V
|
退火
|
|
31
|
W18Cr4V
|
淬火
|
|
32
|
W18Cr4V
|
淬火及回火
|
|
33
|
1Gr18Ni9Ti
|
固溶处理
|
|
34
|
30CrMnSi
|
等温淬火
|
|
35
|
ZGMn13
|
铸态
|
|
36
|
20钢
|
渗碳后退火
|
|
37
|
40Cr
|
调质软氮化
|
|
38
|
45钢
|
渗硼后空冷
|
|
39
|
灰口铸铁
|
铸铁
|
|
40
|
可锻铸铁
|
退火
|
|
41
|
球墨铸铁
|
铸态
|
|
42
|
蠕墨铸铁
|
铸态
|
|
43
|
灰口铸铁
HT100
|
退火
|
|
44
|
灰口铸铁
HT150
|
铸态
|
|
45
|
灰口铸铁
HT200
|
正火
|
|
46
|
可锻铸铁
KT350-10
|
退火
|
|
47
|
可锻铸铁
KT550-04
|
第一阶段石墨化退火
|
|
48
|
球墨铸铁
QT400-15
|
退火
|
|
49
|
球墨铸铁
QT500-5
|
铸态
|
|
50
|
球墨铸铁
QT700-2
|
正火
|
|
51
|
高磷铸铁
|
铸态
|
|
52
|
ZL102
|
铸态
|
|
53
|
ZL102
|
铸态
|
|
54
|
LY12
|
铸态
|
|
55
|
LY12
|
时效板材
|
|
56
|
H70
|
变形退火
|
|
57
|
H62
|
退火
|
|
58
|
QSn10
|
铸态
|
|
59
|
QSn10
|
挤压棒
|
|
60
|
锡基轴承合金
|
铸态
|
|
61
|
铝基轴承合金
|
铸态
|
|
62
|
45钢
|
锻轧
|
|
63
|
ZG30
|
铸态
|
|
64
|
T13
|
过热正火
|
|
65
|
A3钢
|
电弧焊
|
|
66
|
铁基粉末冶金
|
压制烧结
|
图谱说明
1、白色等轴晶为F晶粒，黑色网络为晶粒之间的边界。
2、F+P，白色晶粒为F，黑色块状为片P。

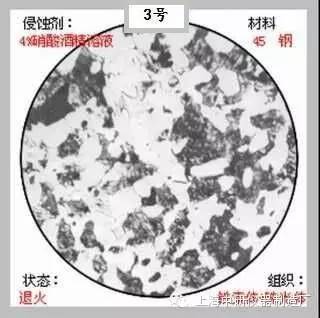

3、F+P,白色晶粒为F，黑色块状为片状P。
4、F+P，黑色基体为片状P，白色呈网络状分布的为F。

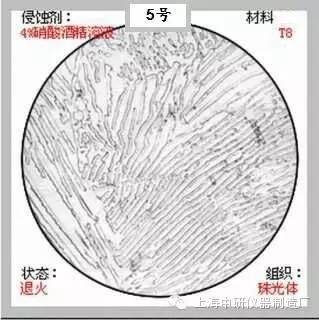

5、片状P。
6、黑白相间的层片状基体为P，晶界上的白色网络为Fe3Cll。
7、P+Fe3Cll,Fe3C染成黑色，F仍保留白色。

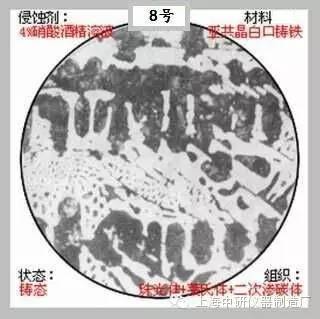

8、P+Ld+Fe3Cll,斑点装基体为共晶Ld，黑色枝晶为P。
9、共晶Ld是由P+Fe3Cll+Fe组成，P组织细小。
10、Fe3Cll+Ld,板条状是Fe3Cl,斑点状是Ld。
点击链接阅读详情：mp.weixin.qq.com/s/okiBR7AWzaO3Nn5B19u53A
免责声明：本网站所转载的文字、图片与视频资料版权归原创作者所有，如果涉及侵权，请第一时间联系本网删除。
