近日，记者获悉，工信部组织修订了《重点新材料首批次应用示范指导目录》，其中包含以下内容：

    先进基础材料

    先进钢铁材料

    先进有色金属材料

    先进化工材料

    先进无机非金属材料

    其他材料

    关键战略材料

    高性能纤维及复合材料

    稀土功能材料

    先进半导体材料和新型显示材料

    新型能源材料

    前沿新材料



    其中，先进钢铁材料包括17种，材料名称、性能要求及应用领域具体如下：

    1 G115 马氏体耐热钢



    性能要求：

    在630℃下10 万小时的持久强度≥100MPa，抗拉强度≥660MPa，下屈服强度≥480 MPa，断后伸长率A 纵向≥20%，横向≥16%，冲击吸收能量（KV2）纵向≥40J，横向≥27J，硬度HBW（195～250），HV（195～265）。

    应用领域：

    超超临界电站



    2大吨位工程机械用超高强钢板



    性能要求：

    屈服强度≥1100MPa，抗拉强度1250～1550MPa，-40℃纵向冲击≥27J。

    应用领域：

    工程机械



    3海洋工程用低温韧性结构钢板



    性能要求：

    S355G10 钢板：屈服强度ReH≥355MPa，抗拉强度Rm≥490MPa，屈强比ReH/Rm≤0.90，断后伸长率A≥22%，厚度：100~120mm，厚度方向Z35 断面收缩率≥50%，厚度方向抗拉抗拉强度≥450MPa，近表面+厚度1/2 处-40℃冲击性能KCV 均值≥100J，试样PWHT 模拟焊后热处理仍能满足上述拉伸、冲击要求，冲击性能的均值应明确试样的数量（不小于3 个），5%应变时效冲击性能KCV 均值≥100J，钢板可焊接性能好，-10℃试验CTOD 特征值≥0.20 mm。

    应用领域：

    海上风电、海洋平台建设、超大型集装箱船



    4海洋工程及高性能船舶用特种钢板



    性能要求：

    海洋平台桩腿结构用大厚度高强齿条钢：厚度＞180mm 的特厚钢板，-40℃低温冲击韧性＞69J，Z 向抗撕裂性能达到Z35 级，以及低碳当量下的焊接性能（Ceq ≤0.75%）。

    高强度止裂船板：屈服强度≥460MPa，抗拉强度570～720MPa，延伸率≥17%；-40℃冲击功≥64J；止裂韧度Kca≥6000 N/mm3/2。

    应用领域：

    船舶及海洋工程装备



    5高性能耐磨钢板系列产品



    性能要求：

    表面布氏硬度：HBW330～500，供货厚度8～100mm，-40℃低温冲击功≥24J，抗拉强度≥1000MPa，断后延伸率≥9%，焊接性能、耐腐蚀性能优异。

    应用领域：

    高端煤矿机械、工程机械等



    6新型高性能掘进机刀具用钢



    性能要求：

    A、C 类夹杂物≤0.5 级，B、D 类夹杂物≤1.5 级；抗拉强度＞2000MPa，热处理硬度＞56HRC，冲击韧性Aku＞20J。

    应用领域：

    机械



    7高铁车轴用轨道交通用钢



    性能要求：

    光滑试样和缺口试样107 周次旋转弯曲疲劳强度极限分别大于350MPa 和215MPa，全尺寸疲劳性能要求：轴身外表面受力≥240MPa 下完成107 周次循环后无裂纹产生。

    应用领域：

    铁路



    8汽车用高端热作模具钢



    性能要求：

    磷含量≤0.010%，硫含量≤0.003%，A、C 类夹杂物≤0.5 级，B、D 类夹杂物细系≤1.5 级，粗系≤1.0 级，钢材横向心部V 型缺口冲击功≥13.6J，横向和纵向比≥0.85，球化组织AS1～AS4，带状组织级别SB 级。

    应用领域：

    汽车



    9高精度高温合金管材



    性能要求：

    氧含量≤15ppm，硫含量≤50ppm，磷含量≤50ppm，材料疏松和偏析＜0.5 级，屈服强度≥310MPa，抗拉强度≥690MPa，外径公差±0.1mm，壁厚公差（+10%，-5%）。

    应用领域：

    航空



    10船用耐蚀钢



    性能要求：

    下底板年腐蚀速率＜1mm，上顶板25 年腐蚀速率＜2mm，包括钢板（厚度8～40mm）、配套焊材及型材。

    应用领域：

    船舶



    11特种无缝钢管



    性能要求：

    超超临界火电机组建设用高压锅炉管（耐热不锈钢Surper304、S740、HR3C 等），核电建设蒸发器管（耐蚀钢690U 型管）。耐高压≥25MPa，耐高温≥600℃，铅、锡、砷、锑、铋单个元素含量＜30ppm，总含量＜120ppm，耐腐蚀、长寿命等性能达到国际领先水平。

    应用领域：

    火电、核电



    12高档轴承钢



    性能要求：

    [O]≤7ppm，[Ti]≤15ppm，夹杂物A+B+C+D≤2 级，最大颗粒夹杂物DS≤0.5 级，4.5GPa 赫兹应力下的接触疲劳寿命L10≥5×107次。

    应用领域：

    汽车、家电



    13特殊密封用丝带材



    性能要求：

    符合蜂窝密封、刷丝密封、W 型密封及C 型密封用材标准，丝材直径0.07～0.2mm，箔材厚度0.05～0.15mm，耐工况的环境温度＞650℃以上。

    应用领域：

    核电、燃气轮机、发动机



    14大线能量焊接用钢高效焊接材料



    性能要求：

    焊接接头Rm≥490mPa，与母材同等温度考核低温韧强，并满足GB712-2001 的要求。

    应用领域：

    船舶、桥梁、建筑、压力容器、机械



    15高温合金粉末盘坯料



    性能要求：

    高温合金牌号：FGH4097产品规格：最大直径>600mm技术参数：低倍组织检验非金属夹杂不超过1 个，荧光检验时荧光亮点少于3 个，Φ0.8mm 平底孔超声波水浸探伤杂波低于-15db，微观组织无原始颗粒边界缺陷，晶粒度6～8 级，力学性能满足相关型号标准。

    应用领域：

    航空航天



    16超高纯铸造高温合金母合金



    性能要求：

    [O]≤6ppm，[N]≤6ppm，[S]≤6ppm；高温持久（950℃）>40h。

    应用领域：

    航空发动机、燃气轮机、汽车



    17高韧塑性汽车钢



    性能要求：

    抗拉强度1000MPa 级，延伸率（A50）≥30%。

    应用领域：

    汽车

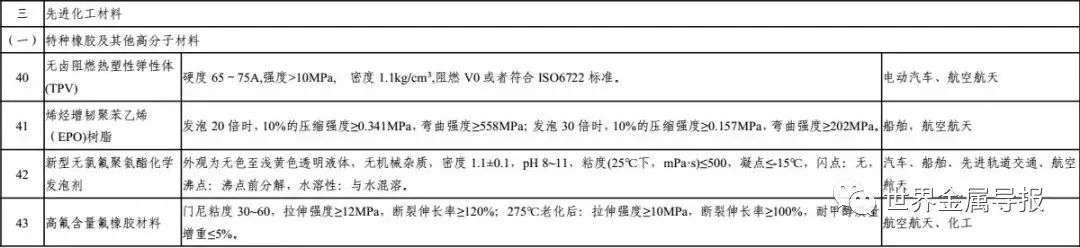

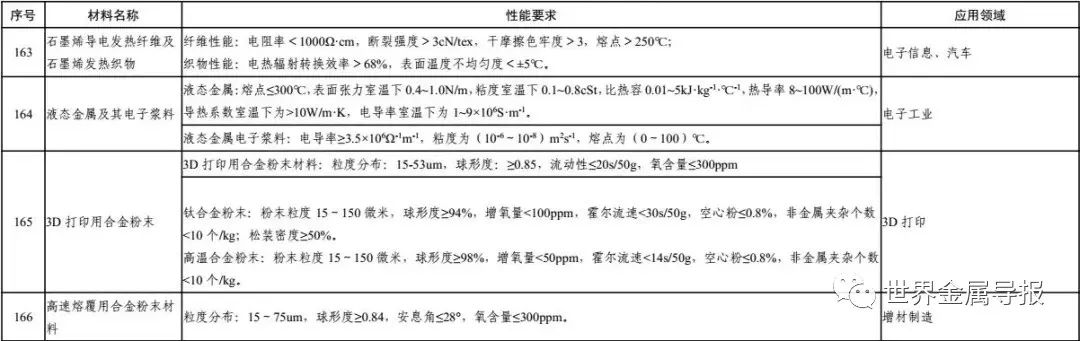

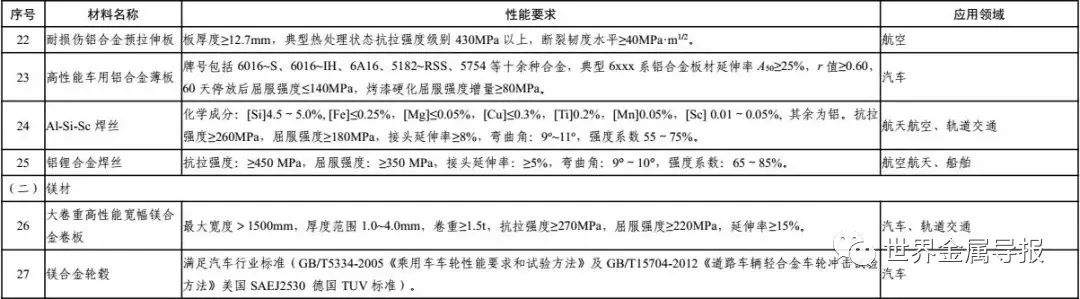

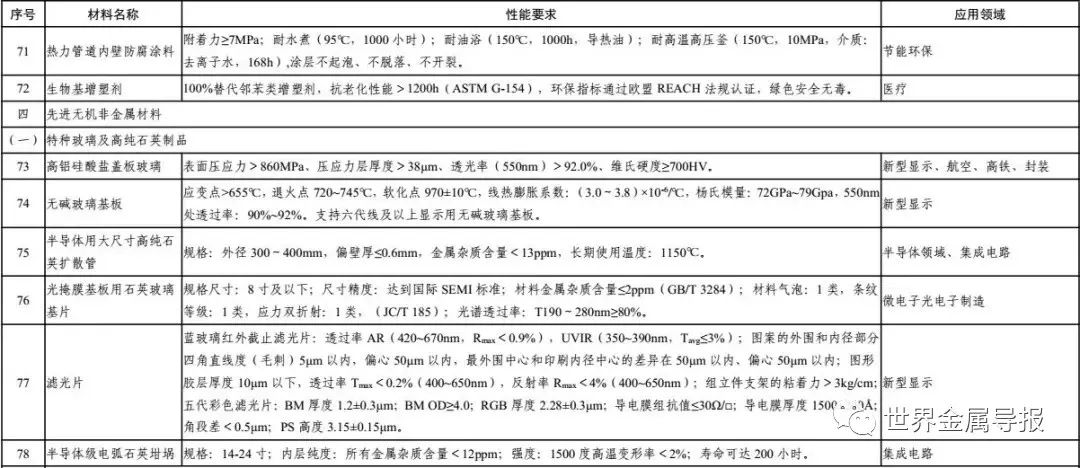

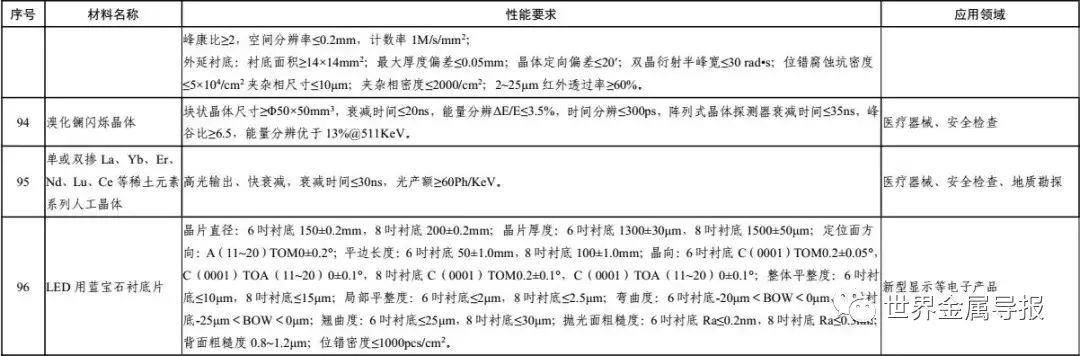

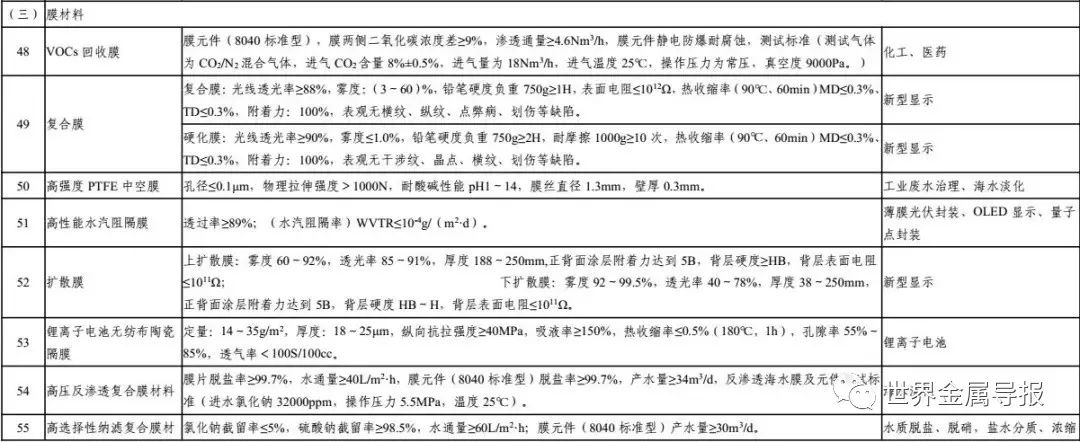

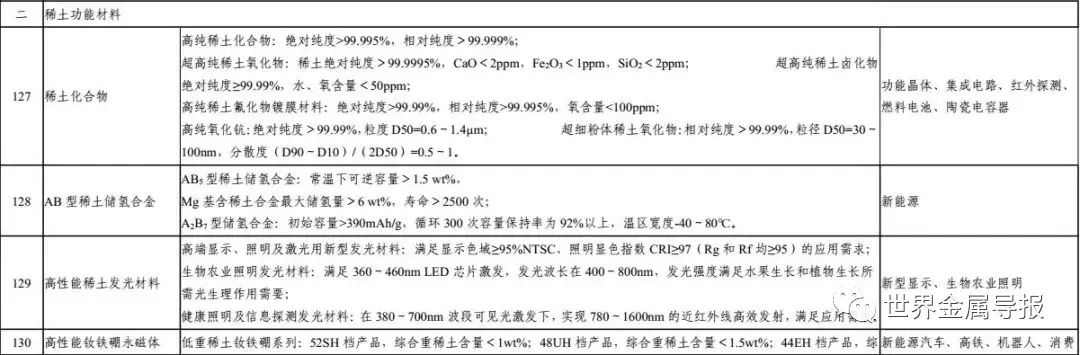

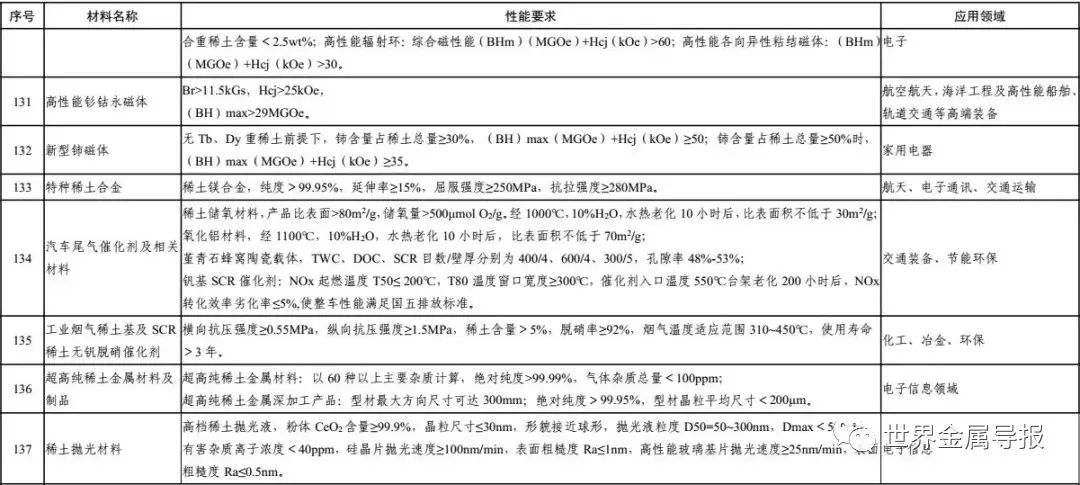

    重点新材料首批次应用示范指导目录（2018年版）
