医疗器械在存储或植入体内后，其表面滋生细菌是引发院内感染的最主要原因。因此，构建常温环境下杀菌，而在体内具有较好生物相容性的智能型医用材料表面具有重要实际应用意义。基于医疗器械存储温度和体温间温差，聚（N-异丙基丙烯酰胺）（PNIPAM）表面可以实现杀菌和生物相容性间的智能转换。然而，报道的PNIPAM表面室温储存下，PNIPAM分子链伸展亲水呈现抗污性能，体温环境下PNIPAM分子链塌陷实现杀菌，与医疗器械实际临床使用要求匹配性不强。

    中国科学院长春应用化学研究所栾世方研究员和殷敬华研究员课题组利用表面光引发活性接枝法，率先构建了双层结构抗菌表面体系平台（Biomacromolecules 2016, 17（5）， 1696-1704; ACS Applied Materials & Interfaces 2016, 8（37）， 24471-24481; Colloidsand Surfaces B: Biointerfaces 2017, 150, 250-260）。采用该体系平台，本工作作者先接枝抗细菌粘附的聚（磺基甜菜碱甲基丙烯酸甲酯）（PSBMA） 高分子刷，随后在上层共接枝N-异丙基丙烯酰胺（NIPAM）与β-（丙烯酰氧）丙酸（CEA），得到P（NIPAM-co-CEA）共聚合物刷，通过CEA固定万古霉素（Van）。该体系中，在室温储存条件下（低于PNIPAM的LCST），PNIPAM分子链呈现伸展状态，利于暴露杀菌剂杀死表面的细菌；当体内使用时（体温高于PNIPAM的LCST），PNIPAM分子链塌陷，包裹抗生素阻隔其杀菌，同时亲水PSBMA底层刷也将掩蔽坍塌的P（NIPAM-co-Van）刷，呈现较好的抗细菌粘附性和生物相容性。该工作巧妙地运用杀菌上层和抗污底层的协同作用，成功构建了体温诱导的杀菌向抗污转化的智能表面，很好地匹配了临床实际需求（图1）。

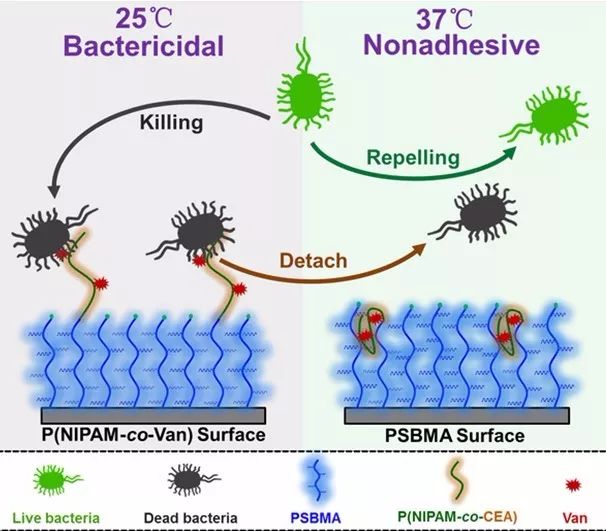

    ▲ 图1. 杀菌-抗粘附温敏转化型双层抗菌表面示意图

    细菌实验表明：与单层的P（NIPAM-co-Van）样品相比，双层结构抗菌表面（图2c）在储存条件下（25°C）表现出较好的杀菌性，在体内温度下（37 °C）则呈现出较好的抗细菌粘附性能。

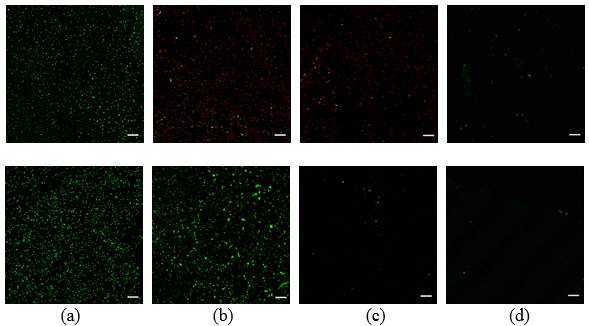

    ▲ 图2. 细菌悬液中孵育的共聚焦显微镜图。 （a） Virgin samples, （b）P（NIPAM-co-Van） brushes, （c） PSBMA-b-P（NIPAM-co-Van） brushes, （d） PSBMA brushes. （绿色代表活细菌，红色代表死细菌，标尺50 ?m）。

    本工作第一作者为在读博士生王向红，宋凌杰博士为共同通讯作者。该工作发表于ACS Applied Materials& Interfaces期刊。

    全文链接：

    http://pubs.acs.org/articlesonrequest/AOR-wrmM3kxXWrB9pQPF2zZC

更多关于材料、材料腐蚀控制、材料科普等方面的国内外最新动态，我们网站会不断更新。希望大家一直关注国家材料腐蚀与防护科学数据中心http://www.ecorr.org
