热交换器B30白铜焊接件海水腐蚀失效分析
2016-01-21 14:32:00 作者:本网整理来源:
    武汉大气试验站受武汉分析仪器厂委托,对海水环境下使用热交换B30白铜焊接件进行失效分析。换热器内通自然海水,使用2~3年后,在焊接处出现渗漏。本项目拟在实验室模拟条件下,通过浸泡试验、电化学试验、并通过微观形貌分析、表面元素分析等方法,对基材、焊料及焊接件的腐蚀进行研究,分析造成焊缝腐蚀渗漏的原因,为选材或工艺改进提供参考。

   通过研究发现:

   1.铝黄铜与焊料焊接的焊接件,铝黄铜为阳极优先腐蚀,焊料为阴极,腐蚀速率较小;B30与焊料组成的焊接件,B30为阴极,焊料为阳极,且相对面积较小,优先产生腐蚀,腐蚀速率较快;

   2.通过腐蚀的微观形貌分析及腐蚀表面的元素含量变化分析,显示在B30与焊料焊接成的焊接管部件中,焊料产生了脱锌腐蚀;

   3.试验结果说明,由于B30铜管相对于焊料为阴极,焊料为阳极,构成了典型的大阴极小阳极的电偶腐蚀,使焊料产生了脱锌腐蚀,因此焊接铜管在服役过程中,焊料发生电偶腐蚀产生脱锌的枝状腐蚀,腐蚀发展形成微缝隙,其结果发生海水的渗漏。

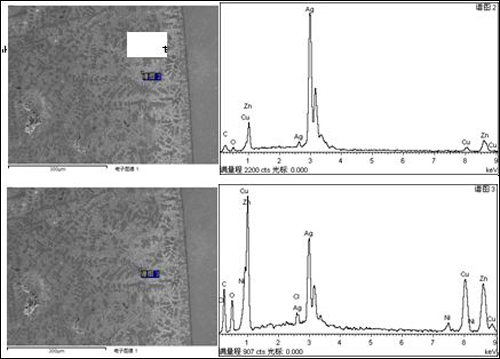

焊缝区腐蚀后表面形貌及成分分析图
