一、前言

    造粒塔是化肥生产过程中制造粒状化肥（如尿素、硝铵）的大型钢筋混凝土构筑物。其结构重要由以下几部分组成：主体塔身、操作间、刮粒漏斗、集料漏斗。

    尿素造粒塔为直立圆筒型钢筋混凝土设备。直径20m，高65m，在高5.8m位置有一刮料平台。温度140℃的熔融尿素从距平台50余米高的造粒喷头喷下。熔融尿液液滴在降落过程中，被从塔下壁百叶窗进入而由塔上壁排出的空气冷却，凝结成Ф1.8mm左右的小颗粒。落到平台上的颗粒尿素温度约60—70℃，随即被旋转的刮料机刮板刮入平台中部钢制的小料槽，由槽下皮带运输机运往散装仓库。

    它是粒状化肥生产中的主要设备之一，具有使用温度高、介质腐蚀性强、连续运转周期长、维修难度大等特点。多年来，一直是捆饶化肥生产的难点问题。本文就在各高性能材料在化肥造粒塔中的成功应用经验基础上，进行充分的总结，以供设计单位和生产厂家参考使用。

    二、 造粒塔内侧的腐蚀机理

    干燥尿素对混凝土无腐蚀。但造粒过程中常带微量氨、碳酸盐和水蒸气，尿素还会吸潮。故尿素溶液呈碱性。在梅雨天气，尿素吸潮更严重。而造粒塔的砼基体为多孔结构，尿素水溶液可发生渗入---结晶（膨胀）---潮解渗入—再结晶（膨胀）……的过程，当熔融态或吸湿后的尿素或硝铵渗入砼基体的微孔后，会由于结晶而发生体积膨胀，这种膨胀力足以破坏砼基体的强度，影响造粒塔的结构安全。这种结晶腐蚀作用使混凝土粉化、剥落、开裂。氨水对水泥的渗透力也极强，腐蚀性相当严重。含氨和碳酸盐的尿素水溶液以及从水泥中溶下的盐份、溶氧，使钢筋很快锈蚀，铁锈形成过程中体积膨胀，也造成混凝土开裂。特别是刮料平台，虽然刮料机板下端与平台表面保持20mm间隙，生产过程平台表面总积存一层尿素，新鲜尿素颗粒只与这尿素表面接触。但当造粒喷头发生故障，熔融尿素不能造成液滴，出现“拉稀”现象时，平台表面将直接与高温碱性熔融尿素接触，形成结疤。

    选用塔内壁防腐蚀材料，必须具备：自身寿命长，耐温度急变性好、抗渗性能强、粘结强度高、防腐蚀效果突出。塔外表面材料应能抗紫外线、耐腐蚀性好、对刮料平台还得考虑具有抗冲击性能。

    三、腐蚀与防护

    3.1外壁防护

    由于烟囱、造粒塔是化肥生产中的两大重要建筑物，外壁均受着重腐蚀性的工业大气腐蚀作用，同时也会由于地域原因等可能受酸雨、紫外光线等作用，容易导致直接裸露在大气中的砼基础烟囱会发生粉化等现象，因此有必要对于外壁进行良好的耐腐蚀防护，这一般情况下通过选用涂料形式解决，要求涂料具有耐化工大气腐蚀、耐候性能均优良的品种，下面就罗列了几种比较常用的涂料。一般情况下，选择下列任何一种均可，但在实际应用中，聚氨酯涂料、高氯化聚乙烯（HCPE）等采用的较多。

表3.1 适用外壁的涂料性能指标

    3.2内壁防护

    考虑到尿素颗粒的腐蚀属盐的结晶、溶胀，因此首先提高塔体的抗渗等级（抗渗等级≧1.2Mpa），防止尿液渗透就可进行防护。主要措施是在浇塔过程中，对混凝土加减水剂、密实性、阻锈剂等水泥外加剂。个别的对塔内表面喷涂养护剂，或局部刷些涂料，以利提高塔身的防腐蚀效果。但由于密实剂等化工材料的生产技术以及施工过程比较复杂，加之操作等原因，往往容易造成缺陷，影响塔体使用寿命和效果，因此有必要对尿素造粒塔进行充分的防腐蚀，下面就几种常见的防腐蚀形式并结合我们的产品应用经验进行总结：

    3.2.1涂料形式

    涂料品种包括：氯磺化聚乙烯、聚氨基甲酸酯、环氧氨基涂料、PAPI、氨乙烯-偏氯乙烯等。主要目的在于依靠有机涂层，在塔壁表面形成连续、致密的涂膜，防止尿液渗透，但因涂层薄，抗渗效果差，不耐冲刷，而且需要经常重涂，尤其是聚氨基甲酸酯等涂料，虽然耐尿素腐蚀，但与混凝土的膨胀系数有较大差距，涂膜柔韧性欠佳，所以易产生细微裂纹，引起尿液腐蚀，同时有些涂料配套又存在问题，故成功的事例很少。

    另外，属有机非金属材料类的各种涂料，基本上为室温成型，同时含有大量的可挥发性的溶剂。众所周知，凡是有机非金属材料在室温条件下成型，均为非致密体，其中存在大量的空穴及孔隙，更为严重的是几乎所有的材料均是在挥发性溶剂稀释条件下施工并成型的，而溶剂的挥发使缺陷量一步增大，这就为介质的渗透提供了通道，导致抗渗性较差。当介质沿衬里渗透进入衬里后，因环境状态的变化，聚集在空穴、孔隙或衬里层间重新结晶，同时体积膨胀，膨胀力导致衬里受力拉伸，进而使原有的缺陷因受力而扩大，甚至产生新的微裂纹。此时由于结晶膨胀体积增大，而介质聚集空间内的蒸汽压却下降，从而导致虹吸作用形成。介质在虹吸作用下沿通道加速渗透，进而再结晶、再膨胀、再微破坏、再渗透。而且塔体一旦经过尿液腐蚀污染，会在很深的部位形成结晶、残留液，直接影响涂层的附着力，同时对新涂层产生背面腐蚀压力。而引起剥离，因此修复非常困难。所以在现代防腐蚀材料的发展中，很少采用防腐蚀涂料的形式对内壁腐蚀防护。

    3.2.2玻璃钢（FRP）形式

    玻璃钢衬里是目前使用最普遍的造粒塔防腐蚀衬里，但在多年的实际应用过程中，经常出现鼓泡、脱粘，甚至大面积脱落等损坏现象，使用效果并不能令人满意，究其原因，这是由玻璃钢自身的固有性质、基体材料的选择及施工工艺所决定的：

    1、由于砼基体为多孔结构，在玻璃钢衬里施工中，会将大量的空气封闭在接触界面，形成空泡，当环境温度升高时，空泡中的空气会发生体积膨胀，使衬里与砼基体局部脱离，出现鼓泡、起壳等现象，在国内外的多年防腐蚀中，这个情况经常出现，所以一般情况不推荐玻璃钢（FRP）衬里的使用温度高于70℃，而在造粒塔内侧的高温区的温度一般为80-120℃；

    2、玻璃钢在固化成型过程中，树脂所产生的固化收缩力会沿着玻璃纤维连续传导并叠加，应力方向和衬里与砼基体粘接力方向相反，此外，结晶产生的膨胀力与衬里的固化收缩应力作用方向相同，而均和衬里与基体间的粘接力相反。他们叠加后共同作用于表面，从而使界面的粘接强度降低，在圆筒形的造粒塔内壁上，这种负作用尤为明显。当积累到一定程度，大于粘接强度时，就会导致衬里鼓泡、脱粘，进而开裂、剥落，使介质直接对砼基体造成腐蚀。

    3、如同在3.2.1所提到的，玻璃钢施工时胶液中含有较多的溶剂，在施工过程中，溶剂的挥发会在衬里层中形成气泡和针孔等缺陷，降低衬里的抗介质渗透性，腐蚀介质首先从缺陷处开始渗透，一旦到达砼基体的表面，不但会导致砼基体腐蚀，降低砼基体的强度，影响建筑物的结构安全，而且会发生扩散性底蚀，造成衬里大面积脱粘、起壳，从而使防腐蚀衬里失效。

    4、另外，由于前几年防腐蚀树脂的选择有限，一般情况下会选用环氧树脂，而在常温下施工的环氧树脂中会加入大量的可挥发性的工业溶剂，这不仅会带来人身伤害和环境污染的问题，同时更易出现上面提到的几点，但随着防腐蚀材料的发展，这方面得到了很好的克服，尤其是乙烯基树脂的应用。乙烯基酯树脂是综合性能非常优越的一类高度耐蚀材料，国际上从20世纪60年代末开发此类材料至今一直处于高耐蚀树脂材料的领先地位。用环氧树脂作为骨架与甲基丙烯酸聚合制得乙烯基酯树脂，综合了环氧树脂的优点，固化后的性能比环氧树脂提高很多。它不仅改进了环氧树脂的操作性、工艺性，其突出特点还在于耐蚀性、韧性、对玻璃纤维的浸润性能优良。耐温度性能较环氧树脂（E44）有较大提高，气态甚至可达到180-200℃。

    5、由于常规的玻璃钢的耐磨损特性相对较差，在尿素液的长期冲刷作用下，可能导致表面等的磨损而最后导致耐腐蚀失效。

    由此可见，由于玻璃钢衬里的本身固有特性，不能很好地解决造粒塔的防腐蚀问题。

    3.2.3玻璃鳞片胶泥形式

    玻璃鳞片衬里技术是专门为解决非金属衬里的物理腐蚀而研制的，鳞片的平行排列结构使其具有优异的抗渗透性能、特有的施工工艺使其具有孔隙率低、结构致密、成型残余力小、与砼基体的界面粘接强度高等特点，因此我们认为玻璃鳞片衬里技术是解决造粒塔腐蚀问题的最佳方法。用乙烯基酯树脂作为主要成膜物质，开发、生产的乙烯基酯树脂玻璃鳞片涂料（Vinyl Ester Glass Flake Compound,简称“VEGF”），不仅抗渗耐磨，而且保留了成膜树脂的耐蚀特性和力学性能，一次成膜厚度可以达到100μm，以上。乙烯基酯树脂与鳞片涂料复合，可以解决单一材料难以对付的腐蚀问题。这种复合技术，国外有过不少报道，表3.2中列出了乙烯基酯玻璃鳞片胶泥（VEGF）与玻璃钢形式的对比：

表3.2 鳞片胶泥复合构造防护特点

    根据造粒塔内温度的分布情况和介质状态的不同，我们将塔内壁分为高温区和低温区，分别采用不同的腐蚀结构。

    1、高温区

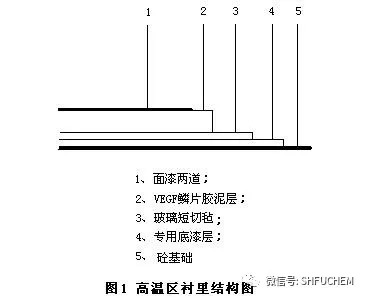

    喷淋头以上2米至喷淋头以下8米的塔内壁及操作间外壁为高温区，该区域温度在80-120℃之间，腐蚀介质主要为高温物料及蒸汽，因而也会产生较强的热应力，影响腐防腐内衬的本体强度和与砼基体的粘接强度，同时由于该区域温度高、介质活性大、腐蚀性强、热应力影响大，因此在底部加一道玻璃短毡增强层，以提高整个衬里层的整体强度。之所以采用能够短切毡作为增强层，采用VEGF-1型高温玻璃鳞片胶泥与短切毡的复合结构，如图1。

    其中采用短切毡玻璃钢层的原因：

    A、短切毡中的玻璃纤维是不连续的短纤维，不会产生固化收缩影力和热应力的连续传导；B、短切毡的吸树脂能力很强，成型后的结构树脂饱满、致密度高；C、与砼基体的贴合性好，不易产生气泡等缺陷。

    在施工中VEGF鳞片层的施工厚度为2.0±0.2mm，这样可以有效地防止介质的渗透，鳞片胶泥层完成后，应对表面的流淌痕、料滴等进行打磨处理，使表面平整，然后涂刷面漆两道，以提高整个衬里层的表面光洁度，这样能大大减轻尿素挂壁现象而防止运行时塔壁粘料对衬里层的影响。

    2、 低温区

    高温区以外的温度均低于80℃，定为低温区，因此均采用VEGF-2型中温玻璃鳞片胶泥，施工厚度为2.5±0.2mm.

    在玻璃鳞片胶泥施工中，在应力集中的阴阳角区域，衬里容易因尖角应力产生开裂，所以应在玻璃鳞片胶泥层上加两道玻纤进行局部增强。

    采用树脂鳞片胶泥涂层的方案，不但兼顾了贴布、复合材料等特点，而且在提高施工可操作性、加速工程进度、有利控制工程质量等方面，显出优越性。

    3.3塔底防护

    在尿素造粒塔的底部，由于冲刷、偏碱性尿素的作用等作用，所以也应该对底部进行防腐蚀，考虑到各方面的因素，可以采用整体砂浆地坪形式或者块材砌筑的形式，基体树脂一般采用低收缩型高防腐蚀的乙烯基树脂等，如891树脂等。

    4、总结

    尿素作为一种优质氮肥，同时作为动物饲料、树脂、医药、增塑剂的原料，在我国具有特别重要的地位，随着农业的进一步发展，尿素的需求量会不断增加，从而应用前景十分广阔。而尿素造粒塔的防腐蚀是设计中的一个重要内容，应引起足够的重视，因此对于造粒塔内外壁的防腐蚀的设计及施工中，采用新材料、新工艺、新产品、新技术是重要措施，文中所涉及的材料等各方面可能于设计者、厂方和施工部位均有参考意义。

    另：国家标准《尿素造粒塔工程施工及质量验收规范》 GB 51138-2015已于2016年6月1日开始实施，上海富晨为该国标参编单位。
