国家材料腐蚀与防护科学数据中心
National Materials Corrosion and Protection Data Center
中文 | Eng 数据审核 登录 反馈
重庆大学张胜涛教授成功研发出两种食物香料作为X65钢在硫酸中的高效缓蚀剂
2019-02-11 11:35:59 作者:谭伯川 来源:缓蚀人




    【引言】


    金属的腐蚀防护是关乎国计民生的重大战略,而缓蚀剂技术由于具有良好的效果和较高的经济效益,已成为防腐蚀技术中应用最广泛的方法之一。进入21世纪,从环境保护的角度来看,可持续发展战略已成为各国的共识,“绿色”缓蚀剂是未来的重要发展方向。2-异丁基噻唑和2-乙酰基噻唑分别天然存在于番茄和土豆中,由于它们可以作为食物香料直接被食用,在一定剂量内属于环保型缓蚀剂,使用过程中给环境带来的影响很小。因此,食物香料作为一种绿色环保型缓蚀剂,引起了国内外学者的广泛关注。


    【成果简介】


    重庆大学张胜涛教授课题组谭伯川博士发现了番茄和土豆中2-异丁基噻唑和2-乙酰基噻唑对X65钢在硫酸中具有卓越的缓蚀性能。首先,利用电化学测试手段证明了在不同浓度下2-异丁基噻唑(ITT)和2-乙酰基噻唑(TEO)能有效的抑制X65的腐蚀,并且属于混合型缓蚀剂,其中,2-乙酰基噻唑展现了更卓越的缓蚀性能。并用形貌表征、等温吸附模型、量子化学计算等方法阐明了其作用机制。该成果以“Corrosion inhibition of X65 steel in sulfuric acid by two food flavorants2-isobutylthiazole and 1-(1,3-Thiazol-2-yl) ethanone as the green environmentalcorrosion inhibitors: Combination of experimental and theoretical researches”为题发表在期刊Journal of Colloid and Interface Science上。

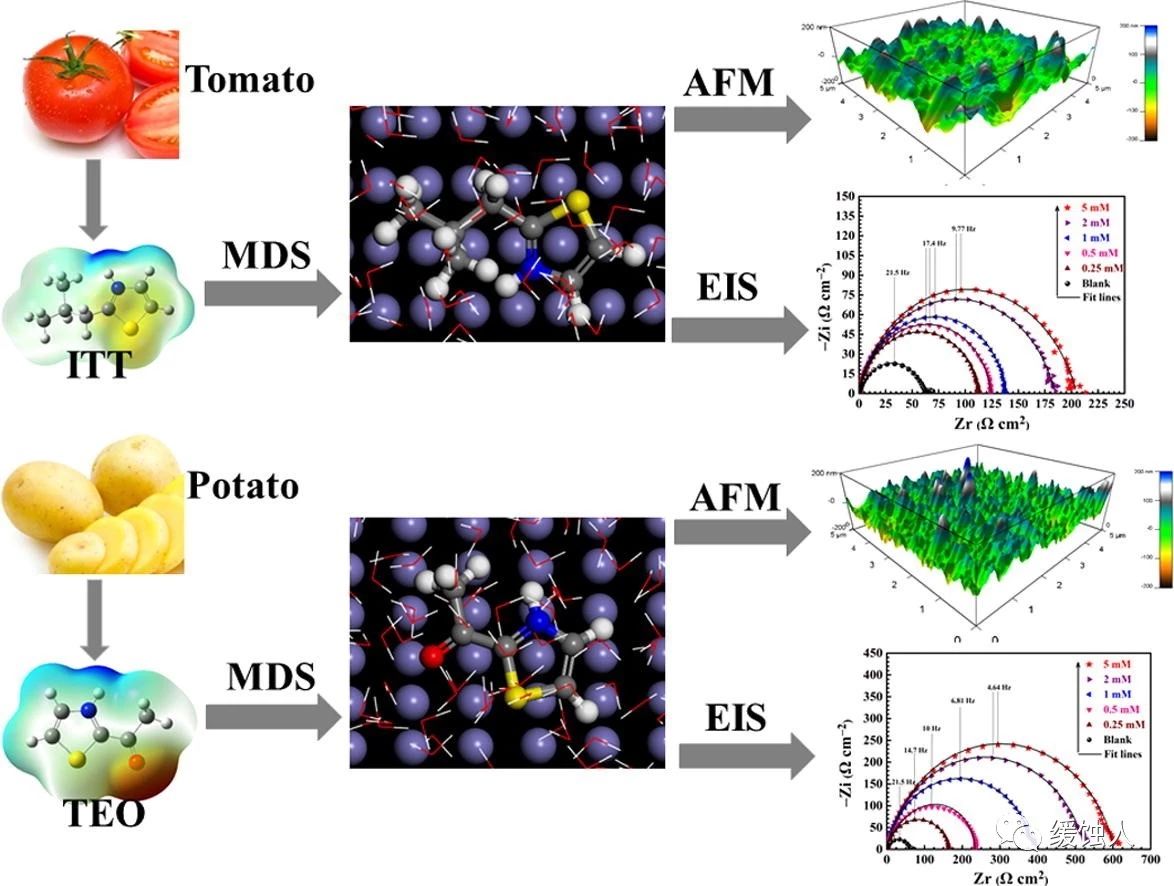

    【图文导读】

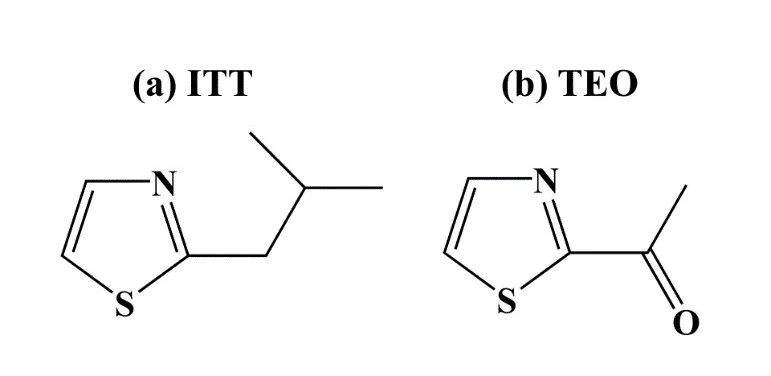

    图1:番茄和土豆中2-异丁基噻唑和2-乙酰基噻唑的化学式

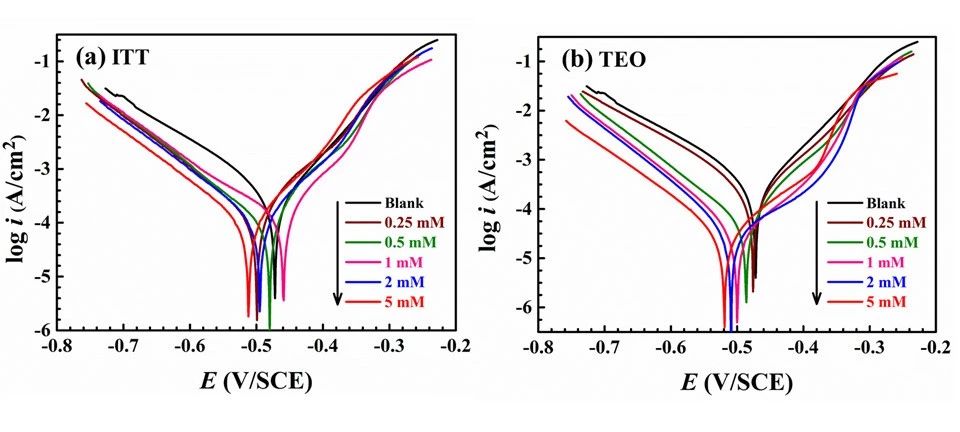

    图2. X65钢在0.5 M硫酸中含有不同浓度缓蚀剂的动电位极化曲线图

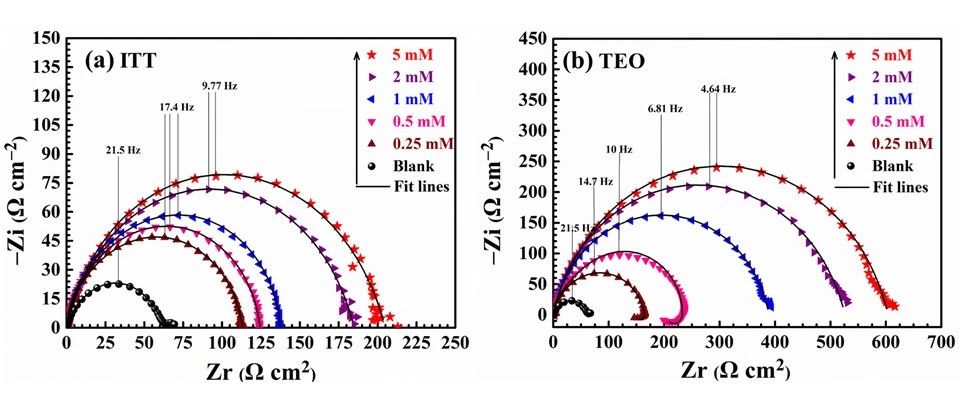

    图3. X65钢在0.5 M硫酸中含有不同浓度缓蚀剂的Nyquist图

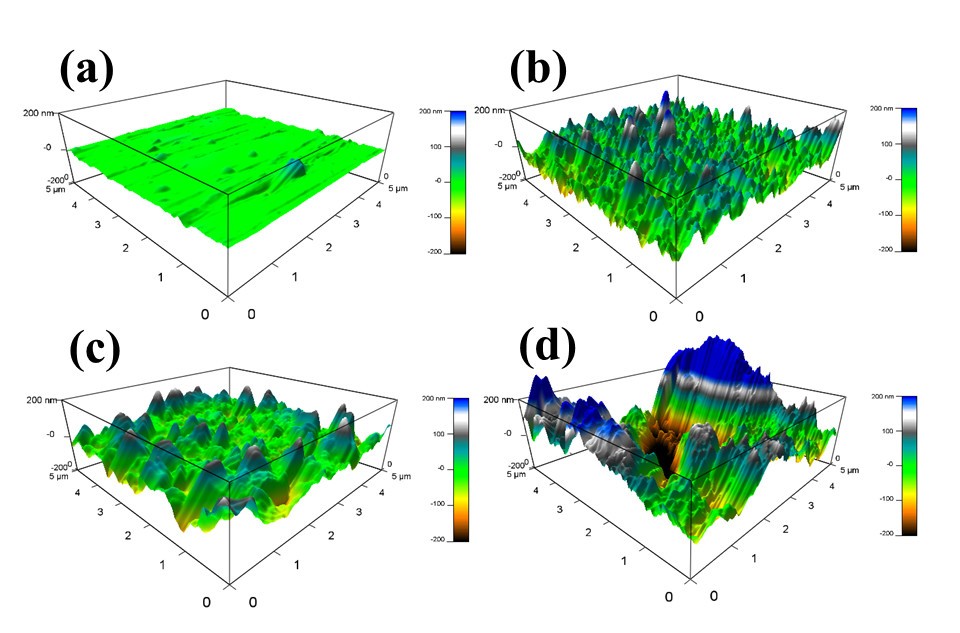

    图4:在298 K时X65钢在0.5 M硫酸溶液及含有缓蚀剂时浸泡后的形貌




表征(a)  刚打磨后的铜的3D形貌图,(b)在含有5 mM TEO的硫酸中浸泡4小时后的3D形貌图,(c) 在含有5 mM ITT的硫酸中浸泡4小时后的3D形貌图,(d) 在5M硫酸中浸泡4小时后的3D形貌图。

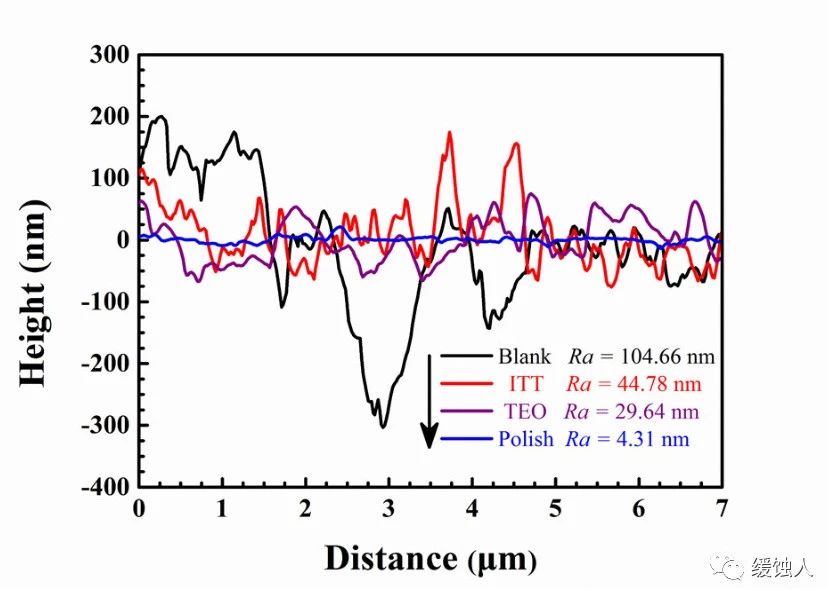

    图5:与图4中相对应的2D等高线以及平均粗糙度

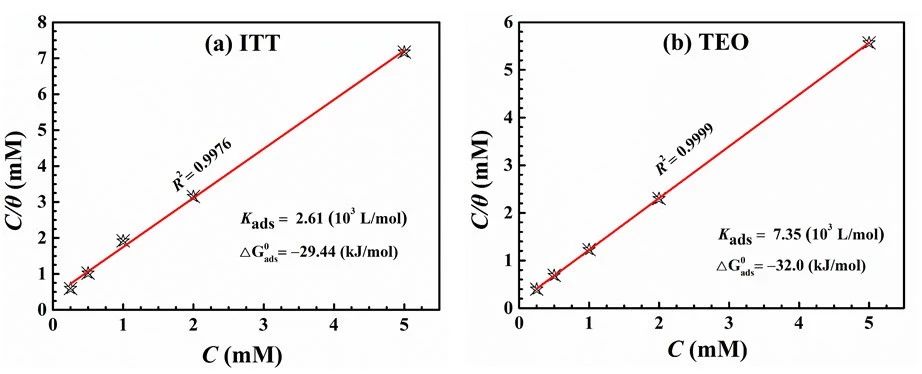

    图6:ITT和TEO在298K下在X65钢表面的朗缪尔吸附模型

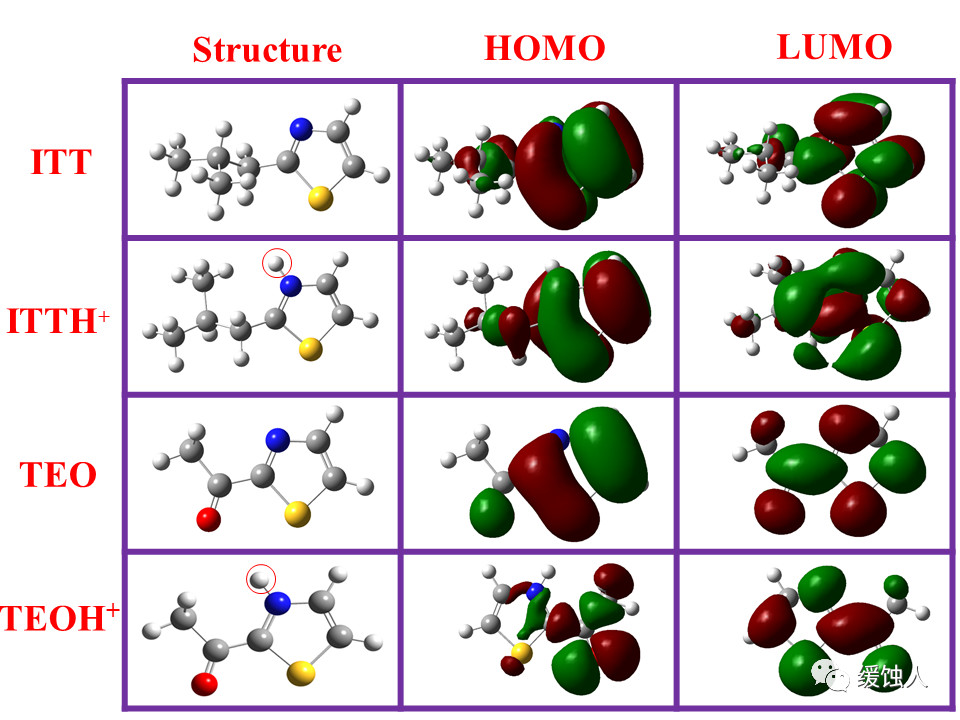

    图7:ITT和TEO分子的优化结构及轨道密度分布

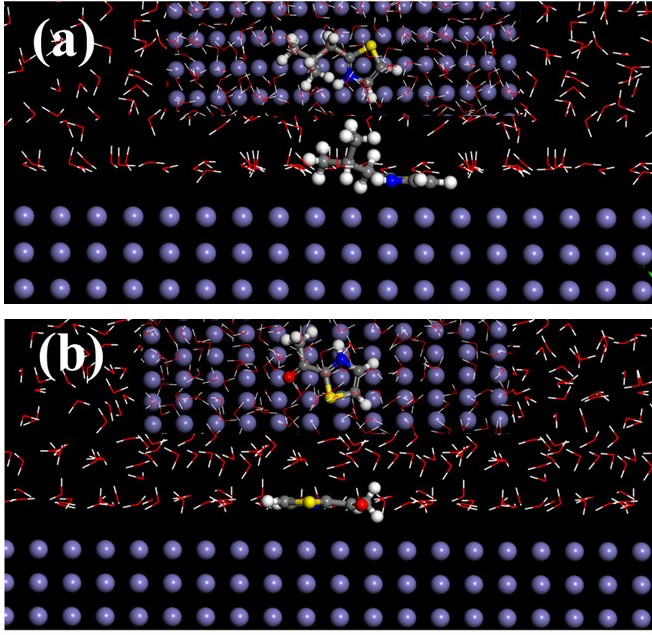

    图8:ITT和TEO在Fe(110)表面的分子动力学吸附模型






    【小结】


    1. 电化学实验结果显示ITT和TEO分子对X65钢在硫酸中属于混合型缓蚀剂,TEO和ITT都明显取代X65钢表面的水分子形成保护膜,动电位极化和阻抗谱实验都显示出TEO比ITT的缓蚀效果明显更大。


    2.形貌分析证明了ITT和TEO能有效的抑制X65钢在硫酸中的腐蚀,形貌结果和电化学实验结果相符合的。


    3. ITT和TEO在X65钢表面的吸附符合朗缪尔吸附等温模型并且涉及到物理和化学吸附。


    4.理论计算表明,ITT和TEO在酸性条件能够被质子化,并且质子化后有利用ITT和TEO在X65钢表面的吸附。分子动力学模拟证明TEO比ITT在X65钢表面的结合能更大。


    文章链接:Corrosioninhibition of X65 steel in sulfuric acid by two food flavorants 2-isobutylthiazoleand 1-(1,3-Thiazol-2-yl) ethanone as the green environmental corrosioninhibitors: Combination of experimental and theoretical researches (Journal ofColloid and Interface Science 538 (2019) 519–529)



    本文由重庆大学化学化工学院谭伯川博士供稿。





更多关于材料方面、材料腐蚀控制、材料科普等方面的国内外最新动态,我们网站会不断更新。希望大家一直关注国家材料腐蚀与防护科学数据中心http://www.ecorr.org

免责声明:本网站所转载的文字、图片与视频资料版权归原创作者所有,如果涉及侵权,请第一时间联系本网删除。

关于国家科技资源服务平台

国家科技基础条件平台中心是科技部直属事业单位,致力于推动科技资源优化配置,实现开放共享,其主要职责是:承担国家科技基础条件平台建设项目的过程管理和基础性工作;承担国家科技基础条件平台建设发展战略、规范标准、管理方式、运行状况和问题的研究,以及国际合作与宣传、培训等工作;承担科技基础条件门户系统的建设与运行管理工作;参与对在建和已建国家科技基础条件平台项目的考核评估和运行监督工作。

国家科技资源服务平台相关网站


国家材料腐蚀与防护科学数据中心

国家高能物理科学数据中心

国家基因组科学数据中心

国家微生物科学数据中心

国家空间科学数据中心

国家天文科学数据中心

国家对地观测科学数据中心

国家极地科学数据中心

国家青藏高原科学数据中心

国家生态科学数据中心

国家冰川冻土沙漠科学数据中心

国家计量科学数据中心

国家地球系统科学数据中心

国家人口健康科学数据中心

国家基础学科公共科学数据中心

国家农业科学数据中心

国家林业和草原科学数据中心

国家气象科学数据中心

国家地震科学数据中心

国家海洋科学数据中心
