国家材料腐蚀与防护科学数据中心
National Materials Corrosion and Protection Scientific Data Center

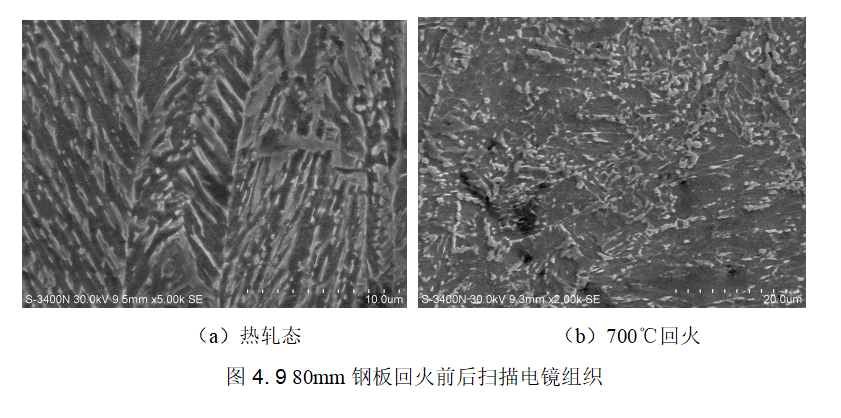

图（a）为热轧态Q690NHH扫描组织，可以看出，由于水冷冷速较快，钢板组织为板条贝氏体+少量粒状贝氏体，700℃临界回火后，钢板组织转变为粒状贝氏体+M-A，进一步提高钢板的强韧性。
Figure (a) is the scanning structure of the hot rolled Q690NHH. It can be seen that due to the fast water cooling rate, the steel plate structure is lath bainite + a small amount of granular bainite. After the critical tempering at 700 ℃, the steel plate structure transforms into granular. Bainite + MA further improves the strength and toughness of the steel plate.
 国家材料腐蚀与防护科学数据中心 |
 国家高能物理科学数据中心 |
 国家基因组科学数据中心 |
 国家微生物科学数据中心 |
 国家空间科学数据中心 |
 国家天文科学数据中心 |
 国家对地观测科学数据中心 |
 国家极地科学数据中心 |
 国家青藏高原科学数据中心 |
 国家生态科学数据中心 |
 国家冰川冻土沙漠科学数据中心 |
 国家计量科学数据中心 |
 国家地球系统科学数据中心 |
 国家人口健康科学数据中心 |
 国家基础学科公共科学数据中心 |
 国家农业科学数据中心 |
 国家林业和草原科学数据中心 |
 国家气象科学数据中心 |
 国家地震科学数据中心 |
 国家海洋科学数据中心 |
