名称 : 铸锭在950℃变形后显微组织及表面开裂试样
英文名称 : Microstructure and surface cracking sample of the deformed at 950 ℃
材料 : 166
委托单位 : 燕山大学
实验单位 : 燕山大学
实验方法 : 金相观察
实验设备 : 金相显微镜
实验条件 : 室温

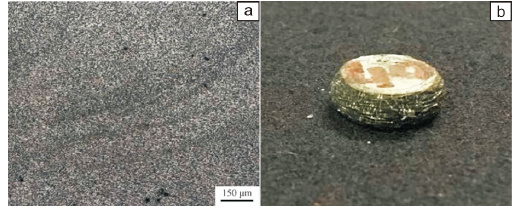

说明 : 图为 2#铸锭在 950 ℃ 、以应变速率为 10 s-1变形时的失稳照片。失稳主要是由绝热剪切升温和钛合金本身热导率较低而引起的,由于应变速率较快,合金没有充
足的时间来进行动态再结晶和动态回复,从而导致失稳的现象
重点项目名称 : 低成本高耐蚀钛及钛合金管材与高品质钛带制造技术开发及应用
