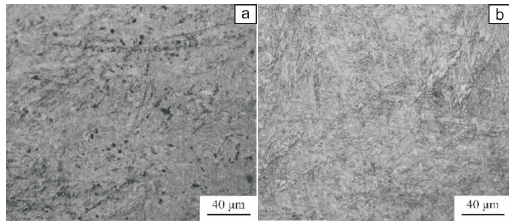

名称 : 铸锭在1050 ℃以应变速率10s-1变后显微组织
英文名称 : Microstructures of 1 # ingot ( a) and 2 # ingot ( b) deformed at 1050 ℃ with strain rate of 10 s-1
材料 : 166
委托单位 : 燕山大学
实验单位 : 燕山大学
实验方法 : 金相观察
实验设备 : 金相显微镜
实验条件 : 室温
说明 : 图为不同氧含量钛合金在 1050 ℃ 、应变速率为 10 s-1下的热变形组织。可以发现两者都为典型的马氏体组织,说明 1050 ℃ 变形,合金内部温度已经超过相变点,发生 α 向 β 转变过程,经过氦冷后形成 β 转变组织。
重点项目名称 : 低成本高耐蚀钛及钛合金管材与高品质钛带制造技术开发及应用
