国家材料腐蚀与防护科学数据中心
National Materials Corrosion and Protection Scientific Data Center

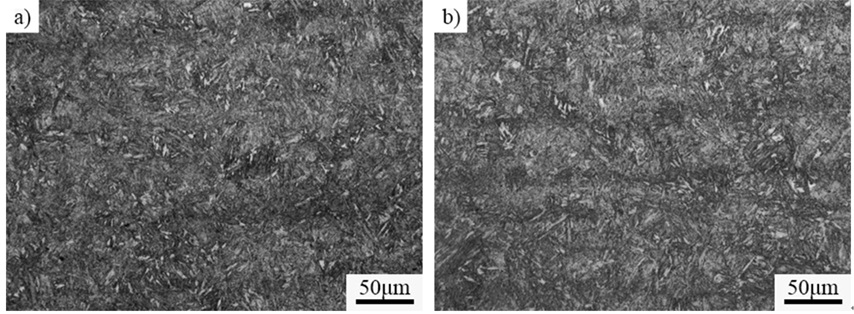

图（a）和（b）为DZ2（0.17V0Nb）加热到850℃、900℃保温1h，油淬，然后在675℃回火4h，其显微组织的OM形貌。由图可知，DZ2（0.17V0Nb）钢组织为回火马氏体，部分马氏体板条已发生回复，且试验钢在900℃保温1h获得的组织更粗大。
Figures (a) and (b) show the OM morphology of the microstructure of DZ2 (0.17v0Nb) heated to 850℃, 900℃ for 1h, oil quenched, and then tempered at 675℃ for 4h. It can be seen from the figure that the microstructure of DZ2 (0.17V0Nb) steel is tempered martensite, and some martensite slat has recovered, and the microstructure of the test steel is thicker after holding at 900℃ for 1h.
 国家材料腐蚀与防护科学数据中心 |
 国家高能物理科学数据中心 |
 国家基因组科学数据中心 |
 国家微生物科学数据中心 |
 国家空间科学数据中心 |
 国家天文科学数据中心 |
 国家对地观测科学数据中心 |
 国家极地科学数据中心 |
 国家青藏高原科学数据中心 |
 国家生态科学数据中心 |
 国家冰川冻土沙漠科学数据中心 |
 国家计量科学数据中心 |
 国家地球系统科学数据中心 |
 国家人口健康科学数据中心 |
 国家基础学科公共科学数据中心 |
 国家农业科学数据中心 |
 国家林业和草原科学数据中心 |
 国家气象科学数据中心 |
 国家地震科学数据中心 |
 国家海洋科学数据中心 |
