国家材料腐蚀与防护科学数据中心
National Materials Corrosion and Protection Scientific Data Center

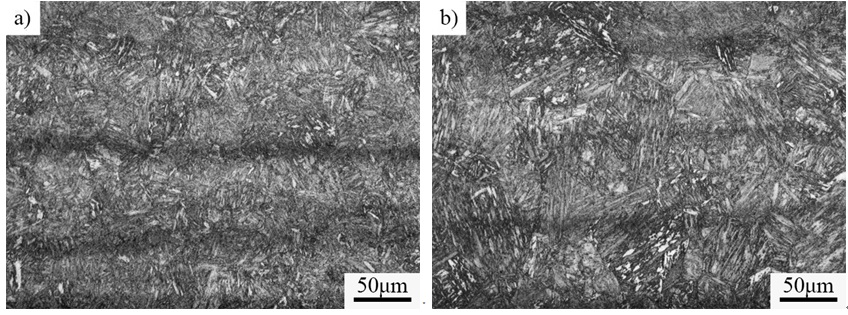

将DZ2（0.05V0Nb）钢分别加热至850℃、900℃保温1h，油淬，然后在675℃保温4h进行回火处理，其显微组织的OM形貌如图（a）和图（b）所示。从图中可以看出，在不同淬火温度下均获得了回火马氏体显微组织，且没有明显差别。
DZ2 (0.05V0Nb) steel was heated to 850℃ and 900℃ for 1h, oil quenched, and then tempered at 675℃ for 4h. The OM morphology of its microstructure is shown in Figure (a) and Figure (b). It can be seen from the figure that tempered martensite microstructure is obtained at different quenching temperatures, and there is no significant difference.
 国家材料腐蚀与防护科学数据中心 |
 国家高能物理科学数据中心 |
 国家基因组科学数据中心 |
 国家微生物科学数据中心 |
 国家空间科学数据中心 |
 国家天文科学数据中心 |
 国家对地观测科学数据中心 |
 国家极地科学数据中心 |
 国家青藏高原科学数据中心 |
 国家生态科学数据中心 |
 国家冰川冻土沙漠科学数据中心 |
 国家计量科学数据中心 |
 国家地球系统科学数据中心 |
 国家人口健康科学数据中心 |
 国家基础学科公共科学数据中心 |
 国家农业科学数据中心 |
 国家林业和草原科学数据中心 |
 国家气象科学数据中心 |
 国家地震科学数据中心 |
 国家海洋科学数据中心 |
