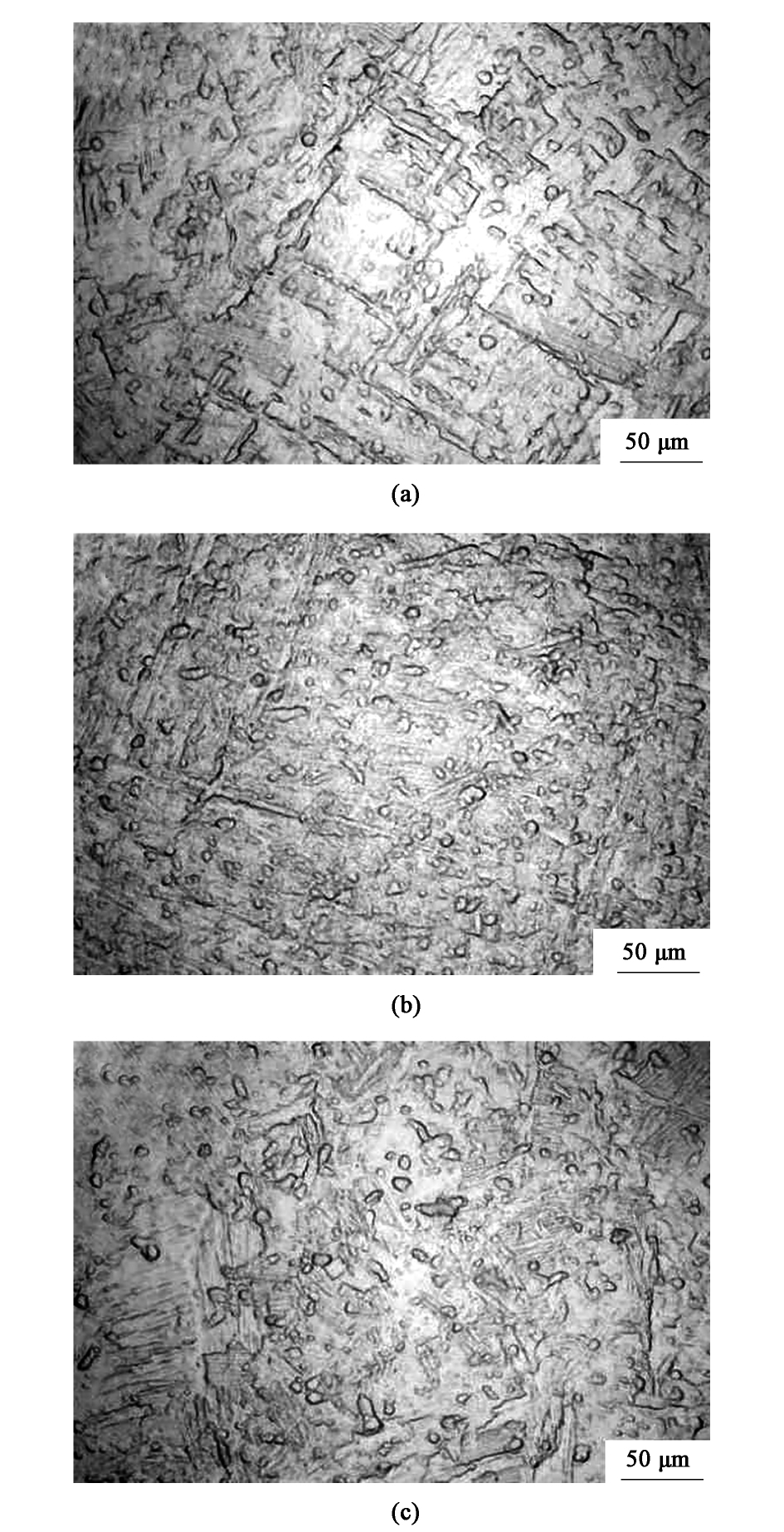

名称 : 变形温度为950 ℃时不同应变速率下合金的显微组织
英文名称 : Microstructure of alloy at different strain rates at deformation temperature of 950 ℃
材料 : 164
委托单位 : 昆明理工大学
实验单位 : 昆明理工大学
实验方法 : 金相观察
实验设备 : 金相显微镜
实验条件 : 室温
说明 : 所示为Ti-4Al-2.5V-1.5Fe合金在变形温度为 950℃时不同应变速率下压缩后的组织。当温度为 950℃时,组织中出现明显的等轴动态再结晶晶粒,应变速率的大小影响 α 相的形貌和含量。应变速率高时,片层 α 相出现球化现象,周围出现少量细小的再结晶晶粒,由于变形速度过快,再结晶晶粒未来得及长大,软化机制主要以回复为主。
重点项目名称 : 低成本高耐蚀钛及钛合金管材与高品质钛带制造技术开发及应用
