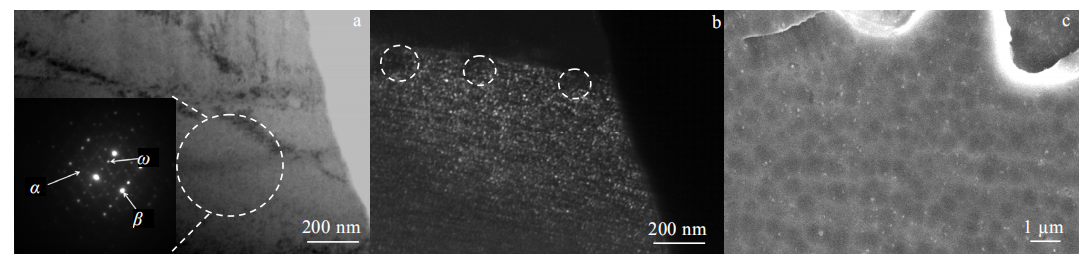

图 a 所示为经高 温固溶及 300 °C 预时效处理后 TC29 钛合金 β 相基体 的透射电镜照片，左下角为圆形标记区域内的选区电 子衍射花样，在 β 相基体衍射花样的 1/3、2/3 处存在 着明显的 ω 相的衍射斑点。相应的暗场图像（图 b）表明这些 ω 相尺寸范围在 1~20 nm 之间。进一步 观察发现在 β 相衍射花样的 1/2 处存在着模糊的亮带， 表明在预时效过程中同样有 α 相的析出，而相应的 β 基体 SEM 形貌（图 c）显示并没有较大尺寸的次生 α 相生成，这是由于预时效过程中析出的 α 相与 ω 相尺

寸相近，并不容易区分出来。此外，由于初生 α 相与 β 基体中存在元素扩散，使得 ω 析出相在靠近初生 α/β 相界面处分布不均匀（如图 b 中圆形标记区域所示）。
