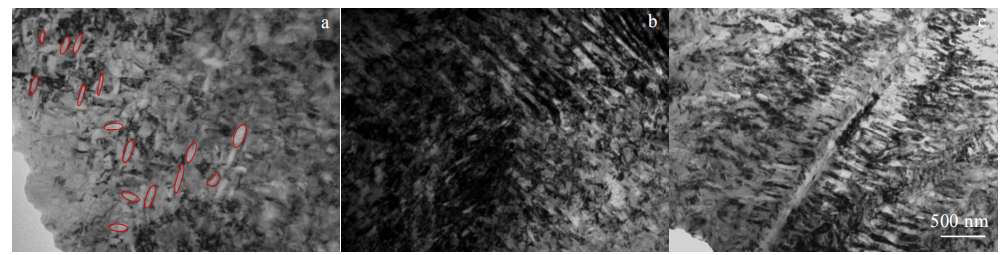

图所示为高温固溶及时效处理后 TC29 钛合金 的 TEM 形貌,其中经单重时效后弥散析出的次生 α 相为椭球状或短棒状,长度为 100~300 nm,呈随机取
向(如图 a 所示)。而经双重时效后,β 转变组织中 除弥散析出短棒状次生 α 相外,局部形成了取向近似 的“α 丛簇”,丛簇内的次生 α 相呈细板条状,长度 200~500 nm,宽度仅有约 50 nm(如图 b 所示);特 别是在不连续晶界 α 相的两侧,析出了呈羽毛状的“α 丛簇”,丛簇内的次生 α 相长度为 200~300 nm,尺寸 更加细小均匀(如图 c 所示)。
