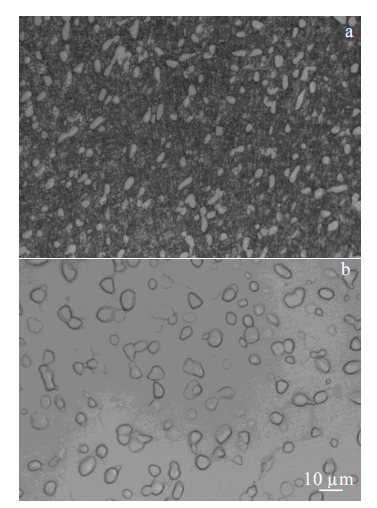

名称 : 经不同温度固溶处理的 TC29 钛合金金相组织
英文名称 : OM microstructures of TC29 samples with different solution treatments: (a) 800 °C and (b) 895 °C
材料 : 156
委托单位 : 西北工业大学
实验单位 : 西北工业大学
实验方法 : 金相观察
实验设备 : 金相显微镜
实验条件 : 室温
说明 : TC29 钛合金经两相区固溶处理后的金相组织形貌如图所示,由等轴 α 相和 β 基体组成。由于锻坯在两相区变形充分,α 相均匀分布于 β 基体的原始晶界位置并且有效抑制了 β 相的再结晶和晶粒长大,使得 β 基体的尺寸均匀细小。同时,对比分析图 a 和b 可知,随着固溶温度的升高,等轴 α 相更易于长大使得相尺寸增大,同时 β 基体中元素扩散更充分,组织均匀性较好。
重点项目名称 : 低成本高耐蚀钛及钛合金管材与高品质钛带制造技术开发及应用
