名称 : Zn-Li合金浸入SBF中1天的XPS光谱
英文名称 : XPS spectra of Zn-Li alloys immersed in SBF for 1 day
材料 : 404
委托单位 : 北京科技大学
实验单位 : 北京科技大学
实验方法 : X射线光电子能谱分析
实验设备 : X射线光电子能谱仪
实验条件 : 室温

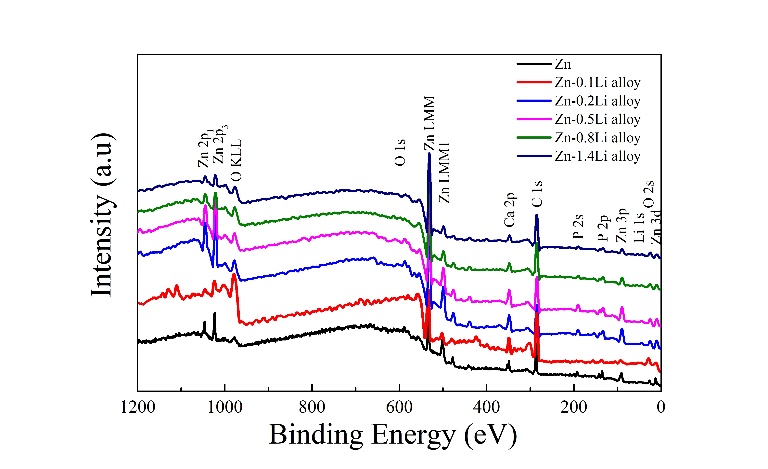

说明 : 锌和锌-（0.1-1.4）锂合金浸泡1天后的XPS结果如图10所示。根据光谱和元素分析（图10b)，锌-（0.1-1.4）锂合金上的腐蚀产物中的元素非常相似，即锌、C、Li和O。随着材料中Li含量的增加，腐蚀产物中Li的原子含量（t.%）从3.4%的增加到19.4%，同时锌从25.4%的下降到1.0%的。锌-（0.8-1.4）锂合金中的Li 1s峰较强，表示其腐蚀产品含有大量富含锂的产物。
英文说明 : The XPS results of Zn and Zn-(0.1–1.4)Li alloys after 1 day immersion are presented in Fig. 10. According to the survey spectra (Fig. 10a) and the elemental analysis (Fig. 10b), elements in the corrosion products on Zn-(0.1–1.4)Li alloys are quite similar, which are Zn, C, Li and O. With increasing Li content in the materials, atomic percentage (at.%) of Li in the corrosion products increases from 3.4 at.% to 19.4 at.%, meanwhile Zn decreases from 25.4 at.% to 1.0 at.%. Li 1 s peaks of Zn-(0.8–1.4)Li alloys are strong (Fig. 10c), signifying their corrosion products contains considerable amount of Li-rich products.
重点项目名称 : 可降解锌合金冠脉支架的研发、评价和临床应用研究-高强高塑可降解锌合金设计与制备数据集
