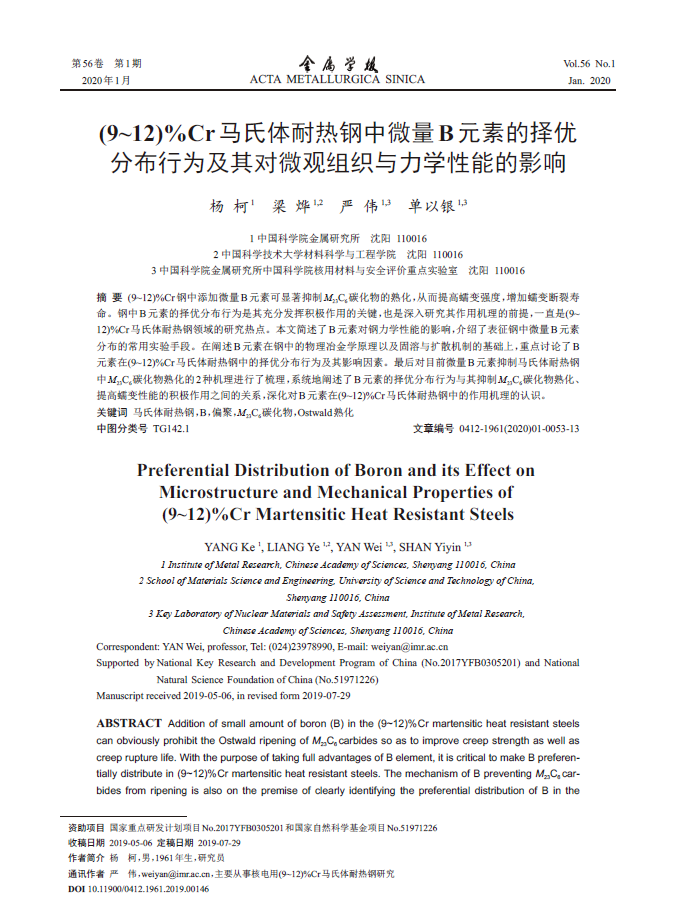

(9～12)%Cr钢中添加微量B元素可显著抑制M_(23)C_6碳化物的熟化,从而提高蠕变强度,增加蠕变断裂寿命。钢中B元素的择优分布行为是其充分发挥积极作用的关键,也是深入研究其作用机理的前提,一直是(9～12)%Cr马氏体耐热钢领域的研究热点。本文简述了B元素对钢力学性能的影响,介绍了表征钢中微量B元素分布的常用实验手段。在阐述B元素在钢中的物理冶金学原理以及固溶与扩散机制的基础上,重点讨论了B元素在(9～12)%Cr马氏体耐热钢中的择优分布行为及其影响因素。最后对目前微量B元素抑制马氏体耐热钢中M_(23)C_6碳化物熟化的2种机理进行了梳理,系统地阐述了B元素的择优分布行为与其抑制M_(23)C_6碳化物熟化、提高蠕变性能的积极作用之间的关系,深化对B元素在(9～12)%Cr马氏体耐热钢中的作用机理的认识。
