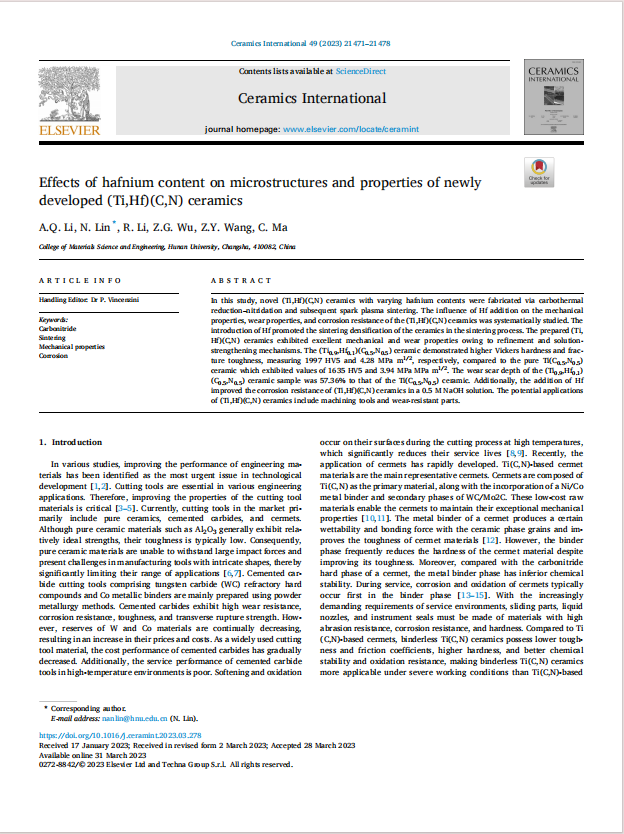

在这项研究中，通过碳热法制备了具有不同铪含量的新型（Ti，Hf）（C，N）陶瓷

还原氮化和随后的火花等离子烧结。添加Hf对机械性能的影响

系统研究了（Ti，Hf）（C，N）陶瓷的性能、磨损性能和耐腐蚀性。这个

Hf的引入促进了陶瓷在烧结过程中的烧结致密化。制备的（Ti，

Hf）（C，N）陶瓷由于细化和固溶强化机制而表现出优异的机械和磨损性能。（Ti0.9，Hf0.1）（C0.5，N0.5）陶瓷显示出更高的维氏硬度和断裂韧性，分别为1997 HV5和4.28 MPa m1/2，与纯Ti（C0.5、N0.5）相比

陶瓷显示出1635 HV5和3.94 MPa MPa m1/2的值。（Ti0.9，Hf0.1）的磨损痕深度

（C0.5，N0.5）陶瓷样品的电阻率为Ti（C0.5）陶瓷样品电阻率的57.36%。此外，添加Hf

提高了（Ti，Hf）（C，N）陶瓷在0.5M NaOH溶液中的耐腐蚀性。潜在的应用

（Ti，Hf）（C，N）陶瓷包括加工工具和耐磨部件。
