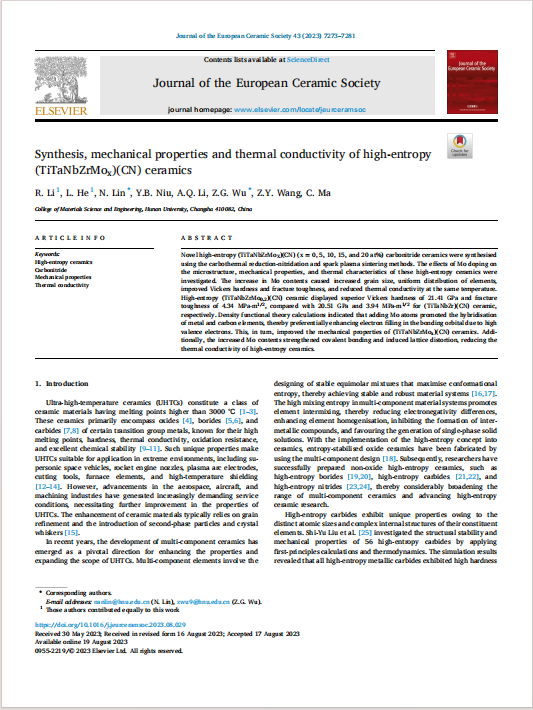

合成了新型高熵（TiTaNbZrMoX）（CN）（x=0、5、10、15和20原子%）碳氮化物陶瓷

采用碳热还原氮化和火花等离子烧结方法。钼掺杂对

这些高熵陶瓷的微观结构、力学性能和热特性如下

调查。Mo含量的增加导致晶粒尺寸增大、元素分布均匀，

提高了维氏硬度和断裂韧性并降低了相同温度下的导热性。

高熵（TiTaNbZrMo0.2）（CN）陶瓷显示出21.41GPa的优异维氏硬度和断裂

与（TiTaNbZr）（CN）陶瓷的20.51 GPa和3.94 MPa⋅m1/2相比，

分别。密度泛函理论计算表明，添加Mo原子促进了杂化

金属和碳元素，从而优先增强键合轨道中的电子填充

价电子。这反过来又提高了（TiTaNbZrMox）（CN）陶瓷的机械性能。此外，Mo含量的增加增强了共价键并诱导了晶格畸变，降低了

高熵陶瓷的热导率。
