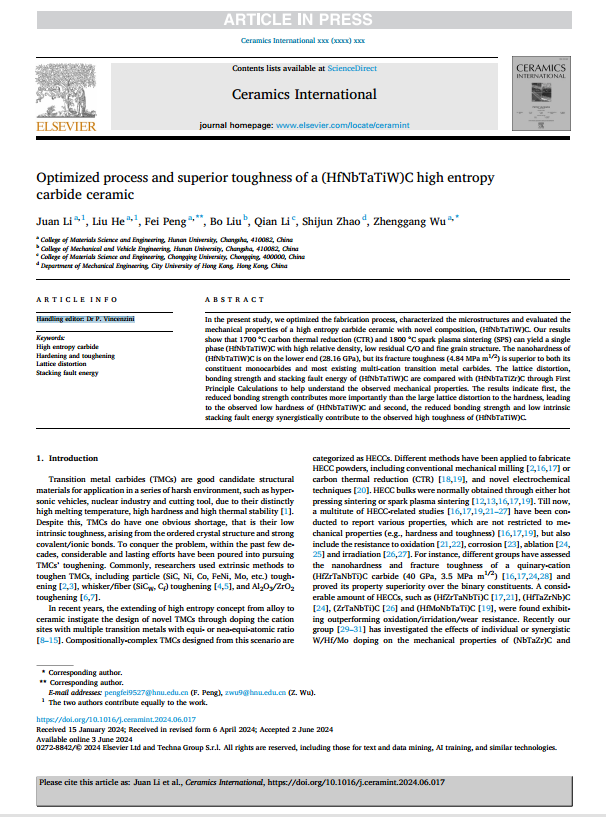

在本研究中，我们优化了制备工艺，表征了新型成分（HfNbTaTiW）C的高熵碳化物陶瓷的微观结构，并评估了其力学性能。结果表明，1700◦C碳热还原（CTR）和1800◦C火花等离子烧结（SPS）可以获得相对密度高、残余C/O低、晶粒结构细的单相（HfNbTaTiW）C。（HfNbTaTiW）C的纳米硬度较低（28.16 GPa），但其断裂韧性（4.84 MPa m1/2）优于其组成的单碳化物和大多数现有的多阳离子过渡金属碳化物。通过第一性原理计算比较了（HfNbTaTiW）C与（HfNbTaTiZr）C的晶格畸变、键合强度和层错能，以帮助理解所观察到的力学性能。结果表明：一是结合强度的降低对（HfNbTaTiW）C硬度的影响大于晶格畸变，导致（HfNbTaTiW）C硬度较低；二是结合强度的降低和低的本构层错能共同导致（HfNbTaTiW）C韧性较高。
