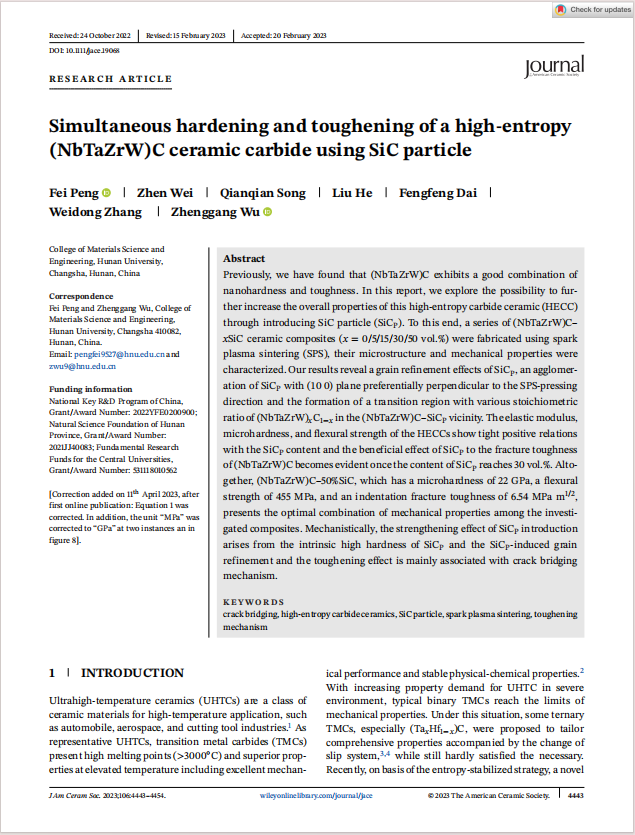

以前，我们发现（NbTaZrW）C表现出良好的组合纳米硬度和韧性。在本报告中，我们探讨了进一步提高这种高熵碳化物陶瓷（HECC）整体性能的可能性通过引入SiC颗粒（SiCP）。为此，一系列（NbTaZrW）C–使用火花制备了xSiC陶瓷复合材料（x=0/5/15/30/50 vol.%）等离子烧结（SPS），其微观结构和力学性能具有特征的。我们的研究结果揭示了SiCP的晶粒细化效应，这是SiCP的团聚，其（100）平面优先垂直于SPS压制方向和不同化学计量比过渡区的形成（NbTaZrW）C–SiCP附近的（NbTaZr W）xC1-x比值。弹性模量，HECC的硬度和弯曲强度呈紧密的正相关关系SiCP含量及其对断裂韧性的有益影响一旦SiCP的含量达到30体积%，（NbTaZrW）C的含量就变得明显。Alto-gether，（NbTaZrW）C-50%SiC，显微硬度为22GPa，455MPa的强度和6.54MPa m1/2的压痕断裂韧性，展示了所研究复合材料中力学性能的最佳组合。从机理上讲，SiCP引入的强化效果源于SiCP的固有高硬度和SiCP诱导的晶粒细化和增韧效果主要与裂纹桥接有关机制。
