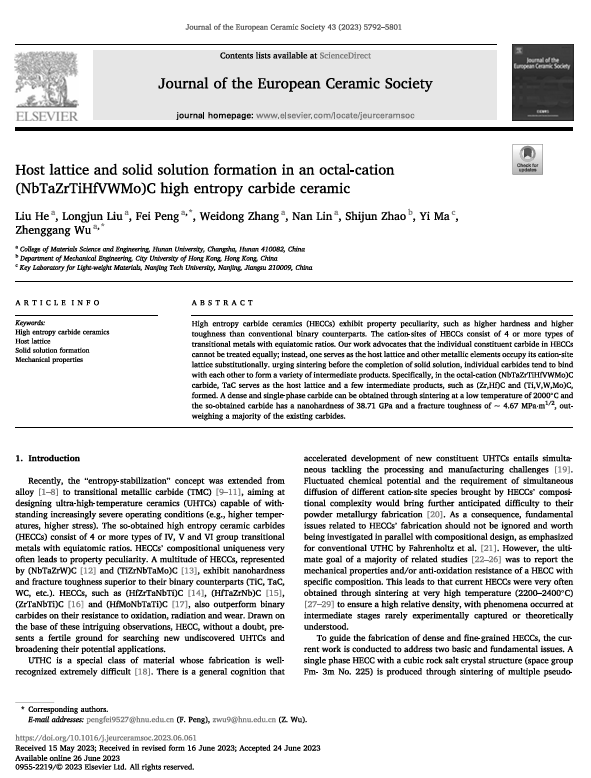

高熵碳化物陶瓷(HECC)与传统的二元陶瓷相比,具有更高的硬度和韧性等特性。高熵碳化物陶瓷的阳离子位由 4 种及以上的具有等原子比的过渡金属组成。本研究认为,HECCs 中的二元碳化物成分并不等同;相反,其中一种碳化物作为主晶格,其他金属元素替代性地占据其阳离子位晶格。在固溶完成前进行烧结时,二元碳化物往往会相互结合,形成各种中间产物。如在八元阳离子(NbTaZrTiHfVWMo)C 碳化物中,TaC 作为主晶格,形成了一些中间产物,如(Zr,Hf)C 和(Ti,V,W,Mo)C。在相对较低的2000℃ 下烧结可获得致密的单相碳化物,其纳米硬度达38.71 GPa,断裂韧性为 4.67 MPa·m1/2,超过了现有的大多数碳化物。
